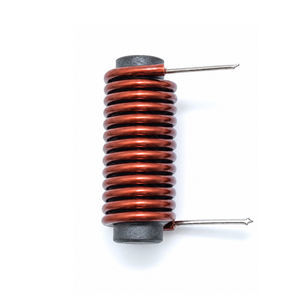

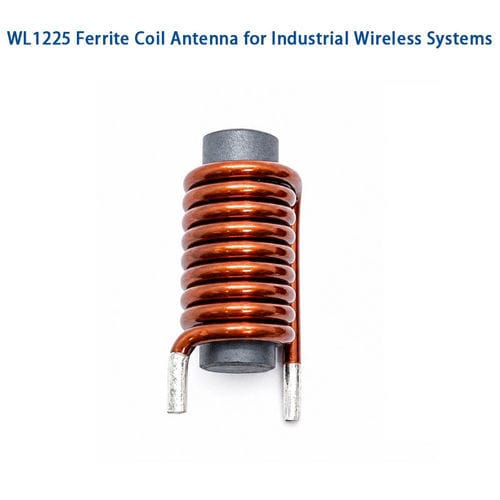

Ferrit-Induktor WL1225

mit FerritkernMagnetRF

Produktübersicht
Ferrit-Spulenantenne mit ferritkern hoher Permeabilität und präziser lackierter Kupferwicklung. Entwickelt für kompakte industrielle Einbauten, bietet sie hohe magnetische Empfindlichkeit und vereinfachte Integration gegenüber Drahtantennen. Anpassbar hinsichtlich Induktanz, Frequenzbereich, Wicklungsart und Befestigungsart; geeignet für AM-Empfänger, RFID-Leser, IoT-Sensoren, Navigationsmodule und industrielle Überwachungssysteme.

Funktionsweise
Die Antenne konzentriert das HF-Magnetfeld im Ferritkern; sich ändernder Fluss induziert eine Spannung in der Kupferwicklung. Der Ferritkern erhöht die effektive Permeabilität und verbessert die Empfindlichkeit für LF–MF-Signale gegenüber einer Luftspule gleicher Größe. Wicklung und Kern bilden einen induktiven Schaltkreis, der mit Kondensatoren abgestimmt werden kann, um auf Ziel-Frequenzen zu resonieren. Die gerichtete magnetische Antwort hilft, Störungen zu reduzieren und die Platzierung in beengten Baugruppen zu unterstützen.

Hauptmerkmale

• Hohe magnetische Empfindlichkeit und für den Frequenzbereich optimierter Q
• Kompakte Bauform (typische Bauteillänge 25 mm) und geringes Gewicht
• Niedriger Stromverbrauch und stabile elektrische Leistung
• Anpassbares Wicklungsdesign, Ferritmaterial, Induktanz und Montage
• Optionale Verguss-/Beschichtungsoptionen: Lack, Epoxid oder Beschichtung zum Umweltschutz
• Geeignet für LF–MF Betriebsfrequenzen (kHz–MHz)

Anwendungen

• AM-Radioempfänger und tragbare Empfänger
• RFID-Leser, Zutrittskontrolle und Identifikationssysteme
• IoT-Geräte: Smart Meter, Umweltsensoren und energiearme Funk-Sensoren
• Fahrzeugtechnik: Keyless-Entry, Reifendruckkontrolle, Navigationsmodule
• Industrielle Automatisierung: drahtlose Sensoren, Überwachung und Maschinenkommunikation
• Kompakte Elektronik für professionelle und Endkunden-Anwendungen

Produktdatenblatt (Kurzfassung)
Artikel — Beschreibung
Ferrit-Spulen-Induktor — lackierter Kupferdraht
Drahtdurchmesser — 0,2 mm (AWG-Optionen verfügbar)
Wicklungsart — Einlagig rund oder segmentiert (anpassbar)
Kernmaterial — Ferritstab
Bauteillänge — 25 mm
Verguss/Beschichtung — optional Lack, Epoxid oder Beschichtung
Montage — Through-foot oder kundenspezifische Montage

Elektrische Spezifikationen (typisch)
Parameter — Beschreibung
Induktivitätsbereich — 0,1 µH – 100 µH (anpassbar)
Induktivitäts-Toleranz — ±2%, ±5%, ±10%
Gleichstromwiderstand (DCR) — kundenspezifisch, abhängig von Drahtstärke und Wicklung
Q-Faktor — hoher Q, für Frequenzbereich optimiert
Eigenresonanzfrequenz — anwendungsabhängig, typischerweise hoch
Betriebsfrequenz — kHz bis MHz Bereich
Nennstrom — je nach Auslegung spezifiziert
Isolationswiderstand — ≥100 MΩ

Vorteile

• Sehr kompakte Einbaugröße bei hoher Empfindlichkeit
• Gute Richtwirkung zur Verbesserung des Empfangs und zur Rauschminderung
• Anpassbar für OEM/industrielle Anforderungen (Kern, Wicklung, Anschluss, Montage)
• Hoher Q-Faktor bei frequenzoptimierter Auslegung

Nachteile

• Schmalere Bandbreite im Vergleich zu manchen Breitbandantennen
• Leistung stark abhängig von Ferritmaterialqualität und korrekter Abstimmung
• Ferritkerne sind spröde und stoßempfindlich
• Empfindlich gegenüber metallischen Gegenständen in der Nähe und falscher Platzierung

Fehlerbehebung & Häufige Probleme

• Schlechter Empfang — mögliche Ursachen: falsche Ausrichtung, beschädigter Kern, unzureichende Windungszahl oder fehlerhaftes Design
• Frequenzfehlanpassung — Induktivität und Abstimmelemente prüfen
• Hohe Störgeräusche — Abschirmung verbessern und Antenne neu positionieren
• Verminderte Empfindlichkeit — Wicklungsqualität oder Ferritauswahl prüfen
• Mechanische Beschädigung — Ferritkerne während Montage/Transport schonend behandeln

Zusätzliche Hinweise
Die WL1225-Serie unterstützt OEM-Anpassungen für Induktivität, Ferritmaterial, Drahtstärke, Montageart und Anschlussdesign, um industrielle Anforderungen zu erfüllen. Typische Anwendungen: AM-Empfänger, RFID, IoT, Automotive-Module und industrielle Sensoren.

Technische Daten

• Modell: WL1225
• Kern: Ferritmagnetstab
• Bauteillänge: 25 mm
• Draht: lackierter Kupferdraht, typ. Durchmesser 0,2 mm (andere AWG-Optionen verfügbar)
• Wicklung: einlagig rund oder segmentiert (anpassbar)
• Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
• Toleranzen: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz (abstimmbar)
• Isolationswiderstand: ≥100 MΩ
• Verguss/Beschichtung: optional Lack / Epoxid / Beschichtung
• Montage: Through-foot oder kundenspezifische Montage
• Nennstrom / DCR: nach kundenspezifischem Design spezifiziert
