Ferrit-Induktor WL0243

drahtgewickeltNiedrigfrequenzkreisförmig

Produktübersicht

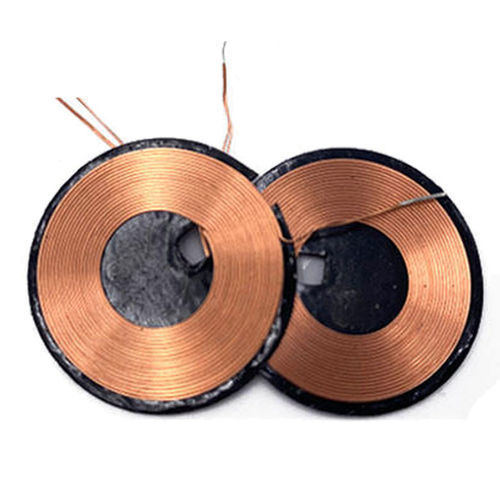

Die Ladespule WL0243 ist eine flache Spiralspule für induktive Energieübertragung. Sie ist aus emailliertem Kupferdraht gewickelt und kann mit einer Ferritfolie zur Reduzierung von EMI und Konzentration des magnetischen Flusses ausgestattet werden. Das Design eignet sich für kompakte Elektronik und industrielle Module, bei denen Platz, thermisches Verhalten und reproduzierbare elektrische Eigenschaften wichtig sind.

Merkmale

• Präzise gewickelter emaillierter Kupferdraht für konstante magnetische Leistung
• Stabile Induktivität mit Gütefaktor Q ≥ 30
• Niedriger Gleichstromwiderstand (DCR) zur Minimierung von Verlusten
• Optionale Ferritfolie als Abschirmung zur Reduzierung von EMI und Verbesserung der Kopplung
• Flachspiral-Design für platzsparende Integration
• Abmessungen, Drahtstärke und Nenninduktivität anpassbar
• Anschlussoptionen: Lötpad oder Litze; Befestigung mittels Klebstoff

Elektrische Spezifikationen

• Induktivität (L): 300–500 µH
• Induktivitätstoleranz: ±5%
• Prüffrequenz: 125 kHz (0,25 kHz im Kontext erwähnt)
• Gleichstromwiderstand (DCR): 80–250 mΩ
• Nennstrom (Irms): 1–3 A
• Betriebsfrequenz: 85–205 kHz
• Gütefaktor (Q): ≥ 30
• Isolationswiderstand: ≥ 100 MΩ

Mechanische Spezifikationen

• Spulenform: rund oder quadratisch
• Drahttyp: emaillierter Kupferdraht
• Abschirmung: Ferritfolie (optional)
• Isolierung: PET- oder PI-Folie
• Anschlussart: Lötpad oder Litze
• Befestigung: Klebstoffmontage

Verfügbare Modelle (mechanische Abmessungen)

• WL 35 — Außendurchmesser 35 mm / Innendurchmesser 15 mm / Dicke 2,0 mm
• WL 43 — Außendurchmesser 43 mm / Innendurchmesser 20 mm / Dicke 2,0 mm
• WL 50 — Außendurchmesser 50 mm / Innendurchmesser 25 mm / Dicke 3,0 mm

Anwendungen
Geeignet für induktives Laden in Smartphones, Tablets, Wearables, kabellosen Ohrhörern, Fahrzeug-Ladegeräten, Smart-Home-Geräten, bestimmten medizinischen Geräten mit staub-/wasserdichter Integration und industriellen Systemen, in denen drahtlose Energieübertragung Verbindungen vereinfacht und mechanischen Verschleiß reduziert.

Vorteile und Nachteile

• Vorteile: entfällt mechanische Steckverbindungen, ermöglicht versiegelte/staubdichte Designs, konstante elektrische Eigenschaften, flexible Bauformen und kundenspezifische Optionen.
• Nachteile: geringerer Wirkungsgrad im Vergleich zur kabelgebundenen Ladung, mögliche Wärmeentwicklung bei Fehlausrichtung, begrenzte Übertragungsdistanz erfordert enge Ausrichtung, erhöhte Steuerungselektronik-Komplexität.

Auswahlhinweise

• Induktivität und Toleranz an den Wireless-Ladecontroller und die vorgesehene Betriebsfrequenz anpassen.
• Für die Ziel-Betriebsfrequenz auslegen (typischer Qi-Bereich ≈ 85–205 kHz).
• Drahtdurchmesser so wählen, dass DCR und Erwärmung im Rahmen bleiben und Platzanforderungen erfüllt sind.
• Geeignete Ferritabschirmdicke wählen, um EMI zu reduzieren und Kopplung zu optimieren.
• Außen-/Innendurchmesser und Dicke gemäß Geräteraum und Leistungsanforderungen auswählen.

Technische Daten

• Induktivitätsbereich: 300–500 µH
• Toleranz: ±5%
• Prüffrequenz: 125 kHz (mit 0,25 kHz angegeben)
• DCR: 80–250 mΩ
• Nennstrom: 1–3 A
• Betriebsfrequenz: 85–205 kHz
• Q: ≥ 30
• Isolationswiderstand: ≥ 100 MΩ
• Formen: rund oder quadratisch, Flachspirale
• Draht: emaillierter Kupferdraht
• Abschirmung: Ferritfolie
• Isolationsmaterialien: PET / PI
• Anschlüsse: Lötpad oder Litze
• Montage: Klebstoffbefestigung
• Modellabmessungen: WL 35 (Ø außen 35 mm / innen 15 mm / Dicke 2,0 mm), WL 43 (Ø außen 43 mm / innen 20 mm / Dicke 2,0 mm), WL 50 (Ø außen 50 mm / innen 25 mm / Dicke 3,0 mm)
