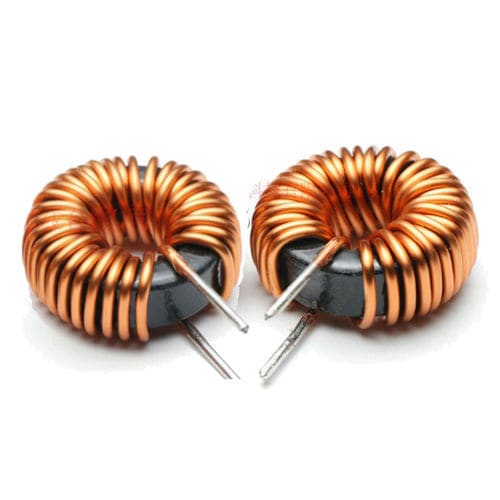

Spule mit Eisenkern WL80125

DCHochstromToroid

Übersicht
Die Sendust Toroidspule WL80125 ist eine elektrische Induktivität mit einem toroidalen Pulverkern aus Sendust (Fe‑Si‑Al) und einem präzise gewickelten, lackisolierten Kupferdraht. Der Sendust‑Kern bietet niedrige Kernverluste, hohe Sättigungsflussdichte und eine stabile Induktivität bei DC‑Vorspannung und Temperaturschwankungen, wodurch WL80125 für mittel‑ bis hochstromige Leistungsumwandlungs‑ und Filteranwendungen geeignet ist.

Hauptmerkmale

• Sendust (Fe‑Si‑Al) toroidaler Pulverkern
• Großer Induktivitätsbereich (1 µH – 10 mH)
• Niedrige Kernverluste und hohe Sättigungsflussdichte
• Stabile Induktivität über Temperatur und DC‑Bias
• Kompakte toroidale Bauform mit geringer magnetischer Streuung
• Lackierter Kupferdraht für zuverlässige Isolation

Typische Anwendungen

• Schaltnetzteile und Regler
• DC‑DC‑Wandler
• EMI/RFI‑Filter und Rauschunterdrückung
• Solarwechselrichter und erneuerbare Energiesysteme
• Industrielle Leistungselektronik und Motorsteuerungen
• Automotive‑Leistungselektronik und Batterieladegeräte
• USV‑Systeme und andere Leistungsumwandlungen

Vorteile

• Höhere Sättigungsflussdichte ermöglicht größere Strombelastbarkeit als viele Ferritinduktoren
• Niedrigere Kernverluste bei üblichen Schaltfrequenzen, verbessert die Effizienz
• Toroidale Geometrie reduziert externe magnetische Streuung
• Gute thermische Stabilität und mechanische Robustheit für industrielle Umgebungen

Nachteile

• Kann größer oder schwerer sein als vergleichbare Ferritinduktoren
• Material‑ und Fertigungskosten (Pulverkern, Präzisionswicklung) können höher sein
• Toroidales Wickeln kann bei bestimmten Ausführungen arbeitsintensiver sein

Typische Parameter

• Kernmaterial: Sendust (Fe‑Si‑Al)
• Induktivitätsbereich: 1 µH – 10 mH
• Nennstrom: 1 A – 50 A
• Sättigungsstrom: bis zu 80 A (modellabhängig)
• Betriebsfrequenz: ~10 kHz – 300 kHz
• Betriebstemperatur: -40°C bis +125°C
• Isolation / Wicklung: lackierter Kupferdraht
• Kernform: toroidal (geringe Streuung)

Technische Daten

• Modell: WL80125
• Kern: Sendust (Fe‑Si‑Al)
• Induktivität: 1 µH – 10 mH (abhängig von Windungszahl und Geometrie)
• Nennstrom: 1–50 A (anwendungsabhängig)
• Sättigungsstrom: bis zu 80 A
• Frequenzbereich: 10–300 kHz (typ.)
• Temperaturbereich: -40°C bis +125°C
