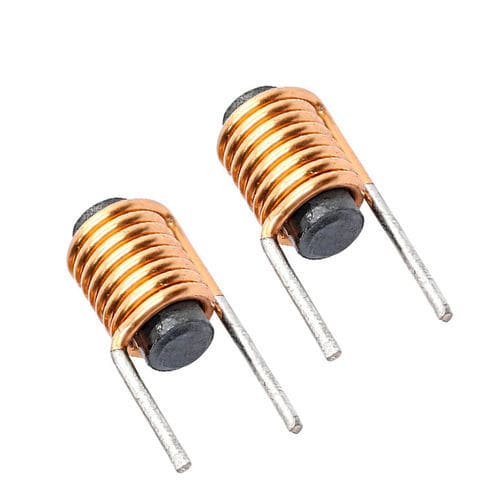

Ferrit-Induktor WL0710

mit FerritkernMagnetdrahtgewickelt

Übersicht
Ein Ferrit-Bobineninduktor ist ein passives Bauelement, das aus einer emaillierten Kupferwicklung um einen ferritischen magnetischen Kern besteht. Er speichert Energie im Magnetfeld und reguliert Strom in elektronischen Schaltungen. Ferritmaterialien bieten hohe Permeabilität und geringe Kernverluste bei hohen Frequenzen, was die Leistungsfähigkeit in Leistungs- und Filteranwendungen verbessert.

Produktübersicht
Diese Induktoren sind für Energiespeicherung, Filterung und EMI-Unterdrückung ausgelegt. Die Konstruktion kombiniert einen ferritischen Stabkern mit einlagigen oder segmentierten Wicklungen. In verschiedenen Geometrien und mit anpassbaren Wicklungen verfügbar, eignet sich die WL0710-Serie für kompakte PCB-Designs und Schaltkreise, die stabile Induktanz und niedrige Störspannungen erfordern.

Funktionsweise
Fließt Strom durch die Kupferwicklung, wird elektrische Energie im Ferritkern in magnetische Energie umgewandelt. Die hohe relative Permeabilität des Kerns erhöht die Induktivität; Stromänderungen erzeugen eine Gegeninduktion (Lenzsche Regel), die schnellen Stromänderungen entgegenwirkt. Ferritwerkstoffe reduzieren Wirbelstromverluste bei hohen Frequenzen, wodurch diese Induktoren effektiv zur Glättung und Rauschunterdrückung sind.

Hauptmerkmale

• Hohe magnetische Permeabilität und niedrige Kernverluste im kHz–MHz Bereich
• Kompakte, leichte Bauweise geeignet für platzbeschränkte Leiterplatten
• Effektive EMI-Unterdrückung in störanfälligen Umgebungen
• Hohe erreichbare Induktivitätswerte durch Ferritkern
• Optionen für Lackierung, Epoxidbeschichtung oder andere Vergussarten sowie verschiedene Montagearten

Anwendungen

• Schaltnetzteile (SMPS) und Spannungsregelungssysteme
• Telekommunikationsgeräte für Filterung und EMI-Kontrolle
• Automotive-Elektronik (ECUs, Infotainment, EV-Steuergeräte)
• Industrielle Automatisierung: Antriebe, SPS und Steuerkreise
• Wechselrichter für erneuerbare Energien (Solar, Wind)
• Verbraucherelektronik mit Bedarf an kompakter Rauschunterdrückung (Smartphones, Laptops, LED-Treiber)

Vorteile und Nachteile

• Vorteile: gute Hochfrequenzleistung, reduzierte Kernverluste, kompakte Bauform, starke EMI-Unterdrückung
• Nachteile: mögliche Sättigung bei hohem DC-Bias (Induktivitätsabfall), materialspezifische Verluste bei extremen Frequenzen, mögliche mechanische Anfälligkeit in rauer Umgebung, nichtlineares Verhalten bei starkem Bias

Fehlerbehebung

• Auf Kernsättigung prüfen, wenn Induktivität abfällt oder das Bauteil bei hohem Strom überhitzt
• PCB-Platzierung und Masseführung prüfen, um EMI-Leistung zu optimieren
• Induktivität und DCR mit LCR-Messgerät prüfen, um Spezifikationen zu bestätigen
• Kern auf Risse oder mechanische Schäden untersuchen und bei Bedarf ersetzen
• Thermografie einsetzen, um Hotspots zu identifizieren und thermisches Verhalten zu validieren

Technische Daten (Zusammenfassung)
Artikel: Ferrit-Bobineninduktor
Draht: Emaillierter Kupferdraht
Drahtdurchmesser: 0,8 mm (AWG-Optionen verfügbar)
Wicklungsart: Einlagig rund oder segmentiert
Kernmaterial: Ferrit-Magnetstab
Gehäuselänge: 8 mm
Verguss: Optional Lack, Epoxid oder Beschichtung
Montage: Through-foot oder kundenspezifisch

Elektrische Spezifikationen (typisch)
Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
Induktivitäts-Toleranzen: ±2%, ±5%, ±10%
DC-Widerstand (DCR): Anpassbar pro Design
Q-Faktor: Hoch, optimiert für den vorgesehenen Frequenzbereich
Eigenresonanzfrequenz: Hoch, anwendungsabhängig
Betriebsfrequenz: kHz bis MHz Bereich
Nennstrom: Pro Design festgelegt (DC-Bias und Sättigung beachten)
Isolationswiderstand: ≥100 MΩ

WIE MAN EINEN FERRIT-BOBINENINDUKTOR AUSWÄHLT (Schlüsselpunkte)

• Benötigte Induktivität und Betriebsfrequenz definieren
• Maximalstrom und DC-Bias berücksichtigen, um Sättigung zu vermeiden
• Ferritmaterial/Grain wählen, das für die Frequenz geeignet ist, um Kernverluste zu minimieren
• Temperaturstabilität für Automotive/Industrieanforderungen prüfen
• Größe und Packaging für kompakte Designs bewerten
• Niedrige DCR sicherstellen, um I²R-Verluste und Erwärmung zu reduzieren
• In EMI-empfindlichen Anwendungen Abschirmung in Erwägung ziehen
• Prototypen anfertigen und unter realen Bedingungen testen

Berechnungs- & Konstruktionshinweise (Zusammenfassung)
Verwenden Sie den Induktivitätsfaktor A_L für die Erstdimensionierung: L = A_L × N² (L in nH, N = Windungszahl). Für genauere Ergebnisse magnetische Kreisreluktanzmodelle anwenden: ℛ = l / (μ0 × μr × A) und L = N² / ℛ_total, dabei die Luftspaltreluktanz berücksichtigen. DC-Bias, frequenzabhängige Permeabilität und Randfeld‑Effekte bei großen Luftspalten in die Auslegung einbeziehen.

Technische Merkmale / Spezifikationen

• Modell: WL0710
• Kernmaterial: Ferrit (magnetischer Stab)
• Wicklung: Emaillierter Kupferdraht, einlagig oder segmentiert
• Typischer Drahtdurchmesser: 0,8 mm (AWG-Optionen verfügbar)
• Gehäuselänge: 8 mm
• Verguss: Optional Lack, Epoxid oder Beschichtung
• Montage: Through-foot oder kundenspezifisch
• Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
• Toleranzen: ±2%, ±5%, ±10%
• DC-Widerstand (DCR): Anpassbar
• Q-Faktor: Hoch
• Betriebsfrequenz: kHz–MHz
• Eigenresonanzfrequenz: Hoch
• Nennstrom: Pro Design definiert
• Isolationswiderstand: ≥100 MΩ
