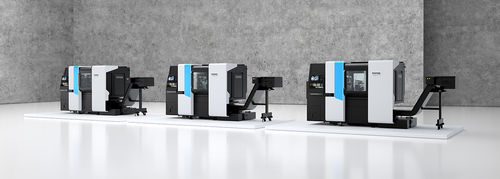

CNC-Drehautomat Swiss XT

8-Achsfür Massenproduktionfür Stangenbearbeitung

Übersicht
Die Swiss XT Baureihe ist eine kompakte Schleppdrehmaschinen-Familie für präzises Drehen mit kleinem Platzbedarf und konfigurierbaren Achs-/Werkzeugoptionen. Sie eignet sich für Mehrwerkzeug-Operationen, Mikromechanik und kostenbewusste Serienfertigung.

Hauptvorteile

• Hohe Spindeldrehzahl und Leistung zur Steigerung der Produktivität
• Schneller Wechsel der Führungsmuffe für kurze Rüstzeiten
• Vereinfachte Programmierung über die TISIS-Steuerung
• Optionale Plug-and-Play B-Achse zur Erweiterung der Bearbeitungsmöglichkeiten
• Doppelte Werkzeugträger-Konfiguration zur Reduzierung von Zykluszeiten
• Kostengünstige ACB Plus Option für effektive Späneabfuhr
• Austauschbare Werkzeuge zur Senkung der Wechselkosten
• Ausgelegt auf Präzision und nachhaltigen Betrieb
• Multi-Tool-Betrieb zur Erhöhung des Durchsatzes
• Langer Z1-Modus für längere Werkstücke
• Erweiterte Motoroptionen für rotierende Werkzeuge

Beschreibung
Swiss XT vereint kompakte Außenmaße (3056 x 1440 x 2242 mm) mit drei unabhängigen Werkzeugsystemen und verschiedenen konfigurierbaren Achsoptionen. Die Maschinengrundstruktur unterstützt Drehen, Fräsen und Mehrachsenoperationen über optionale Module. Der Zugang zum Bearbeitungsbereich ist ergonomisch ausgelegt, was Bedienung und Teilehandling erleichtert, bei gleichzeitig marktgerechter Kostenstruktur für Präzisionskomponenten.

Technische Übersicht (Baureihenvarianten)
Varianten: Swiss XT 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Max. Stabdurchmesser (mm): 16 | 25,4 | 32 (38 ohne Führungsmuffe)
Anzahl Linearachsen: 8 | 8 | 8 | 9 | 9 | 9
Anzahl C-Achsen: 2 | 2 | 2 | 2 | 2 | 2
B-Achse: Optional | Optional | Optional | Optional | Optional | Optional
Anzahl unabhängiger Werkzeugsysteme: 3 | 3 | 3 | 3 | 3 | 3
Gesamtanzahl Werkzeugplätze: 42 | 42 | 42 | 42 | 42 | 42
Positionen für rotierende Werkzeuge: 18 | 18 | 18 | 18 | 18 | 18

Anwendungen & Optionen
Geeignet für Mikromechanik, Automobilkomponenten, medizintechnische und dentale Teile, Elektronik und weitere Bereiche, die präzises Schleppdrehwerk erfordern. Optionen: B-Achse, ACB Plus, doppelte Werkzeugträger-Konfiguration, Motor-Upgrades für rotierende Werkzeuge und lange Z1-Modi.

Technische Daten

• Außenmaße: 3056 x 1440 x 2242 mm
• Drei unabhängige Werkzeugsysteme
• Führungsmuffe umschaltbar für Flexibilität
• Optionale Plug-and-Play B-Achse
• Doppelte Werkzeugträger-Konfiguration verfügbar
• ACB Plus als Option für Spänebeherrschung
• Austauschbare Werkzeuge zur Reduzierung von Wechselkosten
• Langer Z1-Modus für verlängerte Werkstücklängen
• Unterstützung für Multi-Tool- und rotierende Werkzeugoperationen (18 Positionen)
• Gesamtanzahl Werkzeugplätze: 42
