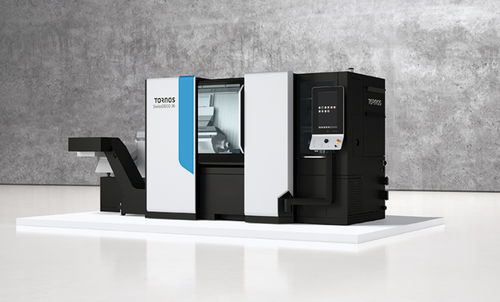

CNC-Drehautomat SwissDECO G

9-Achs27 Werkzeugefür Massenproduktion

Übersicht
Die SwissDECO G ist eine Swiss-Type Drehmaschine mit schiebendem Reitstock in Doppelkamm-Konfiguration und neun Linearachsen. Der sekundäre Kamm verfügt über eine Z-Achse für Schrupp- und Endbearbeitung, stirnseitige Bearbeitungen und Tiefbohrungen sowie für die Unterstützung von Differentialbearbeitungen. Die Maschine integriert drei unabhängige Werkzeugsysteme und ist kompatibel mit vorrichtbaren modularen Geräten. Die Doppelkamm-Anordnung verkürzt die Span-zu-Span-Zeiten und ist auf hohe Produktivität ausgelegt.

Hauptmerkmale

• Doppelkamm-Konfiguration mit sekundärem Kamm und Z-Achse
• Neun Linearachsen
• Unterstützung für Schrupp-/Endbearbeitung, stirnseitige Bearbeitung und Tiefbohrungen
• Fähigkeit zur Differentialbearbeitung
• Drei unabhängige Werkzeugsysteme
• Kompatibel mit vorrichtbaren modularen Werkzeugsystemen und Vorrichtungen
• Extrem kurze Span-zu-Span-Zeiten
• Werkstückdurchmesser: 36 mm
• Bis zu 38 Werkzeugplätze (27 angetriebene)

Anwendungen

• Präzisionsdrehbearbeitung in großer Stückzahl für Stangenmaterial bis 36 mm
• Kombinierte Dreh- und Fräsprozesse mit mehreren angetriebenen Werkzeugen
• Bearbeitungen mit Bedarf an Tiefbohrungen und stirnseitigen Operationen
• Fertigung von Teilen mit Anforderungen an Differentialbearbeitung

Multimedia
Produktvideo und technische Dokumentation sind auf der Produktseite verfügbar.

Technische Spezifikationen

• Modell: SwissDECO G (Doppelkamm)
• Linearachsen: 9
• Sekundärer Kamm: Z-Achse für Schrupp/Endbearbeitung, stirnseitige Bearbeitung und Tiefbohrungen
• Werkzeugsysteme: 3 unabhängige Systeme
• Werkzeugplätze: bis zu 38 (27 angetriebene)
• Werkstückdurchmesser: 36 mm
• Optionen: vorrichtbare modulare Werkzeugsysteme und Vorrichtungen
• Betriebsmodi: Unterstützung für Differentialbearbeitung
