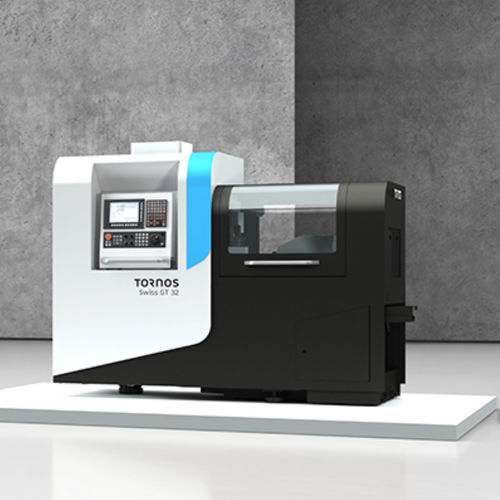

CNC-Drehautomat Swiss GT

6-Achs40 Werkzeugefür Mikrobearbeitung

Übersicht
Swiss‑Typ Schiebekopf‑Drehautomaten mit vollständiger Standardausrüstung zur Unterstützung der Fertigung von langen und kurzen Drehteilen. Ergonomisches Layout ermöglicht einfachen Zugang zu allen Werkzeugstationen. Zur Standardausrüstung gehören automatische Schmiereinheit, Spänewanne und große, abnehmbare Ölwanne. Die Baureihe umfasst Swiss GT 13, Swiss GT 26 und Swiss GT 32 mit maximalen Durchmessern von 13 mm, 25,4 mm bzw. 32 mm.

Hauptvorteile

• Ergonomisches, modulares Design für flexible Konfigurationen
• Bearbeitung mit oder ohne Führungsbuchse möglich
• Optionale B‑Achse für erweiterte Funktionen
• Option für simultanes 5‑Achs‑Fräsen/Drehen
• Modulares Werkzeugsystem am hinteren Kamm
• Wettbewerbsfähige Preisstruktur und einfache Einrichtung
• Einfache Wartung: automatische Schmiereinheit, Spänewanne, abnehmbare Ölwanne
• Auf Präzision ausgelegte Konstruktion für wiederholgenaue Fertigung

Funktionen und Funktionsbeschreibung
Die Swiss GT 26 und Swiss GT 32 nehmen bis zu 40 Werkzeugpositionen auf, darunter 14 angetriebene Werkzeuge; die Swiss GT 13 bis zu 30 Positionen, darunter 12 angetriebene Werkzeuge. Die Y‑Achse in Gegenbearbeitung erhöht die Kapazität für Nebenbearbeitungen und ermöglicht die Fertigstellung bestimmter komplexer Werkstücke ohne Nacharbeit. Die modulare B‑Achse (Option bei 26B und 32B) erweitert die Bearbeitungsmöglichkeiten erheblich: die modulare Position kann entweder eine vierte rotierende Bohrstation oder eine Gewindewirbeleinheit aufnehmen. Simultanes 5‑Achs‑Bearbeiten ist als Option verfügbar, um die Möglichkeiten für mehrachsige Bearbeitungen zu erweitern.

Produktvarianten / verfügbare Durchmesser

• Swiss GT 13 — Schiebekopf‑Drehmaschine — maximaler Durchmesser 13 mm
• Swiss GT 26 — Schiebekopf‑Drehmaschine — maximaler Durchmesser 25,4 mm
• Swiss GT 26B — Swiss GT 26 mit modularer B‑Achse (Option)
• Swiss GT 32 — Schiebekopf‑Drehmaschine — maximaler Durchmesser 32 mm
• Swiss GT 32B — Swiss GT 32 mit modularer B‑Achse (Option)

Vergleichstabelle
Swiss GT | | 13 | 26 | 26B | 32 | 32B
Maximaler Durchmesser | | 13 | 25,4 | 25,4 | 32 | 32
Anzahl Linearachsen | | 6 | 6 | 6 | 6 | 6
Anzahl C‑Achsen | | 2 | 2 | 2 | 2 | 2
B‑Achse | | - | - | Ja | - | Ja
Anzahl unabhängiger Werkzeugsysteme | | 2 | 2 | 2 | 2 | 2
Gesamtzahl der Werkzeugpositionen | | 30 | 40 | 36 | 40 | 36
Positionen für angetriebene Werkzeuge | | 12 | 14 | 16 | 14 | 16

Hinweis
Die Y‑Achse in Gegenbearbeitung erhöht die Kapazität für Nebenbearbeitungen; die B‑Achse (Option bei 26 und 32) bietet eine modulare Position für eine vierte rotierende Bohrstation oder eine Gewindewirbeleinheit und erweitert damit die Bearbeitungsmöglichkeiten der Maschine.

Technische Daten

• Verfügbare Durchmesser: 13 mm (Swiss GT 13), 25,4 mm (Swiss GT 26 / 26B), 32 mm (Swiss GT 32 / 32B)
• Linearachsen: 6 (alle Modelle)
• C‑Achsen: 2 (alle Modelle)
• B‑Achse: optional bei 26B und 32B (modulare Position)
• Gesamtzahl Werkzeugpositionen: GT13 = 30; GT26 / GT32 = 40; GT26B / GT32B = 36
• Angetriebene Werkzeugpositionen: GT13 = 12; GT26 / GT32 = 14; GT26B / GT32B = 16
• Modulares Werkzeugsystem am hinteren Kamm; Option für simultanes 5‑Achs‑Bearbeiten
• Standardausstattung für Wartung: automatische Schmiereinheit, Spänewanne, abnehmbare große Ölwanne
