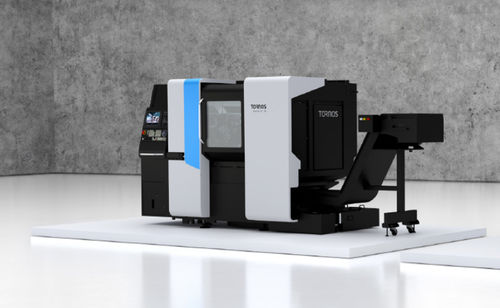

CNC-Drehautomat Swiss XT

8-Achsfür Stangenbearbeitunghohe Produktivität

Übersicht
Swiss-Typ Drehmaschinenserie, die Vielseitigkeit und Präzision in kompakter Bauweise vereint (3056 x 1440 x 2242 mm). Entwickelt für Multi-Werkzeug-Produktion und längere Stabendurchsatzaufgaben.

Hauptvorteile

• Hohe Produktivität durch gesteigerte Spindeldrehzahlen und Leistung
• Schnelle Umrüstung der Führungsbuchse für flexibles Stabhandling
• Vereinfachte Programmierung und Rüstprozesse mit TISIS
• Optionale Plug-and-Play B-Achse zur Erweiterung der Bearbeitungsmöglichkeiten
• Doppelter Werkzeugträger zur Verkürzung der Zykluszeiten
• Optionales ACB Plus für verbessertes Späne-Management
• Wechselbare Werkzeuge zur Senkung der Rüstkosten
• Konstruktion mit Blick auf Nachhaltigkeit und Verfügbarkeit
• Multi-Werkzeug-Operationen zur Maximierung des Durchsatzes
• Langer Z1-Achsen-Modus für verlängerte Werkstücke
• Erweiterte Motor-Konfigurationen für angetriebene Werkzeuge

Produktbeschreibung
Die Swiss XT Serie bietet drei unabhängige Werkzeugsysteme mit konfigurierbaren Achspaketen (8 oder 9 Linearachsen) und Optionen zur Abdeckung eines breiten Spektrums an Präzisionsdrehaufgaben. Varianten decken Stabdurchmesser von 16 bis 32 mm ab (in bestimmten Konfigurationen 38 mm ohne Führungsbuchse). Die Anordnung bietet einen zugänglichen Bearbeitungsbereich und hohe Werkzeuganzahl auf engem Raum.

Video-Highlights (Titel)

• Swiss XT 32 overview
• Swiss XT 32 - machining area
• Swiss XT 32 - tooling
• Swiss XT - family overview

Technische Tabelle (Familienvarianten)
Swiss XT | |16/8 |26/8 |32/8 |16/9 |26/9 |32/9
Maximaler Stabdurchmesser (mm) | |16 |25.4 |32 (38 ohne Führungsbuchse) |16 |25.4 |32 (38 ohne Führungsbuchse)
Anzahl Linearachsen | |8 |8 |8 |9 |9 |9
Anzahl C-Achsen | |2 |2 |2 |2 |2 |2
B-Achse | |Optional |Optional |Optional |Optional |Optional |Optional
Anzahl unabhängiger Werkzeugsysteme | |3 |3 |3 |3 |3 |3
Gesamtzahl Werkzeugpositionen | |42 |42 |42 |42 |42 |42
Positionen für angetriebene Werkzeuge | |18 |18 |18 |18 |18 |18

Technische Daten

• Produktname / Serie: Swiss XT
• Marke: Tornos
• Abmessungen (B x T x H): 3056 x 1440 x 2242 mm
• Werkzeugsysteme: 3 unabhängige Werkzeugsysteme
• Führungsbuchse: schnell umrüstbar
• Steuerung / Programmierung: TISIS (vereinfachte Programmierung)
• Optionale B-Achse: Plug-and-Play
• Werkzeugkonfiguration: Doppelter Werkzeugträger unterstützt
• Späne-Management: ACB Plus optional verfügbar
• Wechselbare Werkzeuge für kosteneffiziente Umrüstungen
• Konstruktion mit Nachhaltigkeitsaspekten
• Unterstützung für Multi-Werkzeug-Operationen
• Langer Z1-Achsen-Modus für verlängerte Werkstücke
• Erweiterte Motor-Konfigurationen für angetriebene Werkzeuge
• Max. Stabdurchmesser pro Variante: 16 mm; 25,4 mm; 32 mm (38 mm ohne Führungsbuchse)
• Anzahl Linearachsen: 8 oder 9 je nach Variante
• Anzahl C-Achsen: 2
• Gesamtanzahl Werkzeugpositionen: 42
• Positionen für angetriebene Werkzeuge: 18
