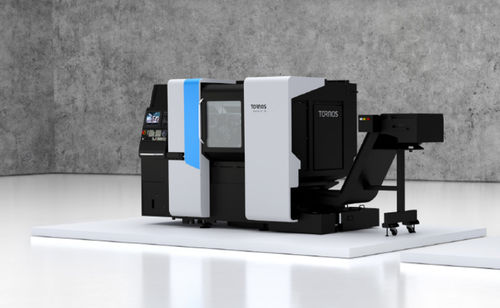

CNC-Drehautomat Swiss XT

2-Achs9-Achs8-Achs

Übersicht
Die Swiss XT ist eine modulare Swiss‑Typ CNC‑Drehmaschine für das Präzisionsbar‑Drehen mit kompakter Stellfläche (3056 x 1440 x 2242 mm). Sie verfügt über drei unabhängige Werkzeugsysteme, verschiedene Varianten sowie optionale B‑Achse und erweiterte Motoroptionen für angetriebene Werkzeuge.

Hauptvorteile

• Hoher Durchsatz bei Stangendrehaufgaben durch effiziente Spindel‑ und Achsarchitektur
• Schneller Wechsel der Führungsbuchse für kurze Rüstzeiten
• Vereinfachte Programmierung mit TISIS zur Reduzierung der Vorbereitungszeit
• Optionale Plug‑and‑Play B‑Achse für zusätzliche Bearbeitungsflexibilität
• Optionale doppelte Werkzeugträgerkonfiguration zur Erhöhung der Werkzeuganzahl
• Optionales ACB Plus für verbessertes Spänemanagement
• Austauschbare Werkzeuge zur Reduzierung von Werkzeugkosten und Ausfallzeiten
• Multi‑Werkzeug‑Operationen zur Optimierung der Zykluszeiten
• Lang‑Z1‑Achsenmodus für verlängerte Werkstücklängen
• Erweiterte Motor‑Konfigurationen für angetriebene Werkzeuge verfügbar

Produktvergleichstabelle Swiss XT
Swiss XT | Varianten: 16/8 · 26/8 · 32/8 · 16/9 · 26/9 · 32/9
Maximaler Durchmesser (mm) | 16 · 25.4 · 32 (38 ohne Führungsbuchse) · 16 · 25.4 · 32 (38 ohne Führungsbuchse)
Anzahl Linearachsen | 8 · 8 · 8 · 9 · 9 · 9
Anzahl C‑Achsen | 2 · 2 · 2 · 2 · 2 · 2
B‑Achse | Optional (alle Varianten)
Anzahl unabhängiger Werkzeugsysteme | 3 (alle Varianten)
Gesamtzahl Werkzeugplätze | 42 (alle Varianten)
Positionen für angetriebene Werkzeuge | 18 (alle Varianten)

Technische Spezifikationen

• Stellfläche / Abmessungen: 3056 x 1440 x 2242 mm
• Baureihe / Bezeichnung: Swiss XT
• Varianten: 16/8, 26/8, 32/8, 16/9, 26/9, 32/9
• Max. Stangendurchmesser (je Variante): 16 mm; 25.4 mm; 32 mm (38 mm ohne Führungsbuchse)
• Anzahl Linearachsen: 8 (/8 Varianten) bzw. 9 (/9 Varianten)
• Anzahl C‑Achsen: 2
• B‑Achse: optional
• Unabhängige Werkzeugsysteme: 3
• Gesamtanzahl Werkzeugplätze: 42
• Positionen für angetriebene Werkzeuge: 18
• Werkzeugmerkmale: Option doppelter Werkzeugträger; austauschbare Werkzeuge
• Spänemanagement: ACB Plus optional
• Programmierung: TISIS
• Sondermodi: Lang‑Z1‑Achsenmodus für verlängerte Werkstücklängen
• Angetriebene Werkzeuge: Unterstützung erweiterter Motor‑Konfigurationen
