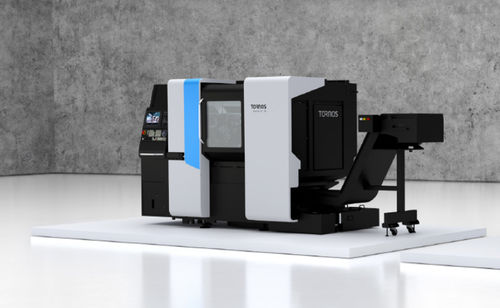

CNC-Drehautomat Swiss XT

8-Achsfür Automobilanwendungenfür Massenproduktion

Überblick
Die Swiss XT Serie ist eine Swiss-Type-Drehmaschinenfamilie, entwickelt für kompakten Platzbedarf, ergonomischen Zugang zum Bearbeitungsraum und flexible Hochleistungs-Dreh- und Multi-Werkzeug-Operationen. Erhältlich in 8- oder 9-Linearaksen-Varianten, bietet die Serie drei unabhängige Werkzeugsysteme, bis zu 42 Werkzeugpositionen und Stangendurchmesser bis 32 mm (38 mm ohne Führungsbuchse). Gesamtmaße: 3056 x 1440 x 2242 mm.

Hauptvorteile

• Hoher Durchsatz und Leistung zur Steigerung von Produktivität und Rentabilität
• Schneller Wechsel der Führungsbuchse für flexible Umrüstungen
• Vereinfachte Programmierung mit TISIS für schnellere Inbetriebnahme
• Optionale Plug-and-Play B-Achse für zusätzliche Vielseitigkeit
• Doppelte Werkzeugträger-Konfiguration zur Optimierung von Multi-Werkzeug-Operationen
• Optionale ACB Plus für verbessertes Späne-Management
• Austauschbare Werkzeuge für schnelle, kosteneffiziente Umrüstungen
• Kompaktes, präzisionsorientiertes Design
• Multi-Werkzeug-Fähigkeit zur Reduzierung der Zykluszeiten
• Langer Z1-Achsen-Modus verfügbar zur Verlängerung der Werkstücklänge
• Erweiterte Motor-Konfigurationen für angetriebene/rotierende Werkzeuge

Anwendungen
Geeignet für Hochvolumenproduktion und Präzisionsbauteile in Branchen wie Mikromechanik, Automobil, Luft- und Raumfahrt, Medizintechnik und Elektronik. Die Swiss XT unterstützt Drehen, Fräsen mit angetriebenen Werkzeugen und komplexe Mehrachsen-Zyklen in gemischten Produktionsumgebungen.

Technische Tabelle
Swiss XT | 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Maximaler Durchmesser (mm) | 16 | 25.4 | 32 (38 ohne Führungsbuchse) | 16 | 25.4 | 32 (38 ohne Führungsbuchse)
Anzahl Linearachsen | 8 | 8 | 8 | 9 | 9 | 9
Anzahl C-Achsen | 2 | 2 | 2 | 2 | 2 | 2
B-Achse | Optional | Optional | Optional | Optional | Optional | Optional
Anzahl unabhängiger Werkzeugsysteme | 3 | 3 | 3 | 3 | 3 | 3
Gesamtzahl Werkzeugpositionen | 42 | 42 | 42 | 42 | 42 | 42
Positionen für angetriebene Werkzeuge | 18 | 18 | 18 | 18 | 18 | 18

Technische Merkmale / Spezifikationen

• Gesamtmaße Maschine: 3056 x 1440 x 2242 mm
• Maschinenfamilie: Swiss XT
• Drei unabhängige Werkzeugsysteme
• Max. Stangendurchmesser je Variante: 16 mm; 25,4 mm; 32 mm (38 mm ohne Führungsbuchse)
• Verfügbar in 8- oder 9-Achsen-Linearvarianten
• Zwei C-Achsen
• Optionale Plug-and-Play B-Achse
• Gesamtzahl Werkzeugpositionen: 42
• Positionen für angetriebene/rotierende Werkzeuge: 18
• Schnelle Führungsbuchsen-Umrüstung zur Reduzierung von Rüstzeiten
• TISIS-kompatibel für vereinfachte Programmierung
• Option ACB Plus für verbessertes Späne-Management
• Option doppelter Werkzeugträger für höhere Effizienz
• Austauschbare Werkzeuge für schnelle Umrüstungen
• Langer Z1-Achsen-Modus für längere Werkstücke
• Erweiterte Motor-Konfigurationen für rotierende Werkzeuge
