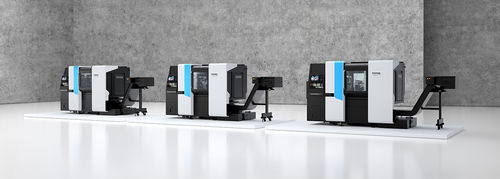

CNC-Drehautomat Swiss XT

8-Achsfür Stangenbearbeitungfür Produktion

Präzision und Möglichkeiten
Die Swiss XT‑Baureihe verbindet kompakte Abmessungen mit flexibler Multi‑Systemausstattung für effizientes Stangenmaterial‑Drehen. Gesamtabmessungen: 3056 x 1440 x 2242 mm. Serienausstattung: drei unabhängige Werkzeugsysteme, unterschiedliche Achskonfigurationen sowie optionale Module für unterschiedliche Produktionsanforderungen.

Hauptvorteile

• Steigerung der Rentabilität durch hohe Schnittgeschwindigkeiten und optimierte Leistungsabgabe
• Schneller Wechsel der Führungsbuchse für zügige Durchmesseranpassungen
• Vereinfachte Programmierung über die TISIS‑Umgebung
• Optionale Plug‑and‑Play B‑Achse zur Erweiterung der Bearbeitungsmöglichkeiten
• Doppelte Werkzeugträger‑Konfiguration zur Verkürzung der Zykluszeiten
• Optionales ACB Plus für verbesserte Späneabfuhr
• Austauschbare Werkzeuge zur Reduzierung von Rüstkosten
• Ausgelegt für Multi‑Tool‑Operationen zur Erhöhung des Durchsatzes
• Langer Z1‑Achsen‑Modus für größere Werkstücklängen
• Unterstützung für angetriebene/rotierende Werkzeuge mit erweiterten Motoroptionen

Eingebettete Videotitel (keine Links)

• Swiss XT 32 overview
• Swiss XT 32 - machining area
• Swiss XT 32 - toolings
• Swiss XT - family overview

Technische Tabelle (Familie/Varianten)

• Header: Swiss XT | (leer) | 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
• Max. Stangendurchmesser (mm): (leer) | mm | 16 | 25,4 | 32 (38 ohne Führungsbuchse) | 16 | 25,4 | 32 (38 ohne Führungsbuchse)
• Anzahl Linearachsen: (leer) | | 8 | 8 | 8 | 9 | 9 | 9
• Anzahl C‑Achsen: (leer) | | 2 | 2 | 2 | 2 | 2 | 2
• B‑Achse: (leer) | | Optional | Optional | Optional | Optional | Optional | Optional
• Anzahl unabhängiger Werkzeugsysteme: (leer) | | 3 | 3 | 3 | 3 | 3 | 3
• Gesamtanzahl Werkzeugplätze: (leer) | | 42 | 42 | 42 | 42 | 42 | 42
• Plätze für rotierende Werkzeuge: (leer) | | 18 | 18 | 18 | 18 | 18 | 18

Technische Spezifikationen

• Kompakte Gesamtabmessungen: 3056 x 1440 x 2242 mm
• Baureihenbezeichnung: Swiss XT
• Drei unabhängige Werkzeugsysteme (Serie)
• Mehrere Achskonfigurationen verfügbar (Varianten mit 8 oder 9 Linearachsen)
• Verfügbare Varianten: 16/8, 26/8, 32/8, 16/9, 26/9, 32/9
• Maximale Stangendurchmesser (je Variante): 16 mm; 25,4 mm; 32 mm (38 mm ohne Führungsbuchse)
• Anzahl C‑Achsen: 2 (alle Varianten)
• Optionale B‑Achse verfügbar
• Gesamtanzahl Werkzeugplätze: 42 (alle Varianten)
• Plätze für rotierende Werkzeuge: 18 (alle Varianten)
• Schneller Wechsel der Führungsbuchse für erhöhte Flexibilität
• Vereinfachte Programmierung via TISIS
• Optionales ACB Plus zur Spänebeherrschung
• Doppelte Werkzeugträger‑Konfiguration für effiziente Bearbeitung
• Austauschbare Werkzeuge zur Reduzierung von Umrüstkosten
• Langer Z1‑Modus für längere Werkstücke
• Unterstützung für angetriebene/rotierende Werkzeuge mit erweiterten Motoroptionen
