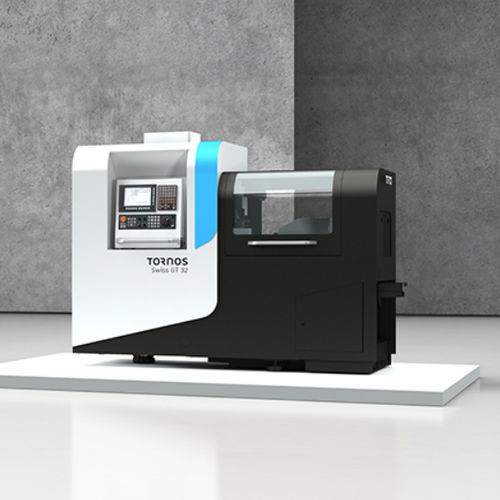

CNC-Drehautomat Swiss GT

6-Achs5 Achsen oder mehr40 Werkzeuge

Beschreibung
Schleppstangen-Drehautomaten der Swiss GT-Familie, ausgelegt für die Fertigung von langen und kurzen Drehteilen. Serienausstattung: automatische Schmiereinheit, Spänewanne und großvolumige, abnehmbare Ölwanne. Verfügbare maximale Durchmesser: Swiss GT 13, Swiss GT 26 (25,4 mm) und Swiss GT 32.

Hauptvorteile

• Ergonomischer, modularer Zugang zu allen Werkzeugstationen
• Betrieb mit oder ohne Führungsbuchse
• Optionale B-Achse zur Erweiterung der Bearbeitungsmöglichkeiten
• Optionale 5-Achsen-Simultanbearbeitung
• Modulares Werkzeugsystem am hinteren Kamm
• Einfache Einrichtung und Wartung
• Hohe Präzision bei Drehbearbeitungen

Varianten und Kapazitäten
Die Swiss GT-Baureihe umfasst die Modelle Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32 und Swiss GT 32B. Swiss GT 26 und Swiss GT 32 können bis zu 40 Werkzeugpositionen aufnehmen (inkl. 14 angetriebener Positionen in den Standardkonfigurationen 26/32); Swiss GT 13 bis zu 30 Positionen (inkl. 12 angetriebener). Die Y-Achse in Gegenbearbeitung erhöht die Bearbeitungskapazität und ermöglicht die Fertigung bestimmter komplexer Teile ohne Nachbearbeitung.

B-Achse und Sonderkonfigurationen
Die B-Achse (Option) erweitert die Möglichkeiten der Swiss GT 26B und Swiss GT 32B deutlich. Die B-Achsen-Versionen bieten eine modulare Position, die entweder eine vierte rotierende Bohrstation oder eine spezielle Gewindewirbeleinheit aufnehmen kann, wodurch komplexe Funktionen in einer Aufspannung realisierbar sind.

Videos (Beispiele)

• Swiss GT 13 Connector
• Swiss GT 26 Medical screw
• Swiss GT 13 - Sliding head lathe
• Swiss GT 26 / Swiss GT 32 - Sliding head lathe
• Swiss GT 26 B / Swiss GT 32 B - Sliding head lathe
• Guidebushless principle

Technische Daten

• Varianten: Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32, Swiss GT 32B
• Maximaler Durchmesser: Swiss GT 13 = 13 mm; Swiss GT 26 = 25,4 mm; Swiss GT 26B = 25,4 mm; Swiss GT 32 = 32 mm; Swiss GT 32B = 32 mm
• Anzahl Linearachsen: 6 (alle Varianten)
• Anzahl C-Achsen: 2 (alle Varianten)
• B-Achse: verfügbar bei 26B und 32B; nicht vorhanden bei 13, 26, 32
• Anzahl unabhängiger Werkzeugsysteme: 2 (alle Varianten)
• Gesamtanzahl der Werkzeugpositionen: Swiss GT 13 = 30; Swiss GT 26 = 40; Swiss GT 26B = 36; Swiss GT 32 = 40; Swiss GT 32B = 36
• Positionen für angetriebene Werkzeuge: Swiss GT 13 = 12; Swiss GT 26 = 14; Swiss GT 26B = 16; Swiss GT 32 = 14; Swiss GT 32B = 16
