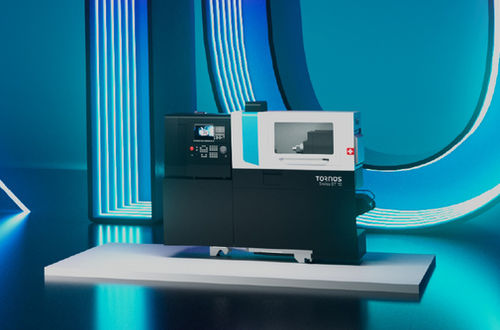

CNC-Drehautomat Swiss DT series

für die Produktion kleiner Teilefür kleine Werkstückefür Produktionsanlagen

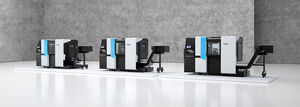

Überblick Die Swiss DT 7 und Swiss DT 10 sind Swiss-Typ Schlittenkopf-Drehmaschinen, ausgelegt für die präzise Serienfertigung kleiner Teile. Sie kombinieren eine kompakte Stellfläche (≈25 % kleiner als vergleichbare 6-Achsen-Maschinen), modulare Konfigurationen und bis zu 33 Werkzeuge, um Bearbeitungszeiten zu reduzieren und gleichzeitig wiederholgenaue Präzision zu gewährleisten. Hochfrequente Luftspindeln und optimierte Antriebsleistungen ermöglichen kürzere Taktzeiten und feine Oberflächen, geeignet für Elektronik, Automotive, Medizin & Dental und Mikromechanik.

Wesentliche Vorteile

• Kompakte Stellfläche für platzbeschränkte Fertigungszellen
• Skalierbare, modulare Konfigurationen entsprechend Prozessanforderungen
• Bis zu 33 Werkzeuge mit bis zu 8 rotierenden Werkzeugen für Mehrprozessfähigkeit
• Ca. 10 % schnellere Taktzeiten gegenüber Vorgängergeneration
• Hohe Wiederholgenauigkeit für Chargenstabilität

Medizin & Dental

• Swiss-Präzision für komplexe medizinische und dentale Geometrien
• Schnellere Rüstzeiten (≈15 % Reduktion) zur Unterstützung kundenspezifischer oder kleiner Serien
• Hohe Wiederholgenauigkeit geeignet für chirurgische Bauteile

Mikromechanik

• Mikrometerpräzision für winzige Komponenten und Baugruppen
• 33-Werkzeug-Kapazität ermöglicht kombinierte Dreh-, Fräs- und Bohroperationen
• Geeignet für kleine Zahnwellen, Mikroschrauben und ähnliche Kleinteile

Elektronik

• Plattform für präzise elektronische Bauteile und Steckverbinder
• Hochfrequente Spindeln ermöglichen feine Oberflächen und enge Toleranzen
• Kompakte Bauweise lässt sich in moderne Produktionslinien integrieren

Automotive

• Ausgelegt für Hochvolumenfertigung kleiner, toleranzenger Bauteile wie Steckverbinder und Buchsen
• Hoher Durchsatz bei kurzen Taktzeiten und wiederholgenauer Präzision
• Modulare Optionen ermöglichen prozessspezifische Werkzeuganordnungen

Technische Daten (Zusammenfassung) Swiss DT | | 7/6 | 10/6
Durchmesser | | mm/in | 7 / 0,276 | 10 / 0,39
Standard-Werkstücklänge mit Führungsbuchse | | | 185 / 7,28 | 185 / 7,28
Maximale Anzahl Werkzeuge | | | 33 | 33
Maximale Anzahl rotierender Werkzeuge | | | 8 | 8
Plug-and-play B-Achse | | | - | -
Spindelleistung (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Gegenlaufspindel Leistung (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Direktantrieb Führungsbuchse | | | Nein | Nein

Eigenschaften / technische Spezifikationen

• Modelle: Swiss DT 7 und Swiss DT 10 (Swiss DT Serie)
• Durchmesser-Kapazität: Swiss DT 7 = 7 mm (0,276 in); Swiss DT 10 = 10 mm (0,39 in)
• Standard-Werkstücklänge mit Führungsbuchse: 185 mm (7,28 in)
• Maximale Anzahl Werkzeuge: 33
• Maximale Anzahl rotierender Werkzeuge: 8
• Plug-and-play B-Achse: nicht vorhanden (-)
• Spindelleistung (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp (Haupt- und Gegenlaufspindel)
• Gegenlaufspindel Leistung (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp
• Führungsbuchse mit Direktantrieb: Nein
• Bis zu 33 Werkzeugkapazität für vielseitige Operationen und bis zu 8 rotierende Werkzeuge
• Hochfrequente Luftspindeln für feine Oberflächen und Präzisionsbearbeitung
• Kompakte Stellfläche (ca. 25 % kleiner als vergleichbare 6-Achsen-Maschinen)
• Entwickelt für Anwendungen in Elektronik, Automotive, Medizin & Dental und Mikromechanik
