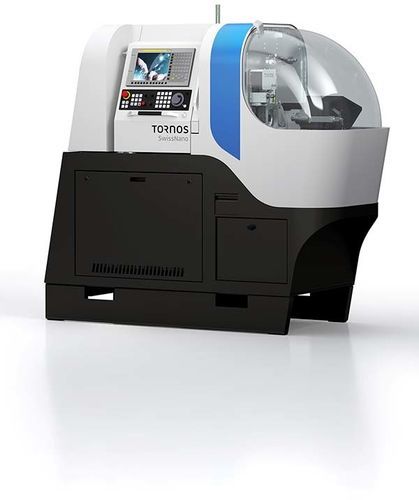

CNC-Drehautomat SwissNano

6-Achsfür die Produktion kleiner Teilefür kleine Werkstücke

Übersicht Entwickelt für Mikro‑ und Nano‑Präzisionsfertigung kleiner Durchmesser. Optimierte Kinematik und thermische Balance sorgen für schnelle Stabilisierung und reproduzierbare Genauigkeit. Akzeptiert Stangendurchmesser bis 10 mm und Werkstücklängen bis 100 mm. Kompatibel mit Tornos Active Chip Breaker Plus zur Verbesserung der Autonomie in der Produktion.

Hauptvorteile

• Hervorragende Präzision für Uhrmacherei und Mikrobauteile
• Multifunktionale Kinematik für Drehen, Bohren, Schneiden/Entgraten sowie Schruppen/Schlichten
• Sehr gute Zugänglichkeit für schnelle Rüstvorgänge
• Unterstützt feste oder rotierende Führungsbuchse sowie Betrieb ohne Führungsbuchse
• Kompakte Aufstellfläche: 1,1 m vorn mit Stangenlader; Maschinenbreite 0,65 m

Produktbeschreibung Der SwissNano ist ausgelegt für die Fertigung sehr kleiner Werkstücke mit hohen Anforderungen an Oberfläche und Maßhaltigkeit. Die kinematische Struktur ermöglicht die Herstellung komplexer Uhrwerksteile und anderer Mikrobauteile und kombiniert Dreh‑ und Fräsoperationen mit exzellenter Oberflächenqualität. Schwerpunkt liegt auf Balance und Wärmemanagement, um die Betriebstemperatur schnell zu erreichen und konstante Serienergebnisse zu gewährleisten.

Varianten und Schlüsseltabelle (nach Modell)
SwissNano 4 — Max. Durchmesser (mm): 4 — Lineare Achsen: 6 — C‑Achsen: 2 — Unabhängige Werkzeugsysteme: 2 — Gesamtzahl Werkzeugplätze: 12 — Drehwerkzeugplätze: 4
SwissNano 7 — Max. Durchmesser (mm): 7 — Lineare Achsen: 6 — C‑Achsen: 2 — Unabhängige Werkzeugsysteme: 2 — Gesamtzahl Werkzeugplätze: 24 — Drehwerkzeugplätze: 10
SwissNano 10 — Max. Durchmesser (mm): 10 — Lineare Achsen: 6 — C‑Achsen: 2 — Unabhängige Werkzeugsysteme: 2 — Gesamtzahl Werkzeugplätze: 24 — Drehwerkzeugplätze: 10

Zusätzliche technische und Nutzungs‑Hinweise

• Kinematik ausgelegt für Mikrokomponenten mit hervorragenden Oberflächen
• Ausgewogene Struktur und thermische Kontrolle für schnelle Stabilisierung
• Unterstützt Rückoperation mit bis zu 2 angetriebenen Werkzeugen zur Erhöhung der Teilekomplexität
• Hochdruckfähig für anspruchsvolle Späneabfuhr und Bearbeitungsbedingungen

Technische Daten

• Serie / Name: SwissNano
• Max. Stangendurchmesser: bis 10 mm (SwissNano 10)
• Max. Werkstücklänge: bis 100 mm
• Produktivitätssteigerung: bis zu 40 % (Herstellerangabe)
• Anzahl linearer Achsen: 6
• Anzahl C‑Achsen: 2
• Unabhängige Werkzeugsysteme: 2
• Gesamtanzahl Werkzeugplätze: 12 (Modell 4) / 24 (Modelle 7 & 10)
• Drehwerkzeugplätze: 4 (Modell 4) / 10 (Modelle 7 & 10)
• Führungsbuchsen‑Optionen: fest, rotierend oder ohne Führungsbuchse
• Aufstellmaß: 1,1 m vorn mit Zuführeinheit; Breite 0,65 m
• Software‑Kompatibilität: Tornos Active Chip Breaker Plus
