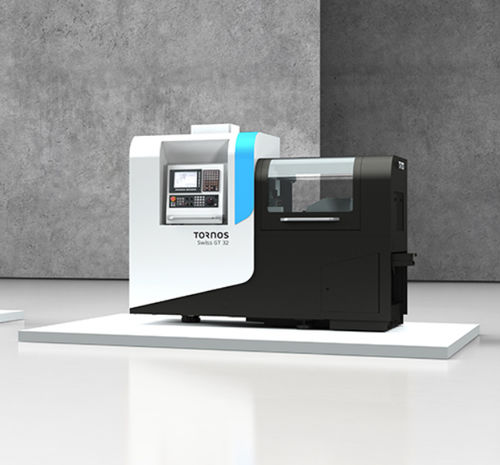

CNC-Drehautomat Swiss GT

6-Achs40 Werkzeugefür komplexe Werkstücke

Produktübersicht
Die Swiss GT Serie umfasst automatische Swiss‑Typ Drehmaschinen, ausgelegt für die Fertigung von kurzen und langen Drehteilen. Die Reihe ermöglicht einfachen Zugriff auf alle Werkzeugstationen und wird standardmäßig mit automatischer Schmieranlage, Spänewanne und großer, abnehmbarer Ölwanne geliefert. Verfügbare Modelle: Swiss GT 13 (13 mm), Swiss GT 26 / 26B (25,4 mm) und Swiss GT 32 / 32B (32 mm).

Hauptvorteile

• Ergonomisches, modulares Design für schnellen Werkzeugzugang
• Betrieb mit oder ohne Führungsbuchse
• Optionale B‑Achse zur Erweiterung der Bearbeitungsmöglichkeiten
• Option für simultane 5‑Achsen Bearbeitung
• Modulares Werkzeugsystem am hinteren Kamm für flexible Aufbauten
• Einfache Einrichtung und Wartung (automatische Schmierung, Spänewanne, abnehmbare Ölwanne)
• Ausgelegt für präzise Drehteilefertigung

Leistungsmerkmale
Die Swiss GT 26 und Swiss GT 32 bieten bis zu 40 Werkzeugpositionen (darunter bis zu 14 angetriebene Werkzeuge); die Swiss GT 13 bis zu 30 Positionen (darunter bis zu 12 angetriebene Werkzeuge). Die Y‑Achse in Gegenbearbeitung erhöht die sekundäre Bearbeitungskapazität deutlich und ermöglicht die Fertigung mancher komplexer Teile ohne Nachbearbeitung.

B‑Achse und optionale Konfigurationen
Die B‑Achse (optional) erweitert die Bearbeitungsmöglichkeiten für komplexe Teile. Die Varianten Swiss GT 26B und Swiss GT 32B verfügen über eine modulare B‑Achsen‑Position, die entweder eine vierte rotierende Bohrstation oder eine Gewindewirbeleinheit aufnehmen kann. Konfigurationen unterstützen modulares Heckwerkzeug, Umrüstungen auf führungsbuchsenlosen Betrieb und zusätzliche angetriebene Werkzeugstationen.

Tabelle - Swiss GT (Zusammenfassung)
Swiss GT | | 13 | 26 | 26B | 32 | 32B
Maximaler Durchmesser | | 13 mm | 25.4 mm | 25.4 mm | 32 mm | 32 mm
Anzahl Linearachsen | | 6 | 6 | 6 | 6 | 6
Anzahl C‑Achsen | | 2 | 2 | 2 | 2 | 2
B‑Achse | | - | - | Ja | - | Ja
Anzahl unabhängiger Werkzeugsysteme | | 2 | 2 | 2 | 2 | 2
Gesamtanzahl Werkzeugpositionen | | 30 | 40 | 36 | 40 | 36
Positionen für angetriebene Werkzeuge | | 12 | 14 | 16 | 14 | 16

Technische Daten / Spezifikationen

• Serie: Swiss GT (Swiss GT 13 / 26 / 26B / 32 / 32B)
• Verfügbare Durchmesser: 13 mm (GT13), 25,4 mm (GT26 / 26B), 32 mm (GT32 / 32B)
• Linearachsen: 6
• C‑Achsen: 2
• B‑Achse: optional bei 26B und 32B (modulare Position für 4. rotierende Bohrstation oder Gewindewirbeleinheit)
• Unabhängige Werkzeugsysteme: 2
• Gesamtwerkzeugpositionen: bis zu 40 je nach Modell
• Positionen für angetriebene Werkzeuge: bis zu 14 (GT26/32), bis zu 16 bei B‑Varianten je nach Konfiguration
• Y‑Achse verfügbar für erhöhte Gegenbearbeitungskapazität
• Optionen: simultane 5‑Achsen Bearbeitung, modulares Werkzeugsystem, Umrüstungen führungsbuchsenlos
• Standardausstattung: automatische Schmieranlage, Spänewanne, große abnehmbare Ölwanne
