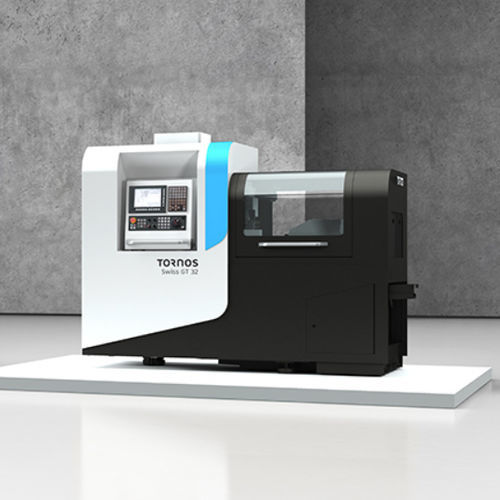

CNC-Drehautomat Swiss GT

5 Achsen oder mehr40 Werkzeugefür kleine Werkstücke

Übersicht
Die Swiss GT Reihe umfasst Langdrehautomaten im Swiss‑Typ, ausgelegt für die wirtschaftliche Fertigung von langen und kurzen Drehteilen. Die Baureihe ermöglicht leichten Zugriff auf Werkzeugstationen und vereinfacht Wartung durch automatische Schmierung, Spänewanne und große, abnehmbare Ölwanne. Verschiedene Durchmesserklassen und modulare Konfigurationen decken unterschiedliche Fertigungsanforderungen ab.

Hauptvorteile

• Ergonomisches, modulares Design
• Arbeit mit oder ohne Führungsbuchse möglich
• Optionale B‑Achse zur Erweiterung der Bearbeitungsmöglichkeiten
• Optionale 5‑Achsen‑Simultanbearbeitung
• Modulares Werkzeugsystem am hinteren Kamm
• Einfache Inbetriebnahme und Feinabstimmung
• Für präzises Drehen von langen und kurzen Bauteilen konzipiert

Funktionale Details

• Verfügbare Modelle: Swiss GT 13, Swiss GT 26, Swiss GT 32 (ebenfalls 26B und 32B mit B‑Achse)
• Swiss GT 26 und Swiss GT 32 können mit bis zu 40 Werkzeugpositionen (inkl. bis zu 14 angetriebene Werkzeuge) konfiguriert werden; Swiss GT 13 bis zu 30 Positionen (inkl. bis zu 12 angetriebene Werkzeuge)
• Y‑Achse in Gegenbearbeitung verfügbar für erweiterte Sekundärbearbeitungen und zur Reduzierung von Nacharbeiten
• Optionale B‑Achse (26B / 32B) mit modularer Position, die entweder eine vierte rotierende Bohrstation oder eine Gewindewirbeleinheit aufnehmen kann
• Modularer hinterer Kamm für flexible Werkzeugkonfigurationen

Technischer Vergleich (Tabelle)
Swiss GT | 13 | 26 | 26B | 32 | 32B
Maximaler Durchmesser (mm) | 13 | 25.4 | 25.4 | 32 | 32
Anzahl Linearachsen | 6 | 6 | 6 | 6 | 6
Anzahl C‑Achsen | 2 | 2 | 2 | 2 | 2
B‑Achse | - | - | Ja | - | Ja
Anzahl unabhängiger Werkzeugsysteme | 2 | 2 | 2 | 2 | 2
Gesamtzahl der Werkzeugpositionen | 30 | 40 | 36 | 40 | 36
Positionen für angetriebene Werkzeuge | 12 | 14 | 16 | 14 | 16

Technische Spezifikationen

• Modelle: Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32, Swiss GT 32B
• Max. Werkstückdurchmesser: 13 mm (GT13), 25,4 mm (GT26 / GT26B), 32 mm (GT32 / GT32B)
• Linearachsen: 6
• C‑Achsen: 2
• B‑Achse: optional bei 26B und 32B (modulare Position für zusätzliche rotierende Bohrstation oder Gewindewirbeleinheit)
• Gesamtzahl Werkzeugpositionen: bis zu 40, modellabhängig
• Angetriebene Werkzeugpositionen: bis zu 16, modellabhängig
• Y‑Achse für Gegenbearbeitung verfügbar
• Standardausstattung: automatische Schmiereinheit, Spänewanne und abnehmbare Ölwanne mit großem Volumen
