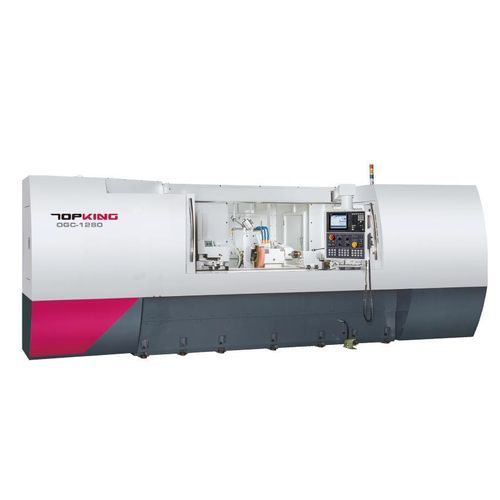

Rundschleifzentrum OGC series

für WerkstückehorizontalCNC

EINFÜHRUNG
Die TOPKING CNC Zylinderschleifmaschine — OGC-Serie ist für hochpräzise Außenrundschliffe ausgelegt. X- und Z-Achse werden von präzisen Kugelgewindetrieben und Servomotoren angetrieben. Die Maschine verfügt über ein leistungsfähiges CNC-System mit grafischer Bedienoberfläche für eine vereinfachte Einrichtung und Bedienung.

KAPAZITÄT
Schwenk über Tisch: Ø320 / Ø420 mm
Spitzenabstand: 2000 mm
Max. Schleifdurchmesser: Ø300 / Ø400 mm
Max. Schleiflänge: 2000 mm
Schleifscheibe: Ø405 x 50 x Ø127 mm

MASCHINENMERKMALE
BENUTZERFREUNDLICHES BEDIENSYSTEM
Der eingebaute CNC-Regler mit GUI führt den Bediener grafisch durch die Aufteilung komplexer Bauteile in Schleif- und Dressvorgänge. Keine manuelle G/M-Programmierung erforderlich, was die Einrichtung vereinfacht.

RIGIDE MASCHINENBASIS
Die Konstruktion setzt auf hohe Steifigkeit statt Leichtbau, um Stabilität und Maßhaltigkeit beim Schleifen zu gewährleisten.

HYDROSTATTISCHES SCHMIERSYSTEM
Die Führungen von Tisch und Schleifkopf werden automatisch hydrostatisch geschmiert, wodurch Laufruhe und Vorschubgenauigkeit verbessert werden.

AUFBAU DES SCHLEIFKOPFES
Die Schleifspindel besteht aus legiertem SNCM-220-Stahl und wird normalisiert, gehärtet/angelassen, karbonisiert und kryobehandelt, anschließend präzise geschliffen und poliert (Oberflächenhärte > HRC62) für minimale Verformung und lange Präzision.

SPANN- UND MITLAUF
Die Arbeitsspindel verwendet Präzisionslager; der angetriebene Spindelkopf wird von einem Servomotor stufenlos geregelt. Der Reitstock ist mit Ölbadschmierung und Ölstandsanzeige ausgestattet; Reitstockverstellung manuell (Hub 25 mm).

DIAMANTDRESSIERER
Reitstockmontierter Diamant-Dressierhalter mit verschiedenen Dressieroptionen je nach Werkstückanforderung.

SCHLEIFZYKLUS
Grafische Darstellungen von Schleif- und Dressfolgen werden zur Prozessführung und Wiederholbarkeit bereitgestellt.

SPEZIFIKATION

• Serie: OGC series
• Modelle: OGC-1280, OGC-1680
• Spitzenabstand: 2000 mm
• Max. Schleifdurchmesser: Ø300 mm (OGC-1280) / Ø400 mm (OGC-1680)
• Max. Schleiflänge: 2000 mm
• Schleifscheibe: Ø405 x 50 x Ø127 mm, Umfangsgeschwindigkeit 45 m/sec
• X-Achsen-Hub: 250 mm; Z-Achsen-Hub: 2540 mm
• Leistung Schleifspindel: 3.75 kW (Option 5.5 kW)
• Maschinenabmessungen: 7700 x 2470 x 2306 mm
• Eigengewicht ca.: 6000 kg (OGC-1280) / 6200 kg (OGC-1680)

ZUBEHÖR - STANDARDZUBEHÖR

• CNC-Steuerung (Marke: Mitsubishi) x 1 Satz
• Schleifscheibe und Flansch x 1 Satz
• Hartmetall-Punkte (2 Stk./Satz) x 1 Satz
• Diamant-Dressierhalter (reitstockmontiert) x 1 Satz
• Linearmaßstab für X-Achse x 1 Satz
• Schleifscheiben-Inverter x 1 Satz
• Elektrisches System x 1 Satz
• Vollverschlossene Spritzschutzverkleidung x 1 Satz
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitslampe x 1 Satz
• Werkzeuge (Nivellierunterlage) und Werkzeugkasten x 1 Satz

ZUBEHÖR - OPTIONALES ZUBEHÖR

• Zubehör für Innenrundschleifen (inkl. einer Spindel und Schleifscheiben-Inverter)
• Hydraulischer Reitstock
• Cam-locked Antriebsbacken
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Abstützung
• Verstellbare 3-Punkt Abstützung
• Verstellbares 3-Backen Drehfutter
• Verstellbares 4-Backen Drehfutter
• Wuchten-Ständer und Arbor für Schleifscheibe
• Automatische Schleifscheiben-Balanciereinrichtung
• Ersatz-Schleifscheibe und Flansch
• Rollen-Dressiergerät
• Tastkopf
• Automatische In-Process Messung
• Spielregelung
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider
