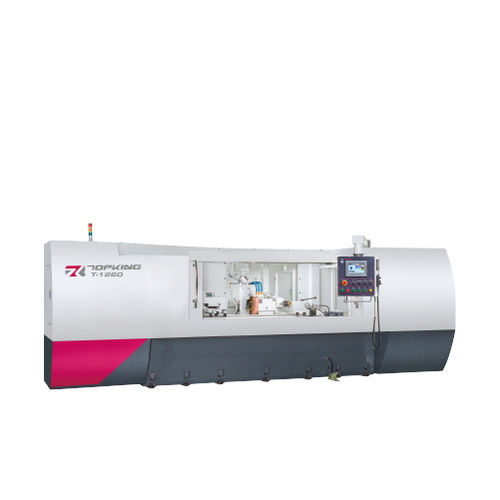

Rundschleifmaschine T series

für WerkstückehorizontalNC

EINFÜHRUNG
Die TOPKING Zylinderschleifmaschine T‑Serie ist für mehrstufiges und stufenweises Schleifen zylindrischer Werkstücke ausgelegt. Die X- und Z-Achsen werden von NC-Servomotoren mit Kugelgewindetrieben angetrieben. Die T‑Serie verfügt über ein leistungsfähiges grafisches Bedienungssystem, das die Programmierung vereinfacht und die automatische Ausführung von Schleif- und Dresszyklen, Korrekturen sowie die Koordinatenspeicherung (mechanischer Ursprung, Schleifen, Dressen, Kompensation) ermöglicht.

KAPAZITÄT
Tisch-Drehdurchmesser: Ø320 / Ø420 mm
Spitzenweite: 1500 mm
Max. Schleifdurchmesser: Ø300 / Ø400 mm
Schleifscheibe: Ø405 x 50 x Ø127 mm

MASCHINENMERKMAL — LEISTUNGSFÄHIGE GRAFISCHE BENUTZEROBERFLÄCHE
■ Die grafische Dialogoberfläche bietet eine intuitive Bedienumgebung. Numerische Programmierung automatisiert Schleif- und Dresszyklen, Korrekturen und weitere Befehle. Ein-Tasten-Koordinatenspeicherung für mechanischen Ursprung, Schleifen, Dressen und Kompensation. Verschiedene Schleif- und Dressverfahren sind wählbar.

MASCHINENMERKMAL — STARRES MASCHINENBETT
■ Verstärkte Struktur mit dickerer Führungsauflage, 1V 1 Flachführungsstruktur und einem schmierkonzept auf statischem Druckprinzip, um hohe Präzision und Stabilität beim Schleifen zu gewährleisten.

MASCHINENMERKMAL — HYDROSTATES SCHMIERSYSTEM
■ Die Führungen von Tisch und Schleifkopf werden durch ein automatisches hydrostatisches Schmiersystem versorgt, das die Schmierleistung, Laufruhe und Vorschubpräzision verbessert.

MASCHINENMERKMAL — SCHLEIFKOPF-KONSTRUKTION
■ Die G.W.-Spindel besteht aus legiertem Stahl SNCM-220 mit mehrmaligen Wärmebehandlungen, Präzisionsschleifen und Spiegelfinish; Oberflächenhärte über HRC62 zur Sicherung langfristiger Präzision und Verschleißfestigkeit.

MASCHINENMERKMAL — ARBEITSKOPF UND MITLÄUFER
■ Die Arbeitsspindel verwendet Präzisionslager und wird von einem Servomotor mit stufenloser Drehzahl angetrieben. Die feste Bauform der Arbeitsspindel verbessert die Genauigkeit. Die Mitläufer (Reitstock) verwenden Ölbadschmierung und verfügen über eine Ölstandsanzeige.

MASCHINENMERKMAL — DIAMANT-WERKZEUGHALTER
■ Diamant-Werkzeughalter, am Reitstock montiert, ist enthalten. Verschiedene Dressvorrichtungen sind erhältlich, um Bauteilanforderungen zu erfüllen.

SPEZIFIKATION
Capacity | T-1260 | T-1660
Tisch-Drehdurchmesser | Ø320 mm | Ø420 mm
Spitzenweite | 1500 mm | 1500 mm
Max. Schleifdurchmesser | Ø300 mm | Ø400 mm
Max. Schleiflänge | 1500 mm | 1500 mm
Max. Belastung zwischen Spitzen | 100 kg | 150 kg
Spitzenhöhe (von Tisch zur Spitze) | 160 mm | 210 mm

Schleifscheibe (Außendurchm. x Breite x Innendurchm.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Lineargeschwindigkeit | 33 m/sec | 33 m/sec

Arbeitstisch (Schwenkwinkel) | -3° ~ +8° | -3° ~ +8°
Arbeitskopf (Schwenkwinkel) | -30° ~ +90° | -30° ~ +90°
Spitzenaufnahme | MT. No. 4 | MT. No. 4
Spindeldrehzahl | 10 ~ 300 rpm | 10 ~ 300 rpm
Max. Belastung Spindel (Werkzeughalter inkl.) | 35 kg (max. Länge:150 mm) | 35 kg (max. Länge:150 mm)

Reitstock (Spitzenaufnahme) | MT. No. 4 | MT. No. 4
Reitstock-Mitbewegung | Manueller Typ | Manueller Typ
Reitstock-Hub | 25 mm | 25 mm

X-Achsen Hub (max.) | 250 mm | 250 mm
Schnellvorschub X | 6000 mm/Min | 6000 mm/Min
Automatische Vorschubgeschwindigkeit X | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Mindest-Vorschubeinstellung X | 0.001 mm | 0.001 mm

Z-Achsen Hub (max.) | 1265 mm | 1265 mm
Schnellvorschub Z | 6000 mm/Min | 6000 mm/Min
Automatische Vorschubgeschwindigkeit Z | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Mindest-Vorschubeinstellung Z | 0.001 mm | 0.001 mm

Antriebsmaschinen (Schleifscheiben-Spindel) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Arbeitsspindel-Motor (Servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Schleifkopf-Antrieb X (Servo) | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Tischantrieb Z (Servo) | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Schmierölpumpe | 0.37 kW | 0.37 kW
Spindel-Schmierölpumpe | 0.18 kW | 0.18 kW
Kühlmittelpumpe | 0.18 kW | 0.18 kW

Tankkapazitäten (Spindel-Schmieröltank) | 18 L | 18 L
Schmieröltank | 22 L | 22 L

Maschinenabmessung (L x W x H) | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
Nettogewicht | 4100 kg | 4300 kg
Spitzenhöhe (vom Boden zur Spitze) | 1095 mm | 1145 mm

STANDARDZUBEHÖR

• Schleifscheibe und Flansch x 1 Set
• Hartmetall-Spitzen (2 Stk./Satz) x 1 Set
• Diamant-Werkzeughalter (am Reitstock montiert) x 1 Set
• Elektrisches System x 1 Set
• Schmiersystem x 1 Set
• Kühlsystem x 1 Set
• Arbeitslampe x 1 Set
• Werkzeuge (Nivellierplatte) und Werkzeugkasten x 1 Set

OPTIONALES ZUBEHÖR

• Innenbearbeitungseinrichtung (inkl. einer Spindel und G.W. Inverter)
• Hydraulischer Reitstock
• Cam-locked Typ Antriebs-Kupplung
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Stützvorrichtung
• 3-Punkt Stützvorrichtung
• 3-Backen Drehfutter
• 4-Backen Drehfutter
• Ersatz-Schleifscheibe und Flansch
• Diamant-Walzendressiergerät (Anschluss an Arbeitsspindel per Flansch)
• Wuchtständer & Wellenaufnehmer
• Automatischer Schleifscheibenwuchtapparat
• Tastkopf
• Automatische In-Prozess Messvorrichtung
• Halb-Spritzschutz
• Vollständig geschlossene Spritzschutzhaube
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Ölnebelabscheider

VIDEO
Integriertes Produktvideo verfügbar, das eine Einrichtungs-Mehrstufen-Schleifbearbeitung mit Tastkopf für die T‑Serie demonstriert.

EIGENSCHAFTEN / TECHNISCHE ANGABEN

• Serie: T series (2NC series)
• Abgedeckte Modelle: T-1260, T-1660
• Spitzenweite: 1500 mm
• Tisch-Drehdurchmesser: T-1260 Ø320 mm; T-1660 Ø420 mm
• Max. Schleifdurchmesser: T-1260 Ø300 mm; T-1660 Ø400 mm
• Schleifscheibengröße: Ø405 x 50 x Ø127 mm
• X-Achsen Hub: 250 mm; Z-Achsen Hub: 1265 mm
• Schnellvorschub: 6000 mm/min (X und Z)
• Automatische Vorschubgeschwindigkeit: 0.001 ~ 2000 mm/min
• Schleifscheiben-Spindelmotor: 3.75 kW (Option 5.5 kW)
• Arbeitsspindelmotor: 1.8 kW (AC servo)
• Tischantrieb Z: 3.5 kW (AC servo)
• Maschinenabmessung (L x W x H): 6178 x 2910 x 2310 mm
• Nettogewicht: T-1260 4100 kg; T-1660 4300 kg
