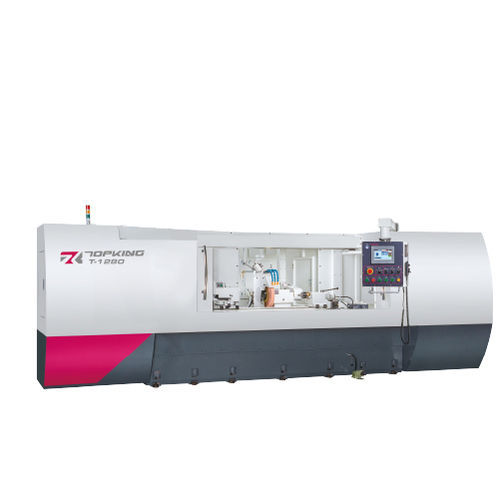

Rundschleifmaschine T series

für WerkstückehorizontalNC

EINLEITUNG
Für lange Wellen und schwere Bauteile bis 2000 mm Spitzenweite ausgelegt, sind die T-1280 und T-1680 Zentrier-Zylinder-Schleifmaschinen, die Unterstützung und Stabilität gewährleisten. Drehdurchmesser über Tisch: Ø320 mm (T-1280) bzw. Ø420 mm (T-1680). Maximale Last zwischen Spitzen: 100 kg (T-1280) und 150 kg (T-1680). Die intuitive Touchscreen-GUI ermöglicht das Einrichten von Schleif- und Dresszyklen ohne G-Code-Programmierung. Verstärkte Maschinensteifigkeit und ein integriertes hydrostatisches Schmiersystem dämpfen Vibrationen bei Langachsenbearbeitung und ermöglichen Mikron-Präzision über lange Distanzen.

KAPAZITÄT
Drehdurchmesser über Tisch: Ø320 / Ø420 mm
Spitzenweite: 2000 mm
Max. Schleifdurchmesser: Ø300 / Ø400 mm
Schleifscheibe — Größe: Ø405 x 50 x Ø127 mm

MASCHINENMERKMALE

• Grafische Benutzeroberfläche: Intuitive Touchscreen-GUI für Numerische Programmierung, automatische Ausführung von Schleif- und Dresszyklen, Koordinatenspeicherung und verschiedene Schleif-/Dressmethoden.
• Steifer Maschinenunterbau: Schwerere Konstruktion mit verstärktem Gleitlagersitz und 1V+1-Flachführung für erhöhte Steifigkeit und Stabilität.
• Hydrostatisches Schmierungssystem: Automatische hydrostatische Schmierung der Führungen von Tisch und Schleifkopf zur Verbesserung der Vorschubgleichmäßigkeit und Bearbeitungsgenauigkeit.
• Schleifkopf-Konstruktion: G.W.-Spindel aus legiertem Stahl SNCM-220 mit mehrfachem Wärmebehandlungsprozess und Präzisionsschleifen; Oberflächenhärte über HRC62°.
• Werk- und Reitstock: Präzisionslager, servogetriebener Werkspindelkopf mit stufenloser Drehzahlregelung, feste Werkspindel und ölbadgeschmierter Reitstock mit Ölstandanzeige.
• Diamant-Werkzeughalter: Reitstockmontierter Diamant-Werkzeughalter; verschiedene Dressvorrichtungen je nach Bauteilanforderung.
• Marke: TOPKING Steuerungs- und Engineering-Funktionen integriert.

SPEZIFIKATION
Kapazität | T-1280 | T-1680
Drehdurchmesser über Tisch | Ø320 mm | Ø420 mm
Spitzenweite | 2000 mm | 2000 mm
Max. Schleifdurchmesser | Ø300 mm | Ø400 mm
Max. Schleiflänge | 2000 mm | 2000 mm
Max. Last zwischen Spitzen | 100 kg | 150 kg
Mittelhohe (Tisch -> Spitzenende) | 160 mm | 210 mm

Schleifscheibe — Größe (O.D. x Breite x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Lineargeschwindigkeit | 33 m/sec | 33 m/sec

Arbeitstisch — Schwenkwinkel | -1° ~ +7° | -1° ~ +7°

Werkspindel — Schwenkwinkel | -30° ~ +90° | -30° ~ +90°
Mittenkonus | MT. No. 4 | MT. No. 4
Spindeldrehzahl | 10 ~ 300 rpm | 10 ~ 300 rpm
Max. Belastung Spindel (inkl. Werkzeughalter) | 35 kg (max. Länge: 150 mm) | 35 kg (max. Länge: 150 mm)

Reitstock — Mittenkonus | MT. No. 4 | MT. No. 4
Mittenverstellung | Manuell | Manuell
Reitstockhub | 25 mm | 25 mm

X-Achse Verfahrweg — Max. Verfahrweg | 250 mm | 250 mm
Eilganggeschwindigkeit | 6000 mm/min | 6000 mm/min
Autom. Vorschubgeschwindigkeit | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Mindest-Vorschubeinstellung | 0.001 mm | 0.001 mm

Z-Achse Verfahrweg — Max. Verfahrweg | 2540 mm | 2540 mm
Eilganggeschwindigkeit | 6000 mm/min | 6000 mm/min
Autom. Vorschubgeschwindigkeit | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Mindest-Vorschubeinstellung | 0.001 mm | 0.001 mm

Antriebsarten — Schleifspindel | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Werkspindel-Motor (Servomotor) | 1.8 kW (AC Servo) | 1.8 kW (AC Servo)
Wheelhead X-Achse (Servomotor) | 1.5 kW (AC Servo) | 1.5 kW (AC Servo)
Tisch Z-Achse (Servomotor) | 3.5 kW (AC Servo) | 3.5 kW (AC Servo)
Öl-Pumpe Schmierung | 0.37 kW | 0.37 kW
Öl-Pumpe Spindel | 0.18 kW | 0.18 kW
Kühlmittelpumpe | 0.18 kW | 0.18 kW

Tankvolumen — Schmierölbehälter Spindel | 18 L | 18 L
Schmierölbehälter | 22 L | 22 L

Maschine — Abmessung (L x W x H) | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
Nettogewicht | 6000 kg | 6200 kg
Mittenhöhe (Boden -> Spitzenende) | 1095 mm | 1145 mm
* Technische Daten und Abmessungen können ohne Ankündigung geändert werden.

ZUBEHÖR
STANDARDZUBEHÖR

• Schleifscheibe und Flansch x 1 Set
• Hartmetall-Spitzen (2 Stk./Set) x 1 Set
• Diamant-Werkzeughalter (reitstockmontiert) x 1 Set
• Elektrische Anlage x 1 Set
• Schmiersystem x 1 Set
• Kühlsystem x 1 Set
• Arbeitslampe x 1 Set
• Werkzeuge (Nivellierpad) und Werkzeugkasten x 1 Set

OPTIONALES ZUBEHÖR

• Aufsatz für Innenrundschleifen (inkl. einer Spindel und G.W. Wechselrichter)
• Hydraulischer Reitstock
• Cam-locked Antriebsbacke
• Werkstückhalter 2 Stk./Set
• 2-Punkt Spitzenstütze
• 3-Punkt Spitzenstütze
• 3-Backen-Futter
• 4-Backen-Futter
• Ersatz-Schleifscheibe und Flansch
• Diamant-Rollen-Dressiergerät (Anschluss an Werkspindel per Flansch)
• Rundlauf-Prüfstand & Welle
• Automatischer Schleifscheibenwuchtgerät
• Messsonde
• Autom. In-Process Messgerät
• Halbschutzhaube
• Vollständig geschlossene Schutzhaube
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider

VIDEO
Produkt beinhaltet ein Demonstrations-/Übersichts-Video.

TECHNISCHE DATEN

• Serie: T series
• Modelle: T-1280, T-1680
• Drehdurchmesser über Tisch: Ø320 mm (T-1280) / Ø420 mm (T-1680)
• Spitzenweite: 2000 mm
• Max. Schleifdurchmesser: Ø300 mm (T-1280) / Ø400 mm (T-1680)
• Max. Schleiflänge: 2000 mm
• Max. Last zwischen Spitzen: 100 kg (T-1280) / 150 kg (T-1680)
• Schleifscheibengröße: Ø405 x 50 x Ø127 mm
• Lineargeschwindigkeit Schleifscheibe: 33 m/sec
• Spindeldrehzahl: 10 ~ 300 rpm
• Weitere Motor- und Leistungsdaten wie in den Spezifikationen aufgeführt
