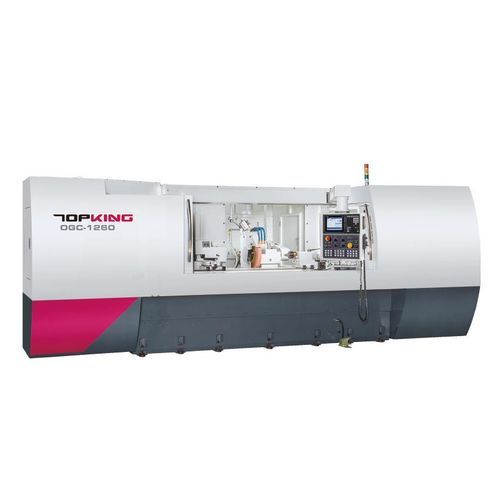

Rundschleifmaschine OGC series

für WerkstückehorizontalCNC

EINFÜHRUNG
Die OGC-Baureihe von TOPKING Zylinderschleifmaschinen ist für präzises Außen- und Innen-Zylinderschleifen mit grafischer CNC-Bedienoberfläche ausgelegt. X- und Z-Achse werden von präzisen Kugelgewindetrieben und Servomotoren angetrieben. Die integrierte CNC-Steuerung mit GUI vereinfacht die Prozesskonfiguration und reduziert Programmieraufwand.

KAPAZITÄT
Schwenkmaß über Tisch: Ø320 / Ø420 mm
Spitzenweite: 1500 mm
Max. Schleifdurchmesser: Ø300 / Ø400 mm
Max. Schleiflänge: 1500 mm
Schleifscheibe: Ø405 x 50 x Ø127 mm

MASCHINENMERKMALE

• BENUTZERFREUNDLICHES BEDIENSYSTEM : Integriertes CNC mit GUI führt den Bediener durch die Aufteilung komplexer Bauteile in einzelne Schleifschritte; Prozessbearbeitung und Dressieren erfolgen numerisch ohne manuelle G/M-Codes.
• RIGIDE MASCHINENBASIS : Verstärktes Strukturdesign erhöht die Maschinensteifigkeit gegenüber leichten Bauweisen.
• HYDROSTATISCHES SCHMIERSYSTEM : Führungen von Tisch und Schleifkopf werden durch ein automatisches hydrostatisches Schmiersystem versorgt für geschmeidigere Bewegungen und höhere Vorschubgenauigkeit.
• AUFBAU DES SCHLEIFKOPFS : G.W.-Spindel aus Legierungsstahl SNCM-220 mit Normalisieren, Härten, Einsatzhärten und Kryobehandlung, gefolgt von Präzisionsschleifen und Spiegeloberfläche; Oberflächenhärte ≥ HRC62° zur Minimierung von Verformung und Verschleiß.
• ARBEITS- UND ZAPFENSPINDEL : Präzisionslager in der Arbeitswelle; servogetriebener Arbeitskopf mit stufenloser Drehzahlanpassung; feste Spindelbauart für Stabilität; Reitstock mit Ölbadschmierung und Ölstandsanzeige.
• DIAMANT-WERKZEUGHALTER : Reitstockmontierter Diamanthalter verfügbar; kompatibel mit verschiedenen Dressiereinrichtungen je nach Bauteilanforderung.

SCHLEIFZYKLUS
Typische Schleif- und Dressdiagramme werden zur Prozessplanung bereitgestellt.

STANDARDZUBEHÖR

• CNC-Steuerung (Mitsubishi) x 1 Satz
• Schleifscheibe und Flansch x 1 Satz
• Hartmetall-Spitzen (2 Stk./Satz) x 1 Satz
• Diamant-Werkzeughalter (reitsockelmontiert) x 1 Satz
• Linearmaßstab für X-Achse x 1 Satz
• Schleifscheiben-Inverter x 1 Satz
• Elektrisches System x 1 Satz
• Vollständig geschlossener Spritzschutz x 1
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitslampe x 1
• Werkzeuge (Nivellierplatten) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Innenbearbeitungsaufsatz (inkl. einer Spindel und G.W.-Inverter)
• Hydraulischer Reitstock
• Nockenverriegelte Antriebszangen
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Spitzenlager
• Verstellbares 3-Punkt Spitzenlager
• Verstellbarer 3-Backen-Drehfutter
• Verstellbarer 4-Backen-Drehfutter
• Wuchthilfe und Arbor für Schleifscheibe
• Automatischer Schleifscheibenwuchtgerät
• Ersatz-Schleifscheibe und Flansch
• Walzenschleifdressing
• Kontakt-Tastkopf
• Automatische In-Prozess-Messung
• Spaltüberwachung
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider

TECHNISCHE DATEN

• Schwenkmaß über Tisch: Ø320 mm / Ø420 mm
• Spitzenweite: 1500 mm
• Max. Schleifdurchmesser: Ø300 mm / Ø400 mm
• Max. Schleiflänge: 1500 mm
• Max. Traglast zwischen Spitzen: 100 kg / 150 kg
• Mittenhöhe (Tisch → Spitzen): 160 mm / 210 mm
• Schleifscheibengröße (Ø x Breite x Bohrung): Ø405 x 50 x Ø127 mm
• Schleifscheiben-Geschwindigkeit: 45 m/sec
• Tischschwenkwinkel: -3° ~ +8°
• Schleifkopfschwenkwinkel: -30° ~ +90°
• Spindelkonus Kopf: MT Nr. 4
• Spindeldrehzahl: 10 ~ 300 rpm
• Max. Belastung der Spindel (mit Werkzeughalter): 35 kg (max. Länge: 150 mm)
• Reitstockkonus: MT Nr. 4
• Reitstockverstellung: manuell
• Reitstockhub: 25 mm
• X-Achsen Hub (max.): 250 mm
• X-Achsen Schnellvorschub: 6000 mm/min
• X-Achsen Auto-Vorschub: 0.001 ~ 2000 mm/min
• X-Achsen Mindestvorschub-Einstellung: 0.001 mm
• Z-Achsen Hub (max.): 1805 mm
• Z-Achsen Schnellvorschub: 6000 mm/min
• Z-Achsen Auto-Vorschub: 0.001 ~ 2000 mm/min
• Z-Achsen Mindestvorschub-Einstellung: 0.001 mm
• Antriebe - Schleifspindel: 3.75 kW (5.5 kW)
• Antrieb - Kopfspindel (Servo): 1.8 kW (AC-Servo)
• Antrieb - Vorschub Kopf X (Servo): 1.5 kW (AC-Servo)
• Antrieb - Vorschub Tisch Z (Servo): 3.5 kW (AC-Servo)
• Schleifspindel-Schmierpumpe: 0.18 kW
• Schmierölpumpe: 0.37 kW
• Kühlmittelpumpe: 0.18 kW
• Schleifspindel-Öltank: 18 L
• Schmieröl-Tank: 22 L
• Maschinenabmessungen: 6100 x 2470 x 2306 mm
• Eigengewicht: 4800 kg / 5000 kg
• Mittenhöhe (Boden → Spitze): 1095 mm / 1145 mm
• Hinweis: * Spezifikationen und Abmessungen sind ohne Vorankündigung änderbar.
