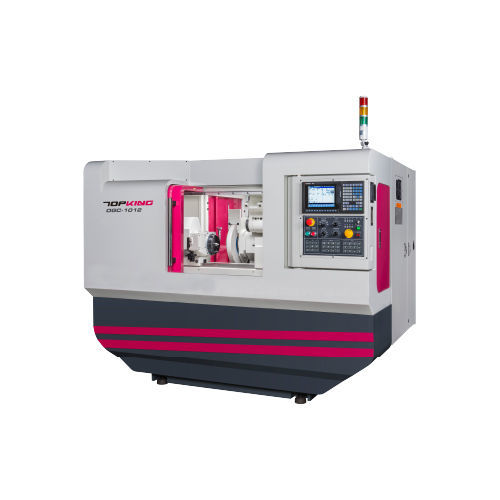

Rundschleifmaschine OGC-1012

für WerkstückehorizontalCNC

Einführung
Die OGC-1012 ist eine CNC-Außenschleifmaschine (Zylinderschleifmaschine) für präzise Außenbearbeitung von Wellen und zylindrischen Bauteilen. X- und Z-Achsen werden von Präzisionskugelgewindetrieben und Servomotoren angetrieben. Ein integriertes CNC-System mit grafischer Benutzeroberfläche (GUI) vereinfacht die Prozessprogrammierung und das Dressieren der Schleifscheibe.

| LEISTUNG

• Aufspann-Ø (über Tisch): Ø270 mm
• Spitzenweite: 300 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 300 mm
• Schleifscheibe: Ø355 x 38~50 x Ø127 mm

MASCHINENMERKMALE

• BEDIENSYSTEM FÜR ANWENDER: Integriertes CNC mit GUI zur grafischen Bearbeitung von Schleif- und Dressprozessen ohne komplexe G/M-Programmierung.
• STARRE MASCHINENBETT: Massiver Aufbau zur Verbesserung der Steifigkeit und Stabilität beim Schleifen.
• HYDROSTATISCHES SCHMIERSYSTEM: Automatische hydrostatische Schmierung der Führungsflächen von Tisch und Schleifkopf für gleichmäßige Vorschübe und Präzision.
• WELLENKOPF-KONSTRUKTION: Schleifspindel aus legiertem Stahl SNCM-220 mit Wärmebehandlung und präziser Bearbeitung; Oberflächenhärte > HRC62 für Dauerpräzision und Verschleißfestigkeit.
• ARBEITSWELLE & MITTELPUNKT: Präzisionslager und servogetriebener Arbeitskopf mit stufenloser Drehzahl; feste Arbeitswelle für hohe Genauigkeit; Reitstock mit Ölbadschmierung und Ölstandsanzeige.
• DIAMANT-WERKZEUGHALTER (Gleitermontage): Dressvorrichtung am Z-Achsen-Schlitten zur Minimierung von Dressfehlern; verschiedene Dressvorrichtungen verfügbar.

SCHLEIFZYKLUS
Grafische Schleif- und Dresszyklen sind im CNC-System hinterlegt und dienen als Prozessvorlage für reproduzierbare Ergebnisse.

SPEZIFIKATION
Leistung:
Aufspann-Ø: Ø270 mm
Spitzenweite: 300 mm
Max. Schleifdurchmesser: Ø250 mm
Max. Schleiflänge: 300 mm
Max. Belastung zwischen Spitzen: 60 kg
Zentrumshöhe (von Tisch zur Spitze): 135 mm

Schleifscheibe:
Größe (AØ x Breite x IØ): Ø355 x 38~50 x Ø127 mm
Umfangsgeschwindigkeit: 45 m/s

Werk-Tisch:
Schwenkwinkel: 0° ~ 12°

Arbeitskopf:
Schwenkwinkel: -30° ~ +90°
Spitzenkegel: MT Nr. 3 (opt.: MT Nr. 4)
Spindeldrehzahl: 10 ~ 300 U/min
Max. Belastung der Spindel (inkl. Werkzeughalter): 15 kg (Max. Länge: 150 mm)

Reitstock:
Spitzenkegel: MT Nr. 3 (opt.: MT Nr. 4)
Spitzenbewegung: Manuell
Reitstockhub: 25 mm

X-Achsen Hub:
Max. Hub: 220 mm
Schnellfahrgeschwindigkeit: 6000 mm/min
Automatische Vorschubgeschwindigkeit: 0,001 ~ 2000 mm/min
Minimale Vorschubeinstellung: 0,001 mm

Z-Achsen Hub:
Max. Hub: 560 mm
Schnellfahrgeschwindigkeit: 6000 mm/min
Automatische Vorschubgeschwindigkeit: 0,001 ~ 2000 mm/min
Minimale Vorschubeinstellung: 0,001 mm

Antriebsmotoren:
Schleifspindel: 3,75 kW (5,5 kW opt.)
Arbeitswellenmotor (Servo): 0,85 kW
X-Achse Vorschub (Servo): 1,0 kW
Z-Achse Tischvorschub (Servo): 1,5 kW
Spindel-Schmierölpumpe: 0,18 kW
Schmierölpumpe: 0,075 kW
Kühlmittelpumpe: 0,18 kW

Tankvolumen:
Spindel-Schmieröltank: 14 L
Schmieröltank: 15 L

Maschine:
Maschinenmaße (L x B x H): 2200 x 1860 x 2140 mm
Nettogewicht: 2600 kg
Zentrumshöhe (Boden bis Spitze): 1057 mm

ZUBEHÖR
STANDARDZUBEHÖR

• CNC-Steuerung (Brand: Mitsubishi) x 1 Satz
• Schleifscheibe und Flansch x 1 Satz
• Hartmetall-Außenmitten (2 Stk./Satz) x 1 Satz
• Diamant-Werkzeughalter (Gleitermontage) x 1 Satz
• Linearmaßstab für X-Achse x 1 Satz
• Schleifscheiben-Umrichter x 1 Satz
• Elektrisches System x 1 Satz
• Vollumhausung / Spritzschutz x 1 Satz
• Schmiersystem x 1 Satz
• Kühlmittelsystem x 1 Satz
• Arbeitslampe x 1 Satz
• Werkzeuge (Nivellierpads) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Innenrichteinrichtung (inkl. einer Spindel und Schleifscheiben-Umrichter)
• Hydraulischer Reitstock
• Nockenverriegelte Antriebsbacken
• Werkstückhalter 2 Stk./Satz
• 2-Punkt-Auflage
• 3-Punkt-Auflage verstellbar
• 3-Backen-Futter verstellbar
• 4-Backen-Futter verstellbar
• Wuchtbank und Welle
• Automatische Schleifscheibenwuchtung
• Ersatzschleifscheibe und Flansch
• Walzendressiergerät
• Kontakt-Taster
• Autom. Messgerät im Prozess
• Spaltregelung
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Ölnebelsammler

Merkmale / technische Daten

• Modell: OGC-1012
• Aufspann-Ø: Ø270 mm
• Spitzenweite / Max. Schleiflänge: 300 mm
• Max. Schleifdurchmesser: Ø250 mm
• Schleifscheibengröße: Ø355 x 38~50 x Ø127 mm
• Max. Belastung zwischen Spitzen: 60 kg
• X-Achsen Hub: 220 mm / Z-Achsen Hub: 560 mm
• Leistung Schleifspindel: 3,75 kW (Option 5,5 kW)
• Maschinenmaße (L x B x H): 2200 x 1860 x 2140 mm
• Nettogewicht: 2600 kg
