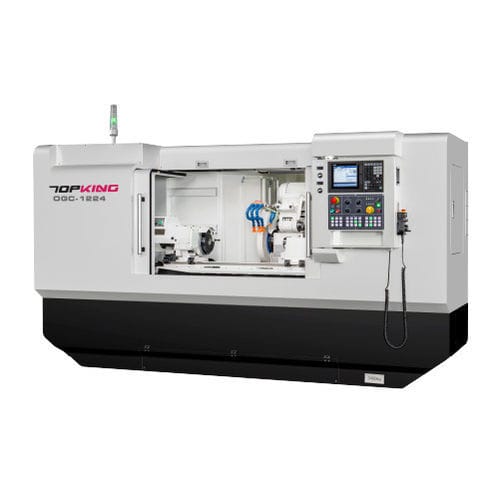

Rundschleifmaschine OGC series

für WerkstückehorizontalCNC

EINFÜHRUNG
Die OGC-Baureihe CNC-Rundschleifmaschinen, Modelle OGC-1224 und OGC-1624, ist für präzises Außenrundschleifen von Wellen, Walzen und Formteilen ausgelegt. X- und Z-Achsen werden von Präzisions-Kugelgewindetrieben mit Servoantrieben bewegt. Die integrierte CNC-Steuerung mit grafischer Benutzeroberfläche vereinfacht Programmierung und Einrichtung.

LEISTUNG

• Schwenkmaß über Tisch: Ø320 mm (OGC-1224) / Ø420 mm (OGC-1624)
• Spitzenweite: 600 mm
• Max. Schleifdurchmesser: Ø300 / Ø400 mm (modellabhängig)
• Max. Schleiflänge: 600 mm
• Schleifscheibe: Ø405 x 50 x Ø127 mm; Schnittgeschwindigkeit 45 m/s

MASCHINENMERKMALE

• Bedienerfreundliches Steuerungssystem: Integrierte CNC mit grafischer GUI ermöglicht die Aufteilung komplexer Werkstücke in mehrere Schleifschritte per grafischer Führung, wodurch manueller G/M-Code reduziert wird.
• Steifer Maschinenkörper: Robuste Konstruktion für hohe Steifigkeit und stabile Schleifgenauigkeit unter Belastung.
• Hydrostatisches Schmiersystem: Tisch- und Schleifkopfführungen mit automatischer hydrostatischer Schmierung für bessere Laufruhe und Vorschubgenauigkeit.
• Spindelaufbau: Schleifspindel aus legiertem Stahl SNCM-220 mit Normalisierung, Einsatzhärtung, Vergütung, Kryobehandlung sowie Präzisionsschleifen und Spiegeloberfläche; Oberflächenhärte > HRC62.
• Werkspindel und Reitstock: Werkspindel mit Präzisionslagern, werkspindelgetriebener, stufenlos regelbarer Antrieb; Reitstock mit Ölbadschmierung und Ölstandanzeige.
• Diamant-Abrichtvorrichtung: Reitstockmontierte Diamantabrichtung verfügbar; verschiedene Abrichtoptionen je nach Werkstückanforderung.

SCHLEIFZYKLUS
Standard-Schleif- und Abrichtzyklen werden mit grafischen Darstellungen in der Dokumentation geliefert, um Einrichtung und Wiederholbarkeit zu unterstützen.

STANDARDZUBEHÖR

• CNC-Steuerung (Brand: Mitsubishi) x1 Satz
• Schleifscheibe und Flansch x1 Satz
• Hartmetall-Spitzen (2 Stk./Satz) x1 Satz
• Diamantabrichtsatz (reitstockmontiert) x1 Satz
• Linearmaßstab für X-Achse x1 Satz
• Schleifscheiben-Umrichter x1 Satz
• Elektriksystem x1 Satz
• Voll verkleidete Spritzschutzverkleidung x1 Satz
• Schmiersystem x1 Satz
• Kühlsystem x1 Satz
• Arbeitsleuchte x1 Satz
• Werkzeuge (Nivellierpad) und Werkzeugkasten x1 Satz

OPTIONALES ZUBEHÖR

• Innenrichteinrichtung (inkl. Spindel und Scheibenumrichter)
• Hydraulischer Reitstock
• Nockengetriebene Antriebsringe
• Werkstückhalter 2 Stk./Satz
• 2-Punkt-Stützreiter
• Verstellbarer 3-Punkt-Stützreiter
• Verstellbarer 3-Backen-Drehfutter
• Verstellbares 4-Backen-Drehfutter
• Auswuchtbank und Spindel
• Automatischer Scheibenwuchten
• Ersatzschleifscheibe und Flansch
• Rollenabrichter
• Messprofilmessgerät
• Automatische In-Prozess-Messung
• Spielausgleich (Kollisionsschutz)
• Magnetischer Kühlschmierstoff-Abscheider
• Bandfilter
• Ölnebelabscheider

SPEZIFIKATIONEN (KERN)

• Modelle: OGC-1224, OGC-1624
• Schwenkmaß über Tisch: OGC-1224 Ø320 mm; OGC-1624 Ø420 mm
• Spitzenweite: 600 mm
• Max. Schleifdurchmesser: Ø300 / Ø400 mm
• Max. Schleiflänge: 600 mm
• Max. Last zwischen Spitzen: OGC-1224 100 kg; OGC-1624 150 kg
• Mittenhöhe (Tisch bis Spitze): OGC-1224 160 mm; OGC-1624 210 mm
• Schleifscheibe: Ø405 x 50 x Ø127 mm; Schnittgeschwindigkeit 45 m/s
• X-Achsen-Hub: 250 mm; Z-Achsen-Hub: 830 mm
• Automatische Vorschubgeschwindigkeiten: 0.001 ~ 2000 mm/min; Schnellvorschub 6000 mm/min
• Schleifspindel-Motor: 3.75 kW (optional 5.5 kW)
• Werkspindel-Servo: 0.85 kW (optional 1.3 kW)
• Maschinenabmessungen: 3420 x 2730 x 2415 mm
• Eigengewicht: OGC-1224 3600 kg; OGC-1624 3800 kg
• Hinweis: Technische Daten können ohne Vorankündigung geändert werden.
