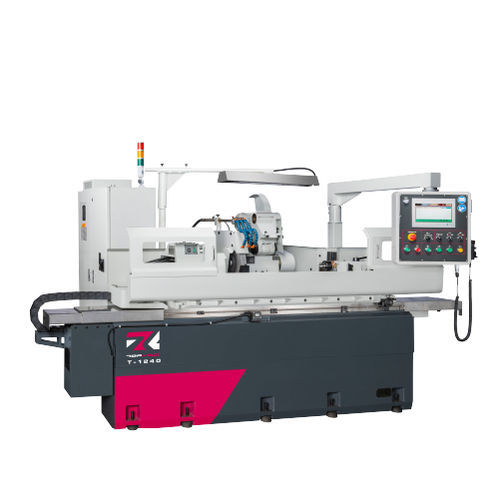

Rundschleifmaschine T series

für TeilehorizontalNC

EINFÜHRUNG
Die zylindrische Schleifmaschine TOPKING — T-Serie eignet sich für Stufen-Schleifarbeiten. Die X- und Z-Achsen werden von NC-Servomotoren mit Kugelumlaufspindeln angetrieben. Dadurch entfällt die komplexe Programmierung traditioneller CNC-Systeme. Die T-Serie ist mit einem leistungsstarken Steuerungssystem mit grafischer Benutzeroberfläche (GUI) ausgestattet und bietet dem Bediener eine komfortable Arbeitsumgebung.

KAPAZITÄT
Schleifdurchmesser über Tisch: Ø320 / Ø420 mm
Mittelpunktsabstand: 1000 mm
Max. Schleifdurchmesser: Ø300 / Ø400 mm
Schleifscheibe: Ø405 x 50 x Ø127 mm

MASCHINENMERKMALE
LEISTUNGSFÄHIGE GRAFISCHE BENUTZEROBERFLÄCHE
Die grafische Dialogbedienoberfläche von TOPKING bietet eine einfache, sichere und komfortable Bedienumgebung. Numerische Programmeinstellungen können Schleifzyklen, Dresszyklen, Korrekturen und andere Befehle automatisch ausführen. Sie kann Koordinaten der mechanischen Nullstellung, des Schleifens, des Dressens und der Kompensation per Tastendruck speichern. Verschiedene Schleif- und Dressmethoden sind je nach Werkstückanforderung wählbar.

STARRE MASCHINENBASIS
Die Maschinenstruktur erhöht die strukturelle Steifigkeit deutlich durch einen dickeren und stärkeren Gleitsitzmechanismus, eine Führungsbahn mit 1V 1 Flachstruktur und ein nach dem Prinzip des statischen Drucks ausgelegtes Schmierystem, um beim Schleifen hohe Präzision und Stabilität zu gewährleisten.

HYDROSTATISCHES SCHMIERSYSTEM
Die Führungen von Tisch und Schleifkopf werden durch ein fortschrittliches automatisches hydrostatisches Schmiersystem versorgt. Dies verbessert die Schmierleistung, die Laufruhe beim Schleifen sowie die Genauigkeit von Vorschub und Bearbeitung.

AUFBAU DES SCHLEIFKOPFS
Die G.W.-Spindel besteht aus hochwertigem legiertem Stahl SNCM-220 mit Normalisierung, Abschreckung, Anlassen, Einsatzhärtung und kryogener Behandlung, gefolgt von Präzisionsschleifen und Spiegeloberfläche, um eine Oberflächenhärte über HRC62° zu erreichen und langzeitige Präzision sowie Verschleißfestigkeit sicherzustellen.

ARBEITSKOPF UND MITLAUFPUNKT
Die Arbeitswelle verwendet Präzisionslager für Stabilität. Der Arbeitskopf wird von einem Servomotor angetrieben, der eine stufenlos variable Drehzahl ermöglicht. Der Arbeitskopf verfügt über eine feststehende Werkzeugwelle für erhöhte Genauigkeit. Die Mitlaufspindel verwendet ein Ölbad-Schmiersystem mit Ölstandsanzeige zur Überwachung.

DIAMANTWERKZEUGHALTER
(gegenlaufende Mitlaufspindelmontage) Verschiedene Dressvorrichtungen sind verfügbar und an Bauteilanforderungen anpassbar.

SPEZIFIKATION
Kapazität | T-1240 | T-1640
Drehdurchmesser über Tisch | Ø320 mm | Ø420 mm
Mittelpunktsabstand | 1000 mm | 1000 mm
Max. Schleifdurchmesser | Ø300 mm | Ø400 mm
Max. Schleiflänge | 1000 mm | 1000 mm
Max. Last zwischen Spitzen | 160 kg | 150 kg
Mittenhöhe (von Tisch bis Spitzenende) | 160 mm | 210 mm

Schleifscheibe (Außendurchmesser x Breite x Innendurchmesser) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Lineargeschwindigkeit | 33 m/sec | 33 m/sec

Arbeitstisch (Schwenkwinkel) | -3° ~ +8° | -3° ~ +8°

Arbeitskopf (Schwenkwinkel) | -30° ~ +90° | -30° ~ +90°
Zentrierspitzenkonus | MT. Nr. 4 | MT. Nr. 4
Spindeldrehzahl | 10 ~ 300 rpm | 10 ~ 300 rpm
Max. Spindellast (Werkzeughalter inkl.) | 35 kg (max. Länge:150 mm) | 35 kg (max. Länge:150 mm)

Mitlaufspindel (Zentrierspitzenkonus) | MT. Nr. 4 | MT. Nr. 4
Hüben der Mitlaufspindel | 25 mm | 25 mm

X-Achsen Hub (max.) | 250 mm | 250 mm
Vorschub Eilgang Geschw. | 6000 mm/Min | 6000 mm/Min
Automatische Vorschubgeschw. | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Mindest Vorschubeinstellung | 0.001 mm | 0.001 mm

Z-Achsen Hub (max.) | 1315 mm | 1315 mm
Vorschub Eilgang Geschw. | 6000 mm/Min | 6000 mm/Min
Automatische Vorschubgeschw. | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Mindest Vorschubeinstellung | 0.001 mm | 0.001 mm

Antriebsmotoren (Schleifspindel) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Arbeitskopfspindel-Motor (Servomotor) | 1.3 kW (AC-Servomotor) | 1.3 kW (AC-Servomotor)
Schleifkopf Vorschub X-Achse (Servomotor) | 1.5 kW (AC-Servomotor) | 1.5 kW (AC-Servomotor)
Tischvorschub Z-Achse (Servomotor) | 1.5 kW (AC-Servomotor) | 1.5 kW (AC-Servomotor)
Schmierölpumpe | 0.37 kW | 0.37 kW
Spindelschmierölpumpe | 0.18 kW | 0.18 kW
Kühlerpumpe | 0.18 kW | 0.18 kW

Tankvolumina (Spindelschmierölbehälter) | 18 L | 18 L
Schmierölbehälter | 22 L | 22 L

Maschinenabmessung (L x B x H) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Eigengewicht | 3200 kg | 3400 kg
Mittenhöhe (vom Boden bis Spitzenende) | 1095 mm | 1145 mm

STANDARDZUBEHÖR

• Schleifscheibe und Flansch x 1 Satz
• Diamant-Werkzeughalter (Mitlaufspindelmontage) x 1 Satz
• Elektrisches System x 1 Satz
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitslampe x 1 Satz
• Werkzeuge (Nivellierpads) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Innenbearbeitungseinheit (inkl. einer Spindel und G.W. Inverter)
• Hydraulische Mitlaufspindel
• Cam-locked Antriebshund
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Steady Rest
• 3-Punkt Steady Rest
• 3-Backen-Futter
• 4-Backen-Futter
• Ersatzschleifscheibe und Flansch
• Diamantwalzen-Dressiereinrichtung (Anschluss an Arbeitskopf mittels Flansch)
• Radauswuchtstand & Welle
• Automatischer Schleifscheibenwuchtgerät
• Tastern
• Automatisches In-Process Messgerät
• Halb-Spritzschutz
• Vollständig geschlossener Spritzschutz
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider

VIDEO
Produktvideo verfügbar.

Merkmale / Technische Spezifikationen

• Schleifdurchmesser über Tisch: Ø320 mm (T-1240) / Ø420 mm (T-1640)
• Mittelpunktsabstand: 1000 mm
• Max. Schleifdurchmesser: Ø300 mm (T-1240) / Ø400 mm (T-1640)
• Schleifscheibengröße: Ø405 x 50 x Ø127 mm
• X-Achsen Hub: 250 mm
• Z-Achsen Hub: 1315 mm
• Schleifscheiben-Spindelmotor: 3.75 kW (Option 5.5 kW)
• Arbeitskopfspindelmotor: 1.3 kW (AC-Servo)
• Vorschub Eilgang: 6000 mm/Min (X & Z)
• Maschinenabmessung (L x B x H): 3995 x 2440 x 2200 mm
• Eigengewicht: 3200 kg (T-1240) / 3400 kg (T-1640)
