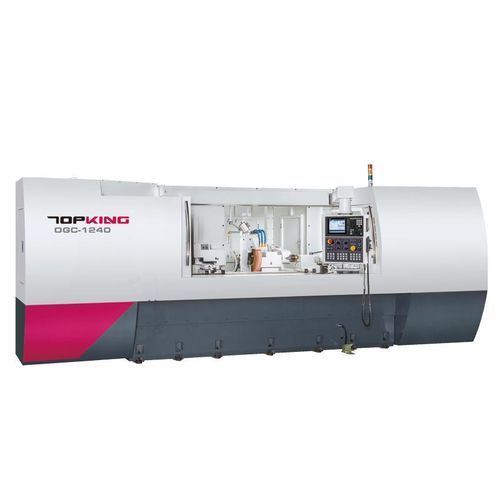

Rundschleifmaschine OGC series

für WerkstückehorizontalCNC

EINLEITUNG
Die CNC-Rundschleifmaschine TOPKING OGC-Serie ist für hochpräzise Außenrundschleifarbeiten an Wellen und zylindrischen Bauteilen ausgelegt. Die X- und Z-Achsen werden von präzisen Kugelumlaufspindeln und Servomotoren angetrieben. Die Maschine verfügt über eine leistungsfähige CNC-Steuerung mit grafischer Benutzeroberfläche zur Vereinfachung von Programmierung und Rüsten in Produktionsumgebungen.

LEISTUNG
Schwenk über Tisch: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
Abstand zwischen Zentren: 1000 mm
Max. Schleifdurchmesser: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
Max. Schleiflänge: 1000 mm
Schleifscheibe: Ø405 x 50 x Ø127 mm

MASCHINENMERKMALE

• BEDIENERFREUNDLICHE CNC-SCHNITTSTELLE - Integrierte Mitsubishi-CNC mit grafischer Führung, die komplexe Bauteile in mehrere Schleifprozesse unterteilt und die Prozessbearbeitung und Dressieren ohne umfangreiche G/M-Programmierung vereinfacht.
• STEIFE MASCHINENBASIS - Optimierte Struktur zur Verbesserung von Stabilität und Wiederholgenauigkeit im Industriebetrieb.
• HYDROSTATTISCHE SCHMIERUNG - Automatische hydrostatische Schmierung der Tisch- und Schleifkopfführungen für bessere Laufruhe und Vorschubgenauigkeit.
• AUFBAU DES SCHLEIFKOPFES - G.W.-Spindel aus legiertem Stahl SNCM-220 mit Wärme- und Kryobehandlung; präzisionsgeschliffen und spiegelpoliert; Oberflächenhärte > HRC62 für dauerhafte Genauigkeit.
• ARBEITS- UND SPITZENSTOCK - Präzisionslager, servogetriebener Arbeitskopf mit stufenloser Drehzahlregelung; fixe Spindel für hohe Genauigkeit; Reitstock mit Ölbadschmierung und Ölstandsanzeige.
• DIAMANT-WERKZEUGHALTER - Reitstockmontage; verschiedene Dressiereinrichtungen verfügbar, passend zu Bauteilanforderungen.

SCHLEIFZYKLUS
Grafische Darstellungen der Schleifzyklen und des Dressvorgangs der Schleifscheibe sind in der Produktdokumentation enthalten, um die Prozessplanung und Einweisung zu unterstützen.

SPEZIFIKATIONEN

• Serie: OGC series
• Schwenk über Tisch: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
• Abstand zwischen Zentren: 1000 mm
• Max. Schleifdurchmesser: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
• Max. Schleiflänge: 1000 mm
• Max. Belastung zwischen Zentren: 100 kg (OGC-1240) / 150 kg (OGC-1640)
• Zentrumhöhe (Tisch bis Spitze): 160 mm / 210 mm
• Schleifscheibe: Ø405 x 50 x Ø127 mm
• Bandgeschwindigkeit der Scheibe: 45 m/sec
• Tischschwenkung: -3° ~ +8°
• Arbeitskopf-Schwenkung: -30° ~ +90°
• Spindeldrehzahl: 10 ~ 300 rpm
• X-Achsen-Verfahrweg: 250 mm; Schnellverfahrt 6000 mm/min; Automatikvorschub 0.001 ~ 2000 mm/min; Mindest-Einstellung 0.001 mm
• Z-Achsen-Verfahrweg: 1315 mm; Schnellverfahrt 6000 mm/min; Automatikvorschub 0.001 ~ 2000 mm/min; Mindest-Einstellung 0.001 mm
• Schleifscheiben-Spindelmotor: 3.75 kW (Option 5.5 kW)
• Arbeits-Spindelmotor (Servo): 1.3 kW
• Vorschubmotoren Schleifkopf X & Tisch Z (Servo): je 1.5 kW
• Schmier- und Kühlpumpen: wie angegeben (0.18 / 0.37 kW)
• Tankvolumina: Spindelschmierung 18 L; Schmierölbehälter 22 L
• Maschinenmaße: 4250 x 2470 x 2306 mm
• Gewicht netto: 4300 kg (OGC-1240) / 4500 kg (OGC-1640)
• Zentrumhöhe (Boden bis Spitze): 1095 mm / 1145 mm

ZUBEHÖR
STANDARDZUBEHÖR

• CNC-Steuerung (Marke: Mitsubishi) x 1 Satz
• Schleifscheibe und Flansch x 1 Satz
• Hartmetall-Spitzen (2 Stk./Satz) x 1 Satz
• Diamant-Werkzeughalter (Reitstockmontage) x 1 Satz
• Linearmaßstab für X-Achse x 1 Satz
• Schleifscheiben-Inverter x 1 Satz
• Elektrisches System x 1 Satz
• Voll geschlossene Spritzschutzverkleidung x 1 Satz
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitslampe x 1 Satz
• Werkzeuge (Nivellierunterlage) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Innenrundschleifaufsatz (inkl. einer Spindel und G.W.-Inverter)
• Hydraulischer Reitstock
• Cam-locked Driving Dogs
• Werkstückhalter 2 Stk./Satz
• 2-Punkt-Abstützung
• Verstellbare 3-Punkt-Abstützung
• Verstellbares 3-Backen-Futter
• Verstellbares 4-Backen-Futter
• Räderwuchten-Ständer und Welle
• Automatischer Schleifscheiben-Balancer
• Ersatzschleifscheibe und Flansch
• Rollendressiergerät
• Touch Probe Messvorrichtung
• Automatische In-Process Messeinrichtung
• Gap Control
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider

TECHNISCHE DATEN

• Serie: OGC series
• Schwenk über Tisch: Ø320 mm / Ø420 mm
• Abstand zwischen Zentren: 1000 mm
• Max. Schleifdurchmesser: Ø300 mm / Ø400 mm
• Max. Schleiflänge: 1000 mm
• Schleifscheibe: Ø405 x 50 x Ø127 mm
• Bandgeschwindigkeit: 45 m/sec
• X-Achsen-Weg: 250 mm ; Z-Achsen-Weg: 1315 mm
• Schleifscheiben-Spindelmotor: 3.75 kW (Option 5.5 kW)
• Maschinenmaße: 4250 x 2470 x 2306 mm
• Gewicht netto: 4300 kg / 4500 kg
