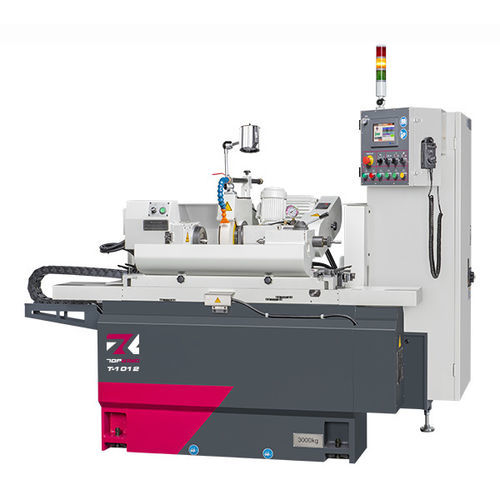

Rundschleifmaschine T-1012

für Werkstückefür kleine Werkstückehorizontal

EINFÜHRUNG
Die TOPKING T-1012 ist die kompakteste NC-Zylinderschleifmaschine der T-Serie, ausgelegt für Werkstätten mit begrenztem Platz und zur Fertigung kleiner, präziser Mehrstufenbauteile. Sie bietet eine Spitzenweite von 300 mm und einen Tischdurchmesser von Ø270 mm, was stabile Bearbeitung kleiner bis mittlerer Bauteile bei geringer Stellfläche ermöglicht. Die X- und Z-Achsen sind servoangetrieben und die Maschine verfügt über eine grafische Benutzeroberfläche (GUI) für intuitive numerische Programmierung. Die T-1012 behält die starre T-Serien-Konstruktion und ein automatisches hydrostatisches Schmiersystem bei, um Mikron-Genauigkeit bei hohen Betriebsdrehzahlen zu gewährleisten.

LEISTUNG

• Tischdurchmesser: Ø270 mm
• Spitzenweite: 300 mm
• Max. Schleifdurchmesser: Ø250 mm
• Schleifscheibe: Ø355 x 38~50 x Ø127 mm

MASCHINENFEATURE - HOCHLEISTUNGS-GRAFIKBEDIENSYSTEM
Die grafische Dialogoberfläche bietet eine benutzerfreundliche und sichere Bedienumgebung. Numerische Programme können Schleifzyklen, Dressur und Kompensation automatisch ausführen. Das System speichert Koordinaten für mechanischen Ursprung, Schleifen, Dressur und Korrekturen per Tastendruck. Mehrere Schleif- und Dressverfahren sind je nach Bauteilanforderung wählbar.

MASCHINENFEATURE - STARRES MASCHINENBETT
Die Maschinenstruktur ist auf hohe Steifigkeit ausgelegt: dickere Führungssitze, 1V + 1 flache Schienengeometrie und eine auf statischem Druck basierende Schmierkonzeption liefern bessere Stabilität und Präzision im Vergleich zu leichten Konstruktionen.

MASCHINENFEATURE - HYDROSTATISCHES SCHMIERSYSTEM
Die Führungen von Tisch und Schleifkopf werden durch ein automatisches hydrostatisches Schmiersystem versorgt, das die Schmierkonstanz und Gleitruhe verbessert, wodurch Vorschubsteuerung und Bearbeitungsgenauigkeit steigen.

MASCHINENFEATURE - SCHLEIFKOPFKONSTRUKTION
Die Schleifspindel besteht aus legiertem Stahl SNCM-220 mit Normalisierung, Härten, Anlassen, Einsatzhärtung, Kryobehandlung sowie Präzisionsschleifen/Mirror-Finish. Die Oberflächenhärte liegt über HRC62, um Verformung und Verschleiß zu widerstehen und langfristige Genauigkeit sicherzustellen.

MASCHINENFEATURE - WERKSPINDEL UND MITNEHMER
Die Werkspindel verwendet Präzisionslager und einen servoangetriebenen Motor mit stufenloser Drehzahlverstellung. Die fest ausgelegte Werkspindel erhöht Genauigkeit und Stabilität. Das Reitstock ist ölbadgeschmiert mit Ölmessstab zur Überwachung und sorgt für konstante Unterstützung bei Arbeiten zwischen den Spitzen.

MASCHINENFEATURE - DIAMANT-WERKZEUGHALTER
Der schlittenmontierte Diamant-Dresshalter ist an der Z-Achsen-Schlitten befestigt, um Fehler durch wiederholte Dresspositionskalibrierungen zu minimieren. Verschiedene Dressvorrichtungen sind verfügbar, um Bauteilanforderungen zu erfüllen.

SPEZIFIKATION
Kapazität

• Tischdurchmesser: Ø270 mm
• Spitzenweite / Max. Schleiflänge: 300 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 300 mm
• Max. zwischen Spitzen haltbare Last: 60 kg
• Mittelhöhe (vom Tisch zur Spitze): 135 mm

Schleifscheibe

• Größe (A.D. x Breite x I.D.): Ø355 x 38~50 x Ø127 mm
• Lineargeschwindigkeit: 33 m/sec

Arbeitstisch

• Schwenkwinkel: 0° ~ 12°

Werkspindel

• Schwenkwinkel: -30° ~ +90°
• Center-Taper: MT Nr.3 (opt. MT Nr.4)
• Spindeldrehzahl: 10 ~ 300 rpm
• Max. Belastung Spindel (Werkzeughalter inkl.): 15 kg (Max. Länge: 150 mm)

Reitstock

• Center-Taper: MT Nr.3 (opt. MT Nr.4)
• Center-Bewegung: manuell
• Reitstock-Hub: 25 mm

X-Achsen Fahrt

• Max. Fahrt: 220 mm
• Schnellgang: 6000 mm/min
• Autom. Vorschubgeschwindigkeit: 0.001 ~ 2000 mm/min
• Min. Vorschubeinstellung: 0.001 mm

Z-Achsen Fahrt

• Max. Fahrt: 560 mm
• Schnellgang: 6000 mm/min
• Autom. Vorschubgeschwindigkeit: 0.001 ~ 2000 mm/min
• Min. Vorschubeinstellung: 0.001 mm

Antriebsmaschinen

• Schleifspindel: 3.75 kW
• Werkspindel Motor: 0.85 kW (AC-Servo)
• Schleifkopf Vorschub X-Achse: 1.0 kW (AC-Servo)
• Tischvorschub Z-Achse: 1.5 kW (AC-Servo)
• Schmierölpumpe: 0.075 kW
• Schleifspindel-Schmierölpumpe: 0.18 kW
• Kühlmittelpumpe: 0.18 kW

Tankkapazitäten

• Schleifspindel-Schmieröltank: 14 L
• Schmieröltank: 15 L

Maschine

• Abmessungen (L x B x H): 2420 x 1540 x 2112 mm
• Nettogewicht: 2600 kg
• Mittelhöhe (vom Boden zur Spitze): 1057 mm

STANDARDZUBEHÖR

• Schleifscheibe und Flansch x1 Satz
• Hartmetall-Drehzentren (2 Stk./Satz) x1 Satz
• Diamant-Werkzeughalter (schlittenmontiert) x1 Satz
• Elektrisches System x1 Satz
• Schmiersystem x1 Satz
• Kühlmittelsystem x1 Satz
• Arbeitslampe x1 Satz
• Werkzeuge (Nivellierplatte) und Werkzeugkasten x1 Satz

OPTIONALES ZUBEHÖR

• Innenbearbeitungsaufsatz (inkl. einer Spindel und G.W. Inverter)
• Hydraulischer Reitstock
• Cam-locked Antriebshund
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Spitzenhalter
• 3-Punkt Spitzenhalter
• 3-Backen-Futter
• 4-Backen-Futter
• Reserve Schleifscheibe und Flansch
• Diamantdresswalze (anschluss mit Flansch an Werkspindel)
• Radsicherungsständer & Welle
• Automatischer Schleifscheiben-Balancer
• Taktsonde
• Autom. Prozessmessgerät
• Semi-Splash Schutz
• Vollumhausung
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider

VIDEO
Produktvideos mit Demonstration und Inbetriebnahme sind verfügbar und zeigen Schritt- und Mehrstufenbearbeitung sowie Palpereinrichtung für die T-1012.

TECHNISCHE MERKMALE

• Modell: T-1012
• Tischdurchmesser: Ø270 mm
• Spitzenweite / Max. Schleiflänge: 300 mm
• Max. Schleifdurchmesser: Ø250 mm
• Schleifscheibengröße: Ø355 x 38~50 x Ø127 mm
• X-Achsen Hub: 220 mm / Z-Achsen Hub: 560 mm
• Leistung Schleifspindel: 3.75 kW
• Nettogewicht: 2600 kg
• Maschinenabmessungen (L x B x H): 2420 x 1540 x 2112 mm
