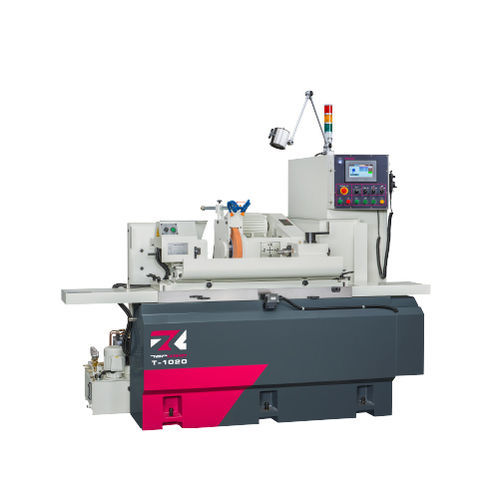

Rundschleifmaschine T -1020

für WerkstückehorizontalNC

EINFÜHRUNG
Die T-1020 ist eine CNC-Zylinderschleifmaschine der Einstiegsklasse mit weitem Arbeitsbereich: maximaler Durchmesser über dem Tisch Ø270 mm und Spitzenweite 500 mm. Entwickelt für kleine bis mittelgroße mehrstufige Wellen, schleift sie Durchmesser bis Ø250 mm. Die X- und Z-Achsen werden servoangetrieben, die Maschine verfügt über eine intuitive grafische Benutzeroberfläche mit konversationeller numerischer Programmierung für einfache Bedienung. In Kombination mit einer torsionssteifen Konstruktion und einem automatischen hydrostatischen Schmiersystem liefert die T-1020 stabile Vorschübe und konstante Mikrometerpräzision.

| LEISTUNG
Durchmesser über Tisch: Ø270 mm
Spitzenweite: 500 mm
Max. Schleifdurchmesser: Ø250 mm
Schleifscheibe: Ø355 x 50 x Ø127 mm

MASCHINENMERKMALE
LEISTUNGSSTARKE GRAFISCHE BENUTZEROBERFLÄCHE

• Aktuelle grafische Dialogoberfläche bietet eine benutzerfreundliche, einfache und sichere Bedienumgebung.
• Konversationelle numerische Programmierung kann Schleifzyklen, Dresszyklen, Kompensation und weitere Befehle automatisch ausführen.
• Ein-Tasten-Speicherung der Koordinaten für mechanischen Ursprung, Schleifen, Dressen und Kompensation.
• Verschiedene Schleif- und Dressmethoden wählbar je nach Werkstückanforderung.

STEIFE MASCHINENBASIS

• Verstärkte strukturelle Steifigkeit mit dickerer Gleitlagersitz-Mechanik und 1V1 Flachführungsstruktur.
• Schmiersystem nach dem Prinzip des statischen Drucks ausgelegt, um beste Präzision und Stabilität zu gewährleisten.

HYDROSTATES SCHMIERSYSTEM

• Die Führungen von Tisch und Schleifkopf werden durch ein fortschrittliches automatisches hydrostatisches Schmiersystem geschmiert, um Laufruhe und Vorschubpräzision zu verbessern.

AUFBAU DES SCHLEIFKOPFS

• G.W.-Spindel aus legiertem Stahl SNCM-220, behandelt durch Normalisieren, Härten & Anlassen, Einsatzhärtung und Kryobehandlung, anschließend präzisionsgeschliffen und spiegelpoliert; Oberflächenhärte über HRC62 für Langzeitpräzision und Verschleißfestigkeit.

ARBEITSKOPF UND MITLAUF

• Die Arbeitswelle verwendet Präzisionslager für Stabilität.
• Arbeitskopf wird von einem Servomotor mit stufenloser Drehzahl angetrieben.
• Fest eingebaute Arbeitswelle erhöht Genauigkeit und Stabilität.
• Die Reitstock verwendet Ölbadschmierung und ist mit einer Ölanzeige zur Überwachung ausgestattet.

DIAMANT-WERKZEUGHALTER

• Dressvorrichtung an der Z-Achsenführung montiert, um Kalibrierfehler der Dressposition zu minimieren.
• Verschiedene Dressvorrichtungen verfügbar, um Bauteilanforderungen zu erfüllen.

ZUBEHÖR
STANDARDZUBEHÖR

• Schleifscheibe und Flansch x 1 Satz
• Hartmetall-Spitzen (2 Stk./Satz) x 1 Satz
• Diamant-Werkzeughalter (auf Schlitten montiert) x 1 Satz
• Elektrisches System x 1 Satz
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitsleuchte x 1 Satz
• Werkzeuge (Nivellierplatte) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Innenrichteinrichtung (inkl. einer Spindel und G.W.-Wechselrichter)
• Hydraulischer Reitstock
• Cam-locked Typ Antriebskeil
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Spitzenauflage
• 3-Punkt Spitzenauflage
• 3-Backenfutter
• 4-Backenfutter
• Ersatz-Schleifscheibe und Flansch
• Diamant-Walzendressgerät (Anschluss an den Arbeitskopf mittels Flansch)
• Räderwuchtständer & Welle
• Automatische Schleifscheibenwuchtmaschine
• Tastprüfgerät
• Automatische In-Prozess Messvorrichtung
• Halboffene Spritzschutzhaube
• Vollständig geschlossene Spritzschutzhaube
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider

MERKMALE / TECHNISCHE SPEZIFIKATIONEN

• Durchmesser über Tisch: Ø270 mm
• Spitzenweite: 500 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 500 mm
• Max. Belastung zwischen Spitzen: 60 kg
• Mittelhöhe (von Tisch bis Spitzenende): 135 mm
• Schleifscheibengröße (Ø x Breite x I.D.): Ø355 x 38~50 x Ø127 mm
• Lineargeschwindigkeit: 33 m/sec
• Tischschwenkwinkel: 0° ~ +12°
• Arbeitskopf Schwenkwinkel: -30° ~ +90°
• Spitzenaufnahme (Arbeitskopf / Reitstock): MT. Nr. 3 (opt.: MT. Nr. 4)
• Spindeldrehzahl: 10 ~ 300 rpm
• Max. Belastung Spindel (Werkzeughalter inkl.): 15 kg (Max. Länge: 150 mm)
• Verstellung Reitstockspitze: Manuell
• Reitstockhub: 25 mm
• X-Achse Max. Hub: 220 mm
• X-Achse Vorschub Schnellgang: 6000 mm/Min
• X-Achse Autom. Vorschubgeschw.: 0.001 ~ 2000 mm/Min
• X-Achse Min. Vorschubeinstellung: 0.001 mm
• Z-Achse Max. Hub: 760 mm
• Z-Achse Vorschub Schnellgang: 6000 mm/Min
• Z-Achse Autom. Vorschubgeschw.: 0.001 ~ 2000 mm/Min
• Z-Achse Min. Vorschubeinstellung: 0.001 mm
• Antriebsmotoren: Schleifscheiben-Spindel 3.75 kW; Arbeitswellen-Spindel 0.85 kW (AC Servo); Vorschub Schleifkopf X-Achse 1.0 kW (AC Servo); Vorschub Tisch Z-Achse 1.5 kW (AC Servo)
• Schmierölpumpe: 0.075 kW
• Schleifspindel-Schmierölpumpe: 0.18 kW
• Kühlmittelpumpe: 0.18 kW
• Schleifspindel-Schmieröltank: 14 L
• Schmieröltank: 15 L
• Maschinenabmessung (L x B x H): 2770 x 1630 x 2112 mm
• Nettogewicht: 3000 kg
• Mittelhöhe (vom Boden bis zur Spitze): 1057 mm
