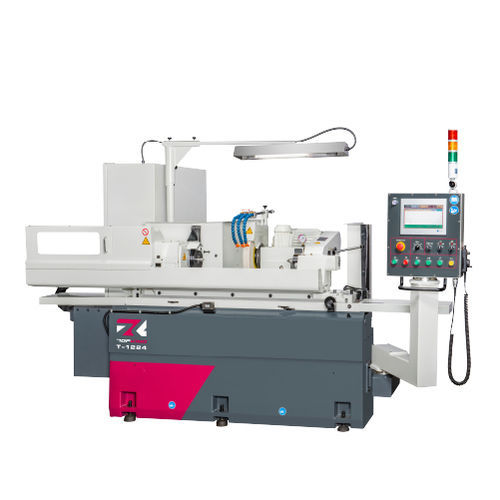

Rundschleifmaschine T series

für WerkstückehorizontalNC

EINFÜHRUNG
Die T-Serie von TOPKING ist eine außenrundschleifmaschine für stufige (mehrere Durchmesser) Werkstücke. X- und Z-Achsen werden von NC-Servomotoren mit Kugelgewinden angetrieben, wodurch die Programmierung gegenüber herkömmlichen CNC-Systemen vereinfacht wird. Hochleistungssteuerung mit grafischer Benutzeroberfläche für eine intuitive Bedienumgebung.

LEISTUNG

• Tischdurchmesser: Ø320 mm (T-1224) / Ø420 mm (T-1624)
• Spitzenweite: 600 mm
• Max. Schleifdurchmesser: Ø300 mm (T-1224) / Ø400 mm (T-1624)
• Schleifscheibengröße: Ø405 x 50 x Ø127 mm

MASCHINENMERKMALE
LEISTUNGSSTARKE GRAFISCHE BENUTZEROBERFLÄCHE

• Grafische Dialogbedienung für vereinfachte, sichere Programmierung und Bedienung.
• Numerische Programmeinstellungen können Schleifzyklen, Dresszyklen und Korrekturen automatisch ausführen.
• Ein-Tasten-Speicher für mechanische Nullpunkte sowie Schleif-, Dress- und Korrekturkoordinaten.
• Verschiedene Schleif- und Dressverfahren je nach Werkstückanforderung auswählbar.

STARRE MASCHINENBASIS
Verstärkte Maschinenstruktur mit dickerer Führungsfläche und 1V-1 Flachführungsdesign; Schmierstoffsystem nach dem Prinzip des statischen Drucks für Präzision und Stabilität.

HYDROSTATISCHES SCHMIERSYSTEM
Fortschrittliche automatische hydrostatische Schmierung der Tisch- und Schleifspindel-Führungen zur Verbesserung der Schmierleistung, Laufruhe und Vorschubpräzision.

WHEELHEAD-KONSTRUKTION
Die Schleifscheibenwelle besteht aus hochwertigem Legierungsstahl SNCM-220 mit Normalisieren, Härten, Anlassen, Einsatzhärtung und Kältbehandlung, gefolgt von Präzisionsschleifen und Spiegelbehandlung; Oberflächenhärte über HRC62 für Verschleißfestigkeit und Genauigkeit.

ARBEITSSPINDEL UND MITTLERES BETT (TAILSTOCK)

• Arbeits-spindel verwendet Präzisionslager für Stabilität.
• Arbeitskopf wird von einem Servomotor mit stufenloser Geschwindigkeitsregelung angetrieben.
• Feststehende Arbeits-spindel erhöht Genauigkeit und Stabilität.
• Die Reitstockeinheit verwendet Ölbadschmierung mit Ölstandsanzeige zur Sicherung gleichbleibender Genauigkeit.

DIAMANT-WERKZEUGHALTER
Reitstockmontierter Diamant-Werkzeughalter; verschiedene Dressvorrichtungen verfügbar, anpassbar an Bauteilanforderungen.

SPEZIFIKATION
Kapazität | T-1224 | T-1624
Schwenk über Tisch | Ø320 mm | Ø420 mm
Spitzenweite | 600 mm | 600 mm
Max. Schleifdurchmesser | Ø300 mm | Ø400 mm
Max. Schleiflänge | 600 mm | 600 mm
Max. Traglast zwischen Spitzen | 100 kg | 150 kg
Mittelhöhe (Tisch bis Spitzenzapfen) | 160 mm | 210 mm

Schleifscheibe | Abmessung (A x B x C) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Lineargeschwindigkeit | 33 m/sec | 33 m/sec

Drehtisch | Schwenkwinkel | -2° ~ +10° | -2° ~ +10°

Arbeitskopf | Schwenkwinkel | -30° ~ +90° | -30° ~ +90°
Spitzenkegel | MT Nr. 4 | MT Nr. 4
Spindeldrehzahl | 10 ~ 300 rpm | 10 ~ 300 rpm
Max. Spindellast (Werkzeughalter inkl.) | 35 kg (max. Länge:150 mm) | 35 kg (max. Länge:150 mm)

Reitstock | Spitzenkegel | MT Nr. 4 | MT Nr. 4
Spitzenverstellung | Manuell | Manuell
Reitstockhub | 25 mm | 25 mm

X-Achse | Max. Hub | 250 mm | 250 mm
Schnellgang | 6000 mm/min | 6000 mm/min
Auto Vorschubgeschw. | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Min. Vorschubeinstellung | 0.001 mm | 0.001 mm

Z-Achse | Max. Hub | 830 mm | 830 mm
Schnellgang | 6000 mm/min | 6000 mm/min
Auto Vorschubgeschw. | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Min. Vorschubeinstellung | 0.001 mm | 0.001 mm

Antriebe | Schleifscheiben-Spindel | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Arbeits-spindel Motor (Servo) | 0.85 kW (Servo) | 1.3 kW (Servo)
Wheelhead Vorschub X (Servo) | 1.5 kW | 1.5 kW
Tabellenvorschub Z (Servo) | 1.5 kW | 1.5 kW
Schmierölpumpe | 0.075 kW | 0.075 kW
Schleifscheiben-Spindel Schmierölpumpe | 0.18 kW | 0.18 kW
Kühlmittelpumpe | 0.18 kW | 0.18 kW

Tankvolumen | Schleifscheiben-Spindel Schmieröltank | 18 L | 18 L
Schmieröltank | 15 L | 15 L

Maschine | Abmessungen (L x B x H) | 3490 x 1869 x 2200 mm | 3490 x 1869 x 2200 mm
Eigengewicht | 2600 kg | 2800 kg
Mittelhöhe (Boden bis Spitzenzapfen) | 1095 mm | 1145 mm

Spezifikationen und Abmessungen können ohne Vorankündigung geändert werden.

STANDARDZUBEHÖR

• Schleifscheibe und Flansch x 1 Satz
• Hartmetallspitzen (2 Stk./Satz) x 1 Satz
• Diamant-Werkzeughalter (reitstockmontiert) x 1 Satz
• Elektrik-Kit x 1 Satz
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitslampe x 1 Satz
• Werkzeuge (Nivellierpad) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Innenbearbeitungsaufsatz (inkl. einer Spindel und G.W. Wechselrichter)
• Hydraulischer Reitstock
• Nocken-gekoppelter Antriebskonus
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Spitzenauflage
• 3-Punkt Spitzenauflage
• 3-Backenfutter
• 4-Backenfutter
• Ersatz-Schleifscheibe und Flansch
• Diamant-Rollen-Dressvorrichtung (Flanschverbindung zur Arbeits-spindel)
• Auswuchtständer & Welle
• Automatischer Schleifscheiben-Auswuchter
• Tastkopf-Messgerät
• Automatische In-Prozess-Messung
• Halb-abdeckender Spritzschutz
• Vollverkleideter Spritzschutz
• Magnetischer Kühlschmierstoff-Separator
• Papierfilter
• Ölnebelabscheider

VIDEO
Produktdemonstrationsvideo verfügbar, zeigt Ein-Tasten-Einrichtung, mehrstufige Prozesse und Tastkopf-Messung (Videotitel enthält Angaben zur T-Serie).

EIGENSCHAFTEN / TECHNISCHE HIGHLIGHTS

• 2-Achs NC-Außenrundschleifmaschine für stufige Werkstücke (T-Serie).
• Grafische Dialogoberfläche und numerische Programmierung mit automatischer Ausführung von Schleif- und Dresszyklen.
• X/Z-Achsen mit Kugelgewinde und Servomotoren, kleinste Einstellung 0,001 mm.
• Schleifscheibe Ø405 x 50 x Ø127 mm, Lineargeschwindigkeit 33 m/sec.
• X-Hub 250 mm, Z-Hub 830 mm; Schnellgang 6000 mm/min.
• Hauptschleifmotor 3,75 kW (optional 5,5 kW); Arbeits-spindel-Servo je nach Modell.
• Hydrostatisches Schmier-system und verstärktes Maschinenlayout zur Verbesserung von Genauigkeit und Stabilität.
• Verschiedene Dress-, Mess- und Spannungsoptionen für Serienfertigung oder hochpräzise Einzelteilbearbeitung.
