Planeten-Servogetriebe MYAR series
rechtwinkligkoaxialmit vertikaler Ausgangswelle

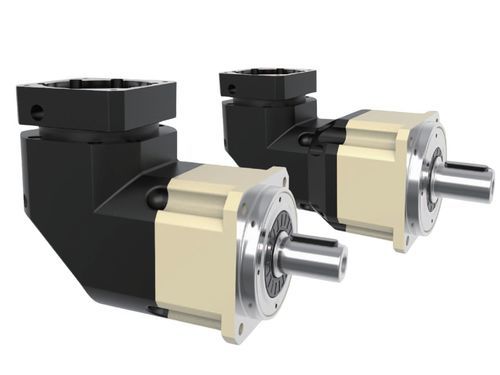

Planeten-Servogetriebe - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - rechtwinklig / koaxial / mit vertikaler Ausgangswelle
Planeten-Servogetriebe - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - rechtwinklig / koaxial / mit vertikaler Ausgangswelle
Planeten-Servogetriebe - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - rechtwinklig / koaxial / mit vertikaler Ausgangswelle - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Suzhou Honpine Precision Industry Co., Ltd.

Eigenschaften

Typ
Planeten
Achsenausrichtung
koaxial, rechtwinklig
Wellentyp
mit Vollwelle, mit vertikaler Ausgangswelle, Roboterflansch
Drehmoment
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 10 - 20 Nm
Installierung
flanschmontiert, sockelmontiert, Flach
Aufbau
kompakt, Flansch
Anzahl Stufen
einstufig, mehrstufig
Leistung
Hochpräzision, mit geringem Spiel, Präzision, Hochdrehmoment, mit hoher Gesamtsteifigkeit, Hochleistung, hohe Effizienz, für schwere Lasten, wartungsfrei, geräuscharm, mit hoher Drehzahl, spielfrei, hochkapazitiv
Anwendungen
für die Lebensmittelindustrie, für Servomotor, für Kraftübertragungen, für Industrieanwendung, für Drehtisch, für Werkzeugmaschinen, für medizinische Geräte, Maschine, für die Automation, für Robotik, für Schneidemaschine, für Lebensmittelmaschine, für Schwerzerspanung, für Verpackungsmaschinen, für Druckmaschine, für Wellen
Weitere Eigenschaften
hochqualitativ, maßgefertigt, Flansch, IP65
Rotationsgeschwindigkeit

Max: 10.000 rpm
(62.831,8531 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Spielraum

Max: 0 rad

Min: 0 rad

Untersetzungsverhältnis

Max: 200 unit

Min: 3 unit

Gewicht

Max: 83 kg
(182,98 lb)

Min: 0,9 kg
(1,98 lb)

Beschreibung

Übersicht
Das Präzisions-Planetengetriebe HONPINE MYAR wurde für industrielle Motion-Control-Anwendungen entwickelt und verbindet Genauigkeit, Effizienz und vielfältige Konfigurationsmöglichkeiten. Verfügbar in sieben Baugrößen (42–220 mm), einstufige Übersetzungen 3:1–20:1 und mehrstufige Lösungen bis 200:1. Nennausgangsdrehmoment ca. 14–2.000 Nm. Backlash-Optionen und hoher Wirkungsgrad machen die Serie geeignet für Servomotoren, Automatisierung, CNC, Verpackung, Fördertechnik, Druckmaschinen und OEM-Anwendungen.

Technische Daten (Auszug)
  • Baugrößen: 42, 60, 90, 115, 142, 180, 220 mm.
  • Übersetzungsverhältnisse: 1-stufig 3:1–20:1; mehrstufig bis 200:1 (abhängig von Ausführung).
  • Nennausgangsdrehmoment: ≈14–2.000 Nm (modell- und verhältnisabhängig).
  • Max. Ausgangsdrehmoment: bis ≈3× Nennausgangsdrehmoment (größenabhängig).
  • Wirkungsgrad: bis ≤95% (einstufig); bis ≤92% (zweistufige Bereiche).
  • Spielklassen: P0 (ultrapräzise) ≤2 arcmin (falls anwendbar, einstufig); P1/P2 verfügbar.
  • Eingangsdrehzahlen (Beispiele): MYAR042/MYAR060 bis 5.000 rpm (nenn) / 10.000 rpm (max); größere Baugrößen mit niedrigeren Grenzwerten (siehe Datenblatt).
  • Schutzart: IP65; Schmierung: synthetisches Fett; Betriebstemperatur: -10℃ bis +90℃.


Typische Anwendungen
  • Servoantriebe und Bewegungssteuerung
  • Industrielle Automatisierung und Robotik
  • CNC-Werkzeugmaschinen
  • Verpackungs- und Druckanlagen
  • Förder- und Transportsysteme
  • OEM-Integration


Installation & Service
  • Einbaulage: beliebige Einbaulage möglich.
  • Schallpegel (n₁ = 3000 rpm): ca. ≤61–74 dB je nach Baugröße.
  • Gewichte (1-stufig, Beispiele): MYAR042 ≈0,9 kg … MYAR220 ≈83 kg; 2-stufig höher.
  • Torsionssteifigkeit sowie zulässige radial/axiale Lasten sind baugrößenabhängig — zur Auslegung Datenblatt beachten.
  • Referenzbetriebsdauer: ≈20.000 h (abhängig von Einsatzbedingungen).


Bestelloptionen
  • Spielklassen (P0/P1/P2), Stufenkonfigurationen und kundenspezifische Übersetzungen auf Anfrage.
  • Größe, Stufenanzahl und Spielklasse entsprechend Motori­nertie, Drehmoment und Genauigkeitsanforderungen wählen.
  • Für die finale Auswahl das vollständige Spezifikationsblatt mit modellbezogenen Werten konsultieren.
