90°-Winkelgetriebe MYBR series

rechtwinkligkompaktgeringes Winkelspiel

Einführung

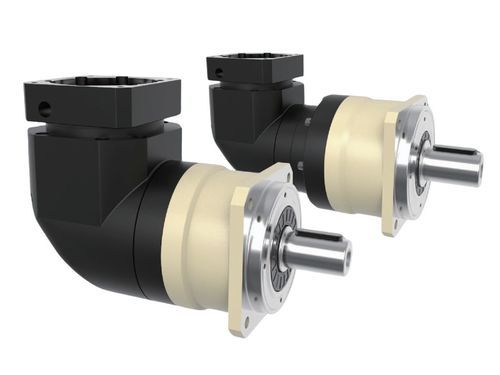

Die HONPINE MYBR-Serie von Präzisions-Planetengetrieben mit rechtwinkligem Abtrieb ist für industrielle Automatisierungsanwendungen konzipiert, die eine kompakte Bauform, flexible Übersetzungen und eine zuverlässige Kraftübertragung bei 90° erfordern. Erhältlich in fünf Baugrößen (60–180 mm), deckt die Serie Übersetzungsverhältnisse von 3:1 bis 200:1 ab und weist typischerweise Nennausgangsdrehmomente im Bereich von etwa 40 N·m bis 650 N·m auf, abhängig von Modell und Übersetzung.

Hauptmerkmale

• Kompaktes 90°-Winkel-Planetengetriebedesign für beengte Einbausituationen.
• Fünf Baugrößen: MYBR060, MYBR090, MYBR115, MYBR142, MYBR180.
• Ein- und zweistufige Ausführungen zur Abdeckung großer Übersetzungsbereiche (3:1–200:1).
• Ultrapräzises Spiel: ≤6 arcmin (einstufig P0), ≤9 arcmin (zweistufig P0).
• Hoher Wirkungsgrad: bis zu ≤95% bei vielen einstufigen Übersetzungen (≤92% bei einigen zweistufigen/hohen Übersetzungen).
• Schutzart IP65 und werkseitige Schmierung mit synthetischem Fett.

Modellübersicht

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

Spezifikationen (Zusammenfassung)

• Nennausgangsdrehmoment (typisch): etwa 40 N·m bis 650 N·m (modell- und übersetzungsabhängig); maximales Ausgangsdrehmoment bis ca. 3× Nennwert (modellabhängig).
• Nenndrehzahl Eingang: MYBR060 bis 5.000 rpm; MYBR090/MYBR115 bis 4.000 rpm; MYBR142/MYBR180 bis 3.000 rpm. Maximale Eingangsdrehzahlen: MYBR060 10.000 rpm; MYBR090/115 8.000 rpm; MYBR142/180 6.000 rpm.
• Torsionssteifigkeit (Beispiele): MYBR060 ≈7 N·m/arcmin; MYBR090 ≈14; MYBR115 ≈25; MYBR142 ≈50; MYBR180 ≈145.
• Zulässige Lasten (Beispiele): radiale Lasten ≈1.530–14.500 N; axiale Lasten ≈630–7.250 N (modellabhängig).
• Lebensdauer (typischer Entwurfswert): ≈20.000 h (anwendungsspezifisch).
• Gewicht (Beispiele): einstufig MYBR060 ≈2,1 kg → MYBR180 ≈51 kg; zweistufig bis ≈54 kg.
• Betriebstemperatur: -10℃ bis +90℃. Geräuschpegel (n₁ = 3000 rpm): typ. ≤63–72 dB je nach Baugröße.

Technische Merkmale

• Serie: HONPINE MYBR.
• Konstruktion: Präzisions-Planetengetriebe, 90° Winkel, als 1- oder 2-stufige Ausführung.
• Schmierung: synthetisches Fett, werksseitig befüllt.
• Schutzart: IP65.
• Anwendungsbereiche: Verpackungsmaschinen, Fördertechnik, Montagestationen, Materialhandling und andere industrielle Automatisierungsanwendungen, die präzise, kompakte Winkelgetriebe benötigen.
