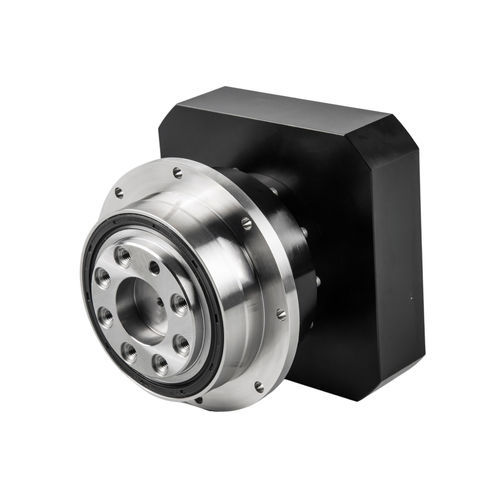

Planetengetriebe ND series

schrägverzahntkoaxialmit Vollwelle

Produkteinführung Der Planetengetriebe mit Flanschausgang ist ein Präzisionsübertragungsgerät, das ein Planetengetriebesystem mit einer Flanschausgangsstruktur kombiniert. Seine Hauptkomponenten bestehen aus einem Sonnenrad, Planetenrädern und einem Innenringrad, das die Kraftübertragung durch ein- oder mehrstufiges Zahnradverzahnen erreicht. Der Flansch, der als kritische Verbindungskomponente dient, verfügt über ein kreisförmiges Design mit integrierten hochpräzisen Lagern, die eine verbesserte Kontaktfläche und stabile Montageunterstützung bieten. Kompatibel mit Energiequellen wie Servomotoren und Schrittmotoren wird dieser Reduzierer häufig in Präzisionsgeräten in CNC-Werkzeugmaschinen, Industrierobotern, automatisierten Produktionslinien und Luft- und Raumfahrtanwendungen eingesetzt. Merkmale - Flanschausgang mit hochpräzisen Lagern: Ausgestattet mit hochpräzisen Lagern bietet das Flanschausgangsdesign eine vergrößerte Kontaktfläche, stabile Montageunterstützung, verbesserte Positionierungsgenauigkeit, überlegene Zugsteifigkeit und außergewöhnliche Torsionsfestigkeit. - Vollständige Schrägverzahnung für höhere Effizienz: Die vollständige Schrägverzahnung gewährleistet eine überlegene Übertragungseffizienz: bis zu 97-98% für einstufige und über 90% für mehrstufige Konfigurationen. - Hohe Präzision und geringes Spiel: Präzisionsschleiftechnologie kombiniert mit einem Spannzangenmechanismus minimiert das Spiel auf ≤1 arcmin (1/60°), um die strengen Positionierungsgenauigkeitsanforderungen für Servosysteme zu erfüllen. - Monolithisches Design für erhöhte Steifigkeit: Integrierter Planetenräger, Innenringrad und Sonnenrad eliminieren sekundäre Nietpunkte und erreichen eine unvergleichliche strukturelle Integrität. - Hohe Tragfähigkeit: Mehrzahnverzahnung verteilt Lasten effizient. Mit aufgekohlten/gehärteten Zahnrädern und Nadellagern liefert der Reduzierer ein Ausgangsdrehmoment von bis zu Tausenden von N·m und außergewöhnliche Stoßfestigkeit. - Geräuschreduzierung und Betriebsstabilität: Patentierte Geräuschdämpfungsarchitektur und schrägverzahnte Zahnflankenrollenverzahnung reduzieren Betriebsgeräusche auf ≤65 dB und gewährleisten vibrationsfreie Laufruhe. - Haltbarkeit und wartungsfreier Betrieb: Hochwertige Dichtungen und permanente Schmierungstechnologie verlängern die Lebensdauer auf über 20.000 Stunden, selbst in rauen Umgebungen mit hohen Temperaturen oder Partikelverunreinigungen. Spezifikationen - Maximales Beschleunigungsdrehmoment: 1,8-faches des Nenn-Ausgangsdrehmoments - Notstopp-Drehmoment: 3-faches des Nenn-Ausgangsdrehmoments - Nenn-Eingangsgeschwindigkeit: bis zu 5000 U/min (variiert je nach Modell) - Maximale Eingangsgeschwindigkeit: bis zu 10000 U/min (variiert je nach Modell) - Ultrapräzises Spiel: ≤1 arcmin (einzelnes Segment), ≤3 arcmin (doppeltes Segment) - Präzises Spiel: ≤3 arcmin (einzeln), ≤5 arcmin (doppelt) - Standardspiel: ≤5 arcmin (einzeln), ≤7 arcmin (doppelt) - Torsionssteifigkeit: bis zu 1421 Nm/arcmin (variiert je nach Modell) - Maximale Radialkraft: bis zu 58000 N (variiert je nach Modell) - Maximale Axialkraft: bis zu 59000 N (variiert je nach Modell) - Kippmoment: bis zu 8500 Nm (variiert je nach Modell) - Lebensdauer: 20000 Stunden (kontinuierlicher Betrieb 10000 Stunden) - Effizienz: ≥97% (einzeln), ≥94% (doppelt) - Gewicht: von 0,7 kg bis 124,5 kg (variiert je nach Modell) - Betriebstemperatur: -30℃ bis 90℃ - Schmierung: Synthetisches Fett - Schutzklasse: IP65 - Montageposition: Jede Richtung - Geräuschpegel: ≤73 dB(A) (variiert je nach Modell und Geschwindigkeit)
