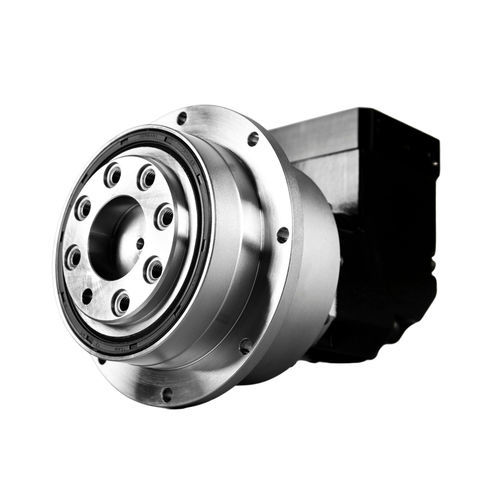

Kegelrad-Winkelgetriebe NDVR series

rechtwinklig90°Flansch

Einführung Das rechtwinklige Planetengetriebe mit hoher Tragfähigkeit ist ein Planetengetriebesystem mit einer vertikalen 90-Grad-Anordnung zwischen den Ein- und Ausgangswellen, die beide auf derselben Ebene positioniert sind. Das Ausgangsende ist mit einer Flanschplatte ausgestattet. Die Kraftübertragung und Geschwindigkeitsreduzierung werden durch mehrstufiges Zahnradverzahnen erreicht. Sein kleines und platzsparendes Design macht es ideal für allgemeine industrielle Anwendungen mit räumlichen Einschränkungen oder die eine vertikale Ein- und Ausgangsorientierung erfordern, besonders geeignet für Werkzeugmaschinen, die eine hohe Widerstandsfähigkeit gegen Kippmomente erfordern. Eigenschaften - Flanschplattenausgang: Das Ausgangsende ist als flache Flanschplatte für eine sichere Montage ausgelegt. - 90-Grad-Ein- und Ausgangskonfiguration: Die senkrechte Wellenanordnung optimiert die Raumnutzung und leitet das Ausgangsdrehmoment um. - Hocheffiziente Schrauben- und Kegelräder: Verwendet Schraubenräder in Kombination mit einem integrierten Kegelradset, das in der mehrstufigen Übertragung eine Effizienz von über 90 % aufrechterhält. - Hohe Präzision und geringes Spiel: Präzisionsgeschliffene Zahnräder und ein Spannzangenverriegelungsmechanismus minimieren das Spiel auf ≤2 Bogensekunden (1/30°) und gewährleisten die Einhaltung der Anforderungen an die Positionierungsgenauigkeit von Servosystemen. - Außergewöhnliche Tragfähigkeit: Mehrzahnverzahnung verteilt die Lasten gleichmäßig. Einsatzgehärtete und gehärtete Zahnräder in Kombination mit Nadellagern ermöglichen ein Ausgangsdrehmoment von bis zu mehreren tausend Nm und eine überlegene Stoßfestigkeit. - Niedriges Geräusch und stabiler Betrieb: Patentierte Geräuschreduzierungstechnologie und Schraubenzahnrollverzahnung reduzieren Betriebsgeräusche und gewährleisten eine reibungslose, vibrationsfreie Leistung. - Langlebigkeit und wartungsfreies Design: Hochwertige Dichtungen und dauerhafte Schmierung gewährleisten eine Getriebelebensdauer von über 20.000 Stunden, selbst in rauen Umgebungen mit hohen Temperaturen oder Staubbelastung. Spezifikation - Nenn-Ausgangsdrehmoment: Nm - Segmentnummer: einfach, doppelt - Verhältnis: 4, 5, 7, 8, 10, 14, 16, 20, 25, 35, 40, 50, 60, 70, 80, 90, 100, 140, 160, 200 - Maximales Beschleunigungsdrehmoment: 1,8-faches des Nenn-Ausgangsdrehmoments - Notstopp-Drehmoment: 3-faches des Nenn-Ausgangsdrehmoments - Nenn-Eingangsgeschwindigkeit: bis zu 5000 U/min - Maximale Eingangsgeschwindigkeit: bis zu 10000 U/min - Ultrapräzises Spiel: ≤2 Bogensekunden - Präzises Spiel: ≤4 Bogensekunden - Standardspiel: ≤6 Bogensekunden - Torsionssteifigkeit: Nm/Bogensekunde - Maximale radiale Kraft: N - Maximale axiale Kraft: N - Kippmoment: Nm - Lebensdauer: 20000 Stunden (kontinuierlicher Betrieb 10000 Stunden) - Effizienz: ≥95 % (einzelstufig), ≥92 % (doppelstufig) - Gewicht: kg - Betriebstemperatur: -10℃-90℃ - Schmierung: Synthetisches Fett - Schutzklasse: IP65 - Montageposition: Jede Richtung - Geräuschpegel: ≤74 dB(A) Tags: Präzisions-Planetengetriebe, hochpräzises Planetengetriebe, Miniatur-Planetengetriebe, Mini-Planetengetriebe, kleines Planetengetriebe, rechtwinkliges Planetengetriebe, kompaktes Planetengetriebe, kompakter Planetenreduzierer, kompaktes Planetengetriebe, kleines Planetengetriebeset, kleiner Planetengetriebemotor, kleine Planetengetriebe-Lieferanten Technische Spezifikationen / Merkmale: - Vertikale 90-Grad-Ein-/Ausgangswellenanordnung - Flanschplattenausgang für sichere Montage - Mehrstufiges Zahnradverzahnen für Kraftübertragung und Geschwindigkeitsreduzierung - Schrauben- und Kegelradset, Effizienz >90% - Spiel ≤2 Bogensekunden (ultrapräzise), ≤4 Bogensekunden (präzise), ≤6 Bogensekunden (Standard) - Ausgangsdrehmoment: bis zu mehreren tausend Nm - Lebensdauer: >20.000 Stunden - Schutzklasse: IP65 - Betriebstemperatur: -10℃ bis 90℃ - Schmierung: Synthetisches Fett - Montage: Jede Richtung - Geräuschpegel: ≤74 dB(A)
