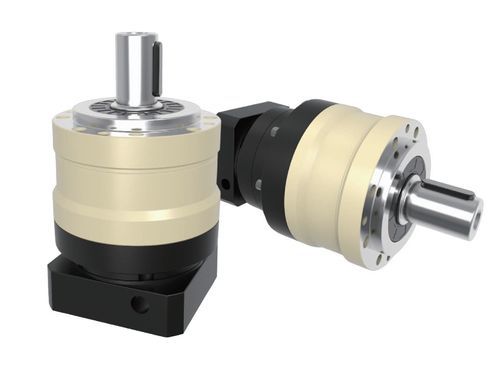

Planeten-Servogetriebe MYB-E serieskoaxialmit Vollwellemit geringem Spiel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Planeten
- Achsenausrichtung
- koaxial
- Wellentyp
- mit Vollwelle
- Leistung
- mit geringem Spiel, Präzision, Hochpräzision, mit hoher Gesamtsteifigkeit, hohe Effizienz
- Weitere Eigenschaften
- IP65
- Rotationsgeschwindigkeit
Min: 2.000 rpm
(12.566,3706 rad.min-1)Max: 10.000 rpm
(62.831,8531 rad.min-1)- Spielraum
Min: 0 rad
Max: 0 rad
- Untersetzungsverhältnis
Min: 3 unit
Max: 100 unit
- Gewicht
Min: 1,3 kg
(2,87 lb)Max: 60 kg
(132,28 lb)
Beschreibung
Einführung
Die HONPINE MYB-E Serie Präzisions-Planetengetriebe ist für mittlere und große Industriemaschinen konzipiert, die hohe Drehmomente, präzise Positionierung und dauerhaften Betrieb benötigen. Erhältlich in sechs Baugrößen (70–235 mm), deckt sie Übersetzungen von 3:1 bis 100:1 und Nenndrehmomente von 40 N·m bis 2000 N·m ab. Die Auslegung bietet hohe Torsionssteifigkeit, Stoßfestigkeit und effiziente Kraftübertragung.
Merkmale
Anwendungen
Ausgelegt für Servosysteme und Motion-Control; häufig eingesetzt in Verpackungsmaschinen, Fördersystemen, Holzbearbeitungsmaschinen, Förder- und Handhabungstechnik sowie in der industriellen Automatisierung, wo zuverlässige und wiederholbare Drehmomentübertragung erforderlich ist.
Spezifikationstabelle (Auszug, Zeile für Zeile)
Spezifikation | Einheit | Stufen | Übersetzungsverhältnis | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Nennausgangsdrehmoment T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Maximales Ausgangsdrehmoment T₂B | N·m | 12 | 3~100 | 3 × Nennausgangsdrehmoment (alle Baugrößen)
Nenndrehzahl Eingang n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Maximale Eingangsdrehzahl n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Spiel | arcmin | 1/2 | 3~10 / 12~100 | Einstufig ≤5 ; Zweistufig ≤7
Torsionssteifigkeit | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Zulässige Radiallast F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Zulässige Axiallast F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Zulässige Axiallast F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Lebensdauer | hr | 12 | 3~100 | 20,000*
Wirkungsgrad η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Gewicht | kg | 1/2 | 3~10 / 12~100 | Siehe Werte je Baugröße oben
Betriebstemperatur | ℃ | 12 | 3~100 | -10℃ ~ +90℃
Schmierung | | 12 | 3~100 | Synthetisches Fett
Schutzart | | 12 | 3~100 | IP65
Einbaulage | | 12 | 3~100 | Flexible Einbaulage
Geräuschpegel (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Eigenschaften / technische Daten
Die HONPINE MYB-E Serie Präzisions-Planetengetriebe ist für mittlere und große Industriemaschinen konzipiert, die hohe Drehmomente, präzise Positionierung und dauerhaften Betrieb benötigen. Erhältlich in sechs Baugrößen (70–235 mm), deckt sie Übersetzungen von 3:1 bis 100:1 und Nenndrehmomente von 40 N·m bis 2000 N·m ab. Die Auslegung bietet hohe Torsionssteifigkeit, Stoßfestigkeit und effiziente Kraftübertragung.
Merkmale
- Spiel: ≤5 arcmin (einstufig); ≤7 arcmin (zweistufig)
- Hohe Torsionssteifigkeit und Stoßfestigkeit
- Sanfte Bewegung und präzise Positionierung, geeignet für Servosysteme
- Hoher Wirkungsgrad: ≥97% (3–10:1); ≥94% (12–100:1)
- Schutzart IP65 und Schmierung mit synthetischem Fett
Anwendungen
Ausgelegt für Servosysteme und Motion-Control; häufig eingesetzt in Verpackungsmaschinen, Fördersystemen, Holzbearbeitungsmaschinen, Förder- und Handhabungstechnik sowie in der industriellen Automatisierung, wo zuverlässige und wiederholbare Drehmomentübertragung erforderlich ist.
Spezifikationstabelle (Auszug, Zeile für Zeile)
Spezifikation | Einheit | Stufen | Übersetzungsverhältnis | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Nennausgangsdrehmoment T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Maximales Ausgangsdrehmoment T₂B | N·m | 12 | 3~100 | 3 × Nennausgangsdrehmoment (alle Baugrößen)
Nenndrehzahl Eingang n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Maximale Eingangsdrehzahl n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Spiel | arcmin | 1/2 | 3~10 / 12~100 | Einstufig ≤5 ; Zweistufig ≤7
Torsionssteifigkeit | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Zulässige Radiallast F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Zulässige Axiallast F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Zulässige Axiallast F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Lebensdauer | hr | 12 | 3~100 | 20,000*
Wirkungsgrad η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Gewicht | kg | 1/2 | 3~10 / 12~100 | Siehe Werte je Baugröße oben
Betriebstemperatur | ℃ | 12 | 3~100 | -10℃ ~ +90℃
Schmierung | | 12 | 3~100 | Synthetisches Fett
Schutzart | | 12 | 3~100 | IP65
Einbaulage | | 12 | 3~100 | Flexible Einbaulage
Geräuschpegel (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Eigenschaften / technische Daten
- Serie: MYB-E
- Baugrößen: 70 / 90 / 120 / 155 / 205 / 235 mm
- Übersetzungen: 3:1 bis 100:1
- Nennausgangsdrehmoment: 40–2,000 N·m
- Max. Ausgangsdrehmoment: bis zu 3× Nennmoment
- Spiel: ≤5 arcmin (1-stufig); ≤7 arcmin (2-stufig)
- Hoher Wirkungsgrad und Servo-Kompatibilität
- Schutzart IP65, synthetische Schmierung
