Planeten-Servogetriebe MYBR-E series

rechtwinkligkoaxialmit vertikaler Ausgangswelle

Einführung

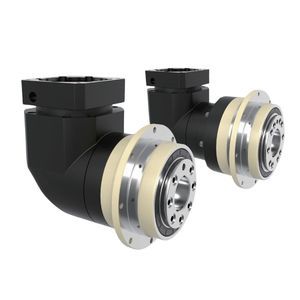

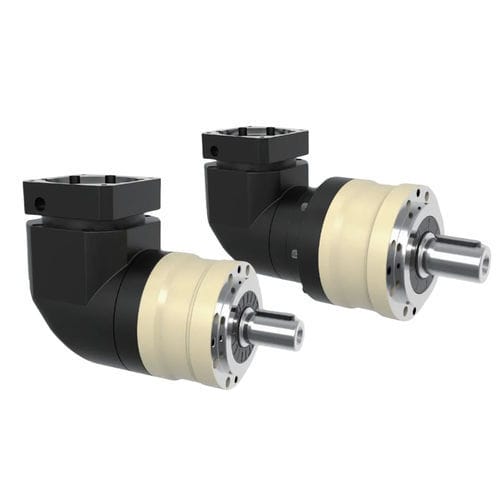

Das rechtwinklige (90°) Planetengetriebe HONPINE MYBR-E wurde für mittelgroße bis große Industriemaschinen entwickelt, die ein hohes Ausgangsdrehmoment, flexible Untersetzungsverhältnisse und kompakte Einbaumaße benötigen. Erhältlich in sechs Baugrößen (MYBR-E070 bis MYBR-E155), deckt es Übersetzungen von 3:1 bis 200:1 sowie Nennausgangsdrehmomente von ca. 40 N·m bis 2000 N·m für Servoanwendungen von leichter bis schwerer Belastung ab.

Konstruktion und Leistung
Das kompakte 90°-Design erhöht die Einbaumöglichkeiten und bietet gleichzeitig hohen Wirkungsgrad, kontrolliertes Spiel (≤6 arcmin einstufig; ≤9 arcmin zweistufig), definierte Torsionssteifigkeit und lange Lebensdauer. Nenndrehzahlen und maximale Eingangsdrehzahlen sind baugrößenabhängig (z. B. MYBR-E070: n₁ bis 5.000 rpm, max 10.000 rpm). Wirkungsgrad: bis zu 95% (einstufig) bzw. bis zu 92% (zweistufig).

Technische Daten (Auszug)

• Baugrößen: sechs Größen von 70 mm bis 155 mm (MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155 usw.)
• Untersetzungsverhältnisse: 3:1 bis 200:1 (1- und 2-stufig)
• Nennausgangsdrehmoment T₂N: ca. 40–2000 N·m je nach Größe und Übersetzung
• Maximales Ausgangsdrehmoment T₂B: bis zu 3 × T₂N (modell-/übersetzungsabhängig)
• Torsionssteifigkeit (Beispiele): MYBR-E070: 7 N·m/arcmin; MYBR-E090: 14; MYBR-E120: 25; MYBR-E155: 50
• Zulässige Lasten (Beispiele): radiale Lasten bis zu 9.400 N (MYBR-E155); axiale Werte je Baugröße
• Betriebstemperatur: −10 °C bis +90 °C; Schutzart: IP65; Schmierung: synthetisches Fett
• Geräuschpegel (n₁ = 3000 rpm): ≤63–70 dB je nach Baugröße

Anwendungen

• Verpackungsmaschinen
• Förder- und Materialumschlagsysteme
• Holzbearbeitungsmaschinen
• Industrielle Automatisierung und servoangetriebene Anlagen

Modellauswahl & Hinweise
Wählen Sie Baugröße und Übersetzung anhand des erforderlichen Drehmoments, des Trägheitsmoments (J1), der zulässigen radialen/axialen Lasten und der Eingangsdrehzahl. Bei dynamischen oder Spitzenlasten prüfen Sie das maximale Ausgangsdrehmoment (bis zu 3× T₂N) und die zulässigen Drehzahlen pro Baugröße. Detaillierte Maße, J1-Werte und Montageoptionen entnehmen Sie bitte den HONPINE-Datenblättern oder dem technischen Support.
