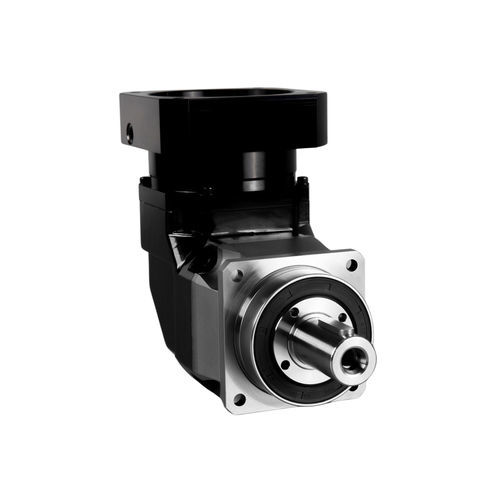

Kegelrad-Winkelgetriebe NFR series

rechtwinklig90°geringes Winkelspiel

Produkteinführung Das rechtwinklige Hochlast-Planetengetriebe ist ein Planetengetriebe-Übertragungssystem mit einer vertikalen 90-Grad-Anordnung zwischen den Ein- und Ausgangswellen, die beide auf derselben Ebene positioniert sind. Das Ausgangsende ist mit hochbelastbaren Kegelrollenlagern verstärkt, die es ihm ermöglichen, größere Radialkräfte und Kippmomente zu widerstehen. Die Kraftübertragung und Geschwindigkeitsreduzierung werden durch mehrstufiges Zahnrad-Meshing erreicht. Sein kompaktes und platzsparendes Design macht es ideal für allgemeine industrielle Anwendungen mit räumlichen Einschränkungen oder die eine vertikale Ein- und Ausgangsorientierung erfordern, besonders geeignet für Werkzeugmaschinen, die eine hohe Widerstandsfähigkeit gegen Kippmomente erfordern. - Hochbelastbare Kegelrollenlager: Das Ausgangsende integriert hochbelastbare Kegelrollenlager, um höheren Radialkräften und Kippmomenten standzuhalten. - 90-Grad-Ein- und Ausgangskonfiguration: Die senkrechte Wellenanordnung optimiert die Raumnutzung und leitet das Ausgangsdrehmoment um. - Hocheffiziente Schrauben- und Kegelräder: Verwendet Schraubenräder in Kombination mit einem integrierten Kegelrad-Set, das eine Effizienz von über 90 % in der mehrstufigen Übertragung aufrechterhält. - Hohe Präzision und geringes Spiel: Präzisionsgeschliffene Zahnräder und ein Spannzangen-Verriegelungsmechanismus minimieren das Spiel auf ≤2 Bogensekunden (1/30 Grad), um die strengen Positionierungsgenauigkeitsanforderungen von Servosystemen zu erfüllen. - Außergewöhnliche Tragfähigkeit: Mehrzahn-Meshing verteilt die Lasten gleichmäßig. Einsatzgehärtete und gehärtete Zahnräder in Kombination mit Nadellagern ermöglichen ein Ausgangsdrehmoment von bis zu mehreren tausend Nm und eine überlegene Stoßfestigkeit. - Niedriges Geräusch und stabiler Betrieb: Patentierte Geräuschreduzierungstechnologie und Schraubenzahn-Rollmeshing-Design reduzieren Betriebsgeräusche und gewährleisten eine reibungslose, vibrationsfreie Leistung. - Langlebigkeit und wartungsfreies Design: Hochwertige Dichtungen und permanente Schmierungstechnologie gewährleisten eine Getriebelebensdauer von über 20.000 Stunden, selbst in rauen Umgebungen mit hohen Temperaturen oder Staubbelastung. Spezifikationen - Nenn-Ausgangsdrehmoment: Nm - Maximaler Beschleunigungsdrehmoment: 1,8-faches des Nenn-Ausgangsdrehmoments - Notstopp-Drehmoment: 3-faches des Nenn-Ausgangsdrehmoments - Nenn-Eingangsgeschwindigkeit: bis zu 4000 U/min (variiert je nach Modell) - Maximale Eingangsgeschwindigkeit: bis zu 8000 U/min (variiert je nach Modell) - Spiel: so niedrig wie ≤2 Bogensekunden (hohe Präzision), ≤4 Bogensekunden (Präzision), ≤6 Bogensekunden (Standard) - Steifigkeit: bis zu 580 Nm/Bogensekunde - Maximale Radialkraft: bis zu 58.000 N - Maximale Axialkraft: bis zu 59.000 N - Kippmoment: bis zu 8.500 Nm - Lebensdauer: 20.000 Stunden (10.000 Stunden Dauerbetrieb) - Effizienz: ≥95 % (einzelne Stufe), ≥92 % (doppelte Stufe) - Gewicht: bis zu 125,3 kg (variiert je nach Modell) - Betriebstemperatur: -10°C bis 90°C - Schmierung: Synthetisches Fett - Schutzklasse: IP65 - Montageposition: Jede Richtung - Geräuschpegel: ≤75 dB(A) (bei 3000 U/min, unbelastet)
