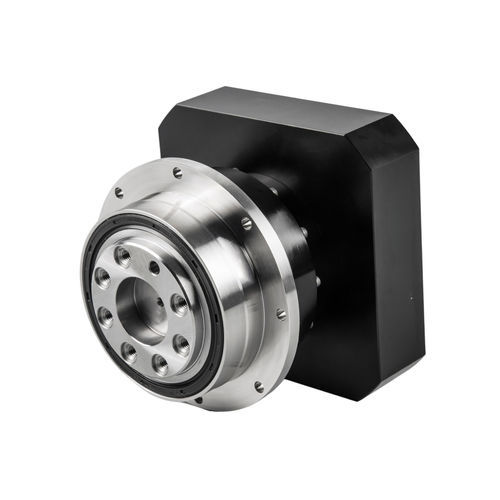

Planetengetriebe ND series

schrägverzahntkoaxialmit Vollwelle

ProdukteinführungDas Planetengetriebe mit Flanschausgang ist ein Präzisionsgetriebe, das ein Planetengetriebe mit einer Flanschausgangsstruktur kombiniert. Seine Kernkomponenten bestehen aus einem Sonnenrad, Planetenrädern und einem Innenzahnkranz, der die Kraftübertragung durch ein- oder mehrstufigen Zahneingriff ermöglicht. Der Flansch, der als kritische Verbindungskomponente dient, weist ein rundes Design mit integrierten Hochpräzisionslagern auf, die eine größere Kontaktfläche und eine stabile Halterung bieten. Dieses Getriebe ist mit Stromquellen wie Servo- und Schrittmotoren kompatibel und wird häufig in Präzisionsgeräten wie CNC-Werkzeugmaschinen, Industrierobotern, automatisierten Fertigungsstraßen und in der Luft- und Raumfahrt eingesetzt.MerkmaleFlanschausgang mit Hochpräzisionslagern: Ausgestattet mit Hochpräzisionslagern bietet das Flanschabtriebsdesign eine vergrößerte Kontaktfläche, stabile Montageunterstützung, verbesserte Positionsgenauigkeit, überragende Zugsteifigkeit und außergewöhnliche Torsionsfestigkeit.Vollschrägverzahnung für höheren Wirkungsgrad: Die Vollschrägverzahnung sorgt für einen überragenden Übertragungswirkungsgrad: bis zu 97-98 % bei einstufigen und über 90 % bei mehrstufigen Konfigurationen.Hohe Präzision und geringes Spiel: Die Präzisionsschleiftechnologie in Kombination mit einem Spannzangenmechanismus minimiert das Spiel auf ≤1 arcmin (1/60°) und erfüllt damit die strengen Anforderungen an die Positioniergenauigkeit von Servosystemen.Monolithisches Design für erhöhte Steifigkeit: Durch den integrierten Planetenträger, das Innenzahnkranzrad und das Sonnenrad werden sekundäre Nietpunkte eliminiert, wodurch eine beispiellose strukturelle Integrität erreicht wird.Hohe Tragfähigkeit: Der Vielzahneingriff verteilt die Lasten effizient. Mit aufgekohlten/gehärteten Zahnrädern und Nadellagern liefert das Getriebe ein Ausgangsdrehmoment von bis zu Tausenden von N-m und eine hervorragende Stoßfestigkeit.Geräuschreduzierung und Betriebsstabilität: Die patentierte geräuschdämpfende Architektur und der schrägverzahnte Flankeneingriff reduzieren die Betriebsgeräusche auf ≤65 dB und gewährleisten einen vibrationsfreien Lauf.Langlebigkeit und wartungsfreier Betrieb: Hochwertige Dichtungen und eine permanente Schmierungstechnologie verlängern die Lebensdauer auf über 20.000 Stunden, selbst in rauen Umgebungen mit hohen Temperaturen oder Partikelverschmutzung.SpezifikationenParametertabelleSegmentnummerÜbersetzungND047NDS064ND064NDS090ND090NDV110NDV140NDV200NDV255NDV285Abgabedaten torqueNmsingle4224545110130280560110022003600525555514516034061013002200330072048481251303005601200200029008———95100250550110017002850101540409510022046095014001900double16224545110130280560110022003600202245451101302805601100200036002525606014516035061013002200330030—————————3100352050501251403105601200120030004018505011012028056012001800—5018555514516034061013002000330060——481251203005601200180029007018—4812512030056011001800290080———95100—————90——40951002504609501500220010015—409510022046095014001900Further weitere technische Daten und Details finden Sie in den Tabellen mit den vollständigen Spezifikationen oben.Maximales Beschleunigungsdrehmoment: 1,8-faches NennabtriebsdrehmomentNot-Aus-Drehmoment: 3-faches NennabtriebsdrehmomentNennantriebsdrehzahl: bis zu 5000 U/min (je nach Modell)Maximale Antriebsdrehzahl: bis zu 10000 U/min (je nach Modell)Ultrapräzises Spiel: ≤1 arcmin (Einzelsegment), ≤3 arcmin (Doppelsegment)Drehsteifigkeit: bis zu 1421 Nm/arcmin (je nach Modell)Max. Radialkraft: bis zu 58000 N (je nach Modell)Max. axialkraft: bis zu 59000 N (je nach Modell)Kippmoment: bis zu 8500 Nm (je nach Modell)Lebensdauer: 20000 h (Dauerbetrieb 10000 h)Wirkungsgrad: ≥97% (einfach), ≥94% (doppelt)Gewicht: bis zu 124,5 kg (je nach Modell)Betriebstemperatur: -30℃ bis 90℃Schmierung: Synthetisches SchmierfettSchutzklasse: IP65Einbaulage: Jede RichtungGeräuschpegel: ≤73 dB(A) (variiert je nach Modell)
