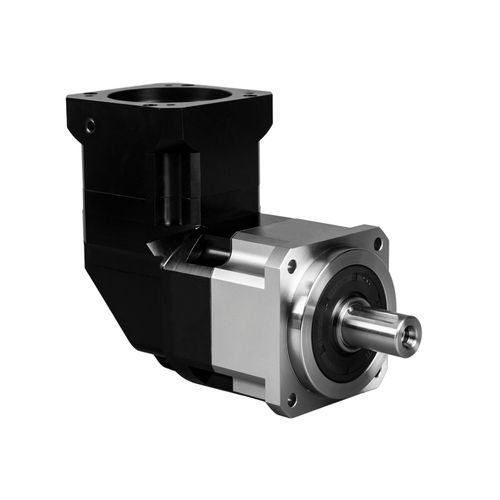

Kegelrad-Winkelgetriebe NBR series

rechtwinklig90°Flansch

Produkteinführung Der Planetengetriebe mit quadratischem Gehäuse und Ausgangsflansch im rechten Winkel ist ein Planetengetriebe-Übertragungsgerät mit einer vertikalen 90-Grad-Anordnung zwischen Eingangs- und Ausgangswellen, wobei beide Wellen auf derselben Ebene liegen. Charakterisiert durch sein quadratisches Gehäuse und den quadratischen Ausgangsflansch, erreicht dieser Reduzierer die Kraftübertragung und Geschwindigkeitsreduzierung durch mehrstufiges Zahnrad-Meshing. Er bietet eine kompakte Struktur und platzsparende Vorteile, was ihn besonders geeignet für allgemeine industrielle Anwendungen macht, die räumliche Einschränkungen oder vertikale Eingangs-Ausgangs-Orientierungsanordnungen erfordern. - Quadratisches Gehäuse und Ausgangsflansch: Das Gehäuse des Reduzierers und der Ausgangsflansch weisen eine quadratische Struktur auf. Schrauben werden von unten nach oben befestigt, um die Einheit an der Montagekonstruktion zu sichern. - 90-Grad-Eingangs-Ausgangs-Orientierung: Die Eingangs- und Ausgangswellen sind in einem 90-Grad-Winkel ausgerichtet, was Platz spart und die Ausgangsrichtung ändert. - Hochleistungsfähige schrägverzahnte und Kegelräder: Alle Zahnräder verwenden schrägverzahnte Zähne, mit einem integrierten Kegelrad-Satz, der eine hohe Übertragungseffizienz gewährleistet. Die mehrstufige Übertragung hält eine Effizienz von über 90% aufrecht. - Hohe Präzision und geringes Spiel: Präzisions-Zahnräderschleifprozesse und ein Spannzangen-Verriegelungsmechanismus minimieren das Spiel auf weniger als 2 Bogenminuten (1/30 eines Grades), um die strengen Positionierungsgenauigkeitsanforderungen von Servosystemen zu erfüllen. - Hohe Tragfähigkeit: Ein Mehrzahn-Meshing-Design verteilt die Lasten gleichmäßig. In Kombination mit einsatzgehärteten und gehärteten Zahnrädern und Nadellagern liefert der Reduzierer ein Ausgangsdrehmoment von bis zu mehreren tausend Nm und außergewöhnliche Stoßfestigkeit. - Geräuschreduzierung und Stabilität: Eine patentierte Geräuschreduzierungsstruktur und ein schrägverzahntes Zahnoberflächen-Meshing-Design reduzieren das Betriebsgeräusch erheblich und gewährleisten einen reibungslosen Betrieb ohne Vibrationen. - Haltbarkeit und wartungsfreies Design: Hochwertige Dichtungen und lebenslange Schmierungstechnologie verlängern die Lebensdauer der Zahnräder auf über 20.000 Stunden. Der Reduzierer hält rauen Betriebsbedingungen stand, einschließlich hoher Temperaturen und staubiger Umgebungen. Spezifikationen (Blatt 1) - Nenn-Ausgangsdrehmoment: bis zu 1900 Nm (je nach Modell) - Spiel: so niedrig wie ≤2 Bogenminuten (ultrapräzise) - Effizienz: bis zu ≥95% - Schutzklasse: IP65 - Lebensdauer: bis zu 20.000 Stunden - Betriebstemperatur: -10℃ bis 90℃ - Schmierung: Synthetisch - Montage: Jede Richtung
