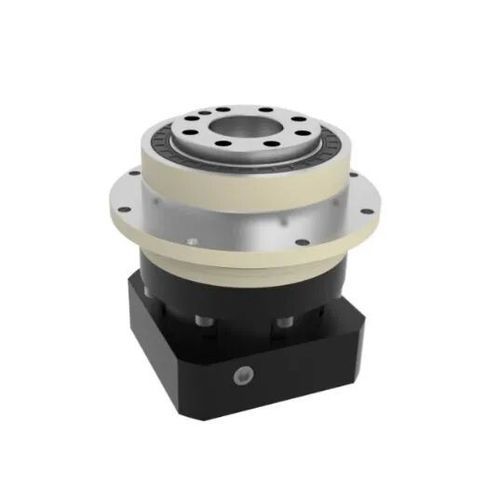

Planetengetriebe MYD series

koaxialRoboterflansch10 - 20 Nm

Einführung
Das Präzisions-Planetengetriebe HONPINE MYD Series verfügt über einen hochsteifen Flanschausgang für Motion-Control-Anwendungen, die außergewöhnliche Positioniergenauigkeit, hohe Drehmomentübertragung und langfristige Zuverlässigkeit erfordern. Erhältlich in sieben Baugrößen (47 mm–255 mm) und einer breiten Übersetzungsbandbreite, eignet es sich für Industrieroboter, CNC-Maschinen, automatisierte Anlagen und Laserbearbeitungsmaschinen.

Funktionale Beschreibung
Extrem geringer Backlash und hohe Torsionssteifigkeit bieten hervorragende Reproduzierbarkeit sowie gleichmäßige, präzise Bewegungen. Einstufig (P0) Backlash ≤1 arcmin; zweistufig (P0) ≤3 arcmin. Konfigurationen für Servomotoren und Roboterachsen mit Nenndrehmoment 14 N·m bis 2000 N·m und maximalem Ausgangsdrehmoment bis zu 3× Nennwert.

Zusammenfassung der Spezifikationen (Kerndaten)

• Serie: HONPINE MYD Series
• Baugrößen: MYD047, MYD064, MYD090, MYD110, MYD140, MYD200, MYD255 (47–255 mm)
• Übersetzungsbereich: 4:1–100:1
• Nennausgangsdrehmoment: 14 N·m–2000 N·m (modellabhängig)
• Maximales Ausgangsdrehmoment: bis zu 3× Nennwert
• Nenndrehzahl Eingang: typ. bis 5.000 rpm bei kleinen Baugrößen; geringer bei großen
• Maximale Eingangsdrehzahl: bis zu 10.000 rpm (modellabhängig)
• Backlash-Stufen: P0 ≤1 arcmin (einstufig); ≤3 arcmin (zweistufig). P1/P2 je nach Modell
• Wirkungsgrad: einstufig ≥97 %; gängige zweistufige Konfigurationen ≥94 %
• Betriebstemperatur: -10 °C bis +90 °C
• Schmierung: synthetisches Fett (werkseitig befüllt)
• Schutzart: IP65
• Typische Gewichte (1-stufig): 0,7 kg–56,1 kg; (2-stufig): 1,0 kg–70,4 kg
• Geräuschpegel (n1 = 3000 rpm): ca. ≤56 dB bis ≤70 dB je nach Baugröße

Modelle und Auswahl
Die Modelle MYD047–MYD255 decken den gesamten Drehmoment- und Übersetzungsbereich ab; siehe die detaillierte Spezifikationstabelle auf der Produktseite für modellbezogene Werte zu Torsionssteifigkeit, zulässigen Lasten, Biegemomenten und exakten Drehzahl-/Drehmomentangaben.

Anwendungen

• Industrieroboter (Gelenke, Achsen)
• CNC-Werkzeugmaschinen (hochpräzise Achsen)
• Automatisierte Produktionslinien
• Laserbearbeitung und präzise Fertigungsmaschinen
