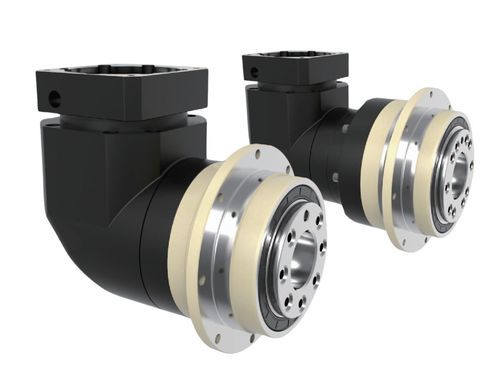

Planetengetriebe MYDR serieskoaxialrechtwinkligParallelwellen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Planeten
- Achsenausrichtung
- koaxial, rechtwinklig, Parallelwellen
- Wellentyp
- mit Hohlwelle, mit Vollwelle, mit Keilwelle, Ritzel-Wellen, mit vertikaler Ausgangswelle, Roboterflansch, Mehrachsen
- Drehmoment
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Installierung
- flanschmontiert, Flach, sockelmontiert
- Aufbau
- kompakt, Flansch, hohl
- Anzahl Stufen
- einstufig, Zwei-Stufen
- Leistung
- Hochleistung, Präzision, hohe Effizienz, geräuscharm, Hochdrehmoment, mit geringem Spiel, spielfrei, für schwere Lasten, mit hoher Gesamtsteifigkeit, wartungsfrei, Hochleistung, hochkapazitiv, mit hoher Drehzahl
- Anwendungen
- für Materialtransportanlagen, Azimut, für Radnaben und Ketten, für Spritzgussmaschinen, für Seilbahnen, für Verpackungsmaschinen, für die chemische Industrie, für Mahlanlagen, für Belüfter, für Wagen, für Papiermaschine, für Klärtank, für Drehtisch, für Walzenpressen, für Biege- und Richtmaschine, für die Metallindustrie, für drahtlose Riemen und Kettenantriebe, für Servomotor, für Industrieanwendung, für raue Umgebungen, für Fässer, für Bagger, für medizinische Geräte, für Druckmaschine, für umkehrbares Heißwalzwerk, für Stromerzeugung, für Rolltreppen, für Kühlturm, für Werkzeugmaschinen, für Pumpen, für Fahrzeuge, für Drehmaschinen, für Hydrapulper, für die Automation, Werkzeug, für Schifffahrtsanwendungen, für Motorkupplung, für Drehwerksantriebe, für Elektromotor, für die Kautschukindustrie, für Antennen, für Mühle, Maschine, für die Lebensmittelindustrie, für Dauerbetrieb, für Aufzug, für Wickler, für den Bergbau, für Zentrifuge, für Rührgerät, für Walzwerk, für Rührwerk, für Förderanlage, für Förderanlagen, für Robotik, Mitnahme, Profil, für die petrochemische Industrie, für Windkraftanlage, für Telekomausrüstung, für Großen Sonnenschirme, für Vertikalmühle, für Hubanwendungen, für die Papierindustrie, für Textilien, für die Zementindustrie, für Schwerzerspanung, für die Zuckerindustrie, für DC-Motor, für Luftfahrtanwendungen, für Türen, für Schneidemaschine, für Räder, für die Kunststoffindustrie, für Pharmaprodukte, für Aktuatoren, für Kran, für Winden, für Koordinatenmessmaschine, für Maschine, Seilziehmaschine, für Großschirme und Sonnenschirme, für Extruder, für Zahnrad-Schienen-Antrieb, für Lebensmittelmaschine, für Häckselarbeiten, für Bergbaumaschinen, für die Fahrzeugindustrie, für Antriebe, für Höhenverstellung, für Brauchwasser-Kläranlage, für Schöpfschaufel, für Hubwerk, für Schweißmaschine, für FTS
- Weitere Eigenschaften
- mit mechanischem Getriebe, hochqualitativ, maßgefertigt, mit Motoradapter, vertikal, IP65
- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.831,8531 rad.min-1)Min: 2.000 rpm
(12.566,3706 rad.min-1)- Spielraum
Max: 0 rad
Min: 0 rad
- Untersetzungsverhältnis
Max: 200 unit
Min: 4 unit
- Gewicht
Max: 85,9 kg
(189,38 lb)Min: 1,1 kg
(2,43 lb)
Beschreibung
Einführung
Die HONPINE MYDR-Serie ist ein präzises Planetengetriebe mit hochsteifer Flanschausgangskonstruktion, das einen großen Übersetzungsbereich, hohe Drehmomentkapazität und zuverlässige Übertragungseigenschaften für industrielle Motion‑Control‑Systeme bietet. Erhältlich in sieben Baugrößen (47 mm bis 255 mm), deckt die Serie Übersetzungsverhältnisse von 4:1 bis 200:1 und Nenndrehmomente von ca. 14 N·m bis 2.000 N·m ab. Verdrehspiel‑Optionen umfassen ≤2 arcmin (P0) bei bestimmten einstufigen Ausführungen und ≤4 arcmin bei ausgewählten zweistufigen Konfigurationen.
Merkmale
Modellauswahl / Verfügbare Serie
Serie: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Übersetzungen und Stufenzahl ermöglichen Übersetzungsverhältnisse von 4 bis 200 (verfügbare Verhältnisse abhängig von Stufenkombination und Modell).
Spezifikationstabelle (Zeilen; Spalten durch " | " getrennt)
Spezifikation | Einheit | Stufen | Übersetzungsverhältnis¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Nennausgangsdrehmoment T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Maximales Ausgangsdrehmoment T₂B | N·m | 12 | 4~200 | 3 × Nennausgangsdrehmoment (modellabhängig)
Nenndrehzahl Eingang n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Maximale Eingangsdrehzahl n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Ultrahochpräzises Verdrehspiel (P0) | arcmin | 1 | 4~20 | MYDR090–MYDR255: ≤2 (je nach Konfiguration); 2‑stufig ≤4
Präzisionsverdrehspiel (P1) | arcmin | 1 | 4~20 | ≤4 (modellabhängig); 2‑stufig ≤7
Standardverdrehspiel (P2) | arcmin | 1 | 4~20 | ≤6 (modellabhängig); 2‑stufig ≤9
Torsionssteifigkeit | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (je nach Baugröße)
Max. Biegemoment M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Zulässige Radiallast F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Lebensdauer | h | 12 | 4~200 | 20,000* (typisch unter Nennbedingungen)
Wirkungsgrad η | % | 1 | 4~20 | ≥95% (einstufig) ; ≥92% (mehrstufig)
Gewicht | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Betriebstemperatur | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Schmierung | | 12 | 4~200 | Synthetisches Fett
Schutzart | | 12 | 4~200 | IP65
Einbaulage | | 12 | 4~200 | Flexible Einbaulagen (siehe Dokumentation)
Geräuschpegel (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74
Charakteristika / Einsatzgebiete
Die HONPINE MYDR-Serie ist ein präzises Planetengetriebe mit hochsteifer Flanschausgangskonstruktion, das einen großen Übersetzungsbereich, hohe Drehmomentkapazität und zuverlässige Übertragungseigenschaften für industrielle Motion‑Control‑Systeme bietet. Erhältlich in sieben Baugrößen (47 mm bis 255 mm), deckt die Serie Übersetzungsverhältnisse von 4:1 bis 200:1 und Nenndrehmomente von ca. 14 N·m bis 2.000 N·m ab. Verdrehspiel‑Optionen umfassen ≤2 arcmin (P0) bei bestimmten einstufigen Ausführungen und ≤4 arcmin bei ausgewählten zweistufigen Konfigurationen.
Merkmale
- Hochsteife Flanschausgangskonstruktion für direkten Anbau
- Großer Übersetzungsbereich: 4:1 bis 200:1 (ein- und mehrstufig)
- Sieben Baugrößen: MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255
- Nennausgangsdrehmoment: ca. 14 N·m bis 2.000 N·m (modellabhängig)
- Verdrehspielklassen: Ultra‑präzise (P0) ≤2 arcmin; Präzision (P1); Standard (P2)
- Hohe Wirkungsgrade: ≥95% (einstufig); ≥92% (mehrstufig)
- Synthetische Fettfüllung; Schutzart IP65
- Betriebstemperatur: -10℃ bis +90℃
Modellauswahl / Verfügbare Serie
Serie: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Übersetzungen und Stufenzahl ermöglichen Übersetzungsverhältnisse von 4 bis 200 (verfügbare Verhältnisse abhängig von Stufenkombination und Modell).
Spezifikationstabelle (Zeilen; Spalten durch " | " getrennt)
Spezifikation | Einheit | Stufen | Übersetzungsverhältnis¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Nennausgangsdrehmoment T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Maximales Ausgangsdrehmoment T₂B | N·m | 12 | 4~200 | 3 × Nennausgangsdrehmoment (modellabhängig)
Nenndrehzahl Eingang n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Maximale Eingangsdrehzahl n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Ultrahochpräzises Verdrehspiel (P0) | arcmin | 1 | 4~20 | MYDR090–MYDR255: ≤2 (je nach Konfiguration); 2‑stufig ≤4
Präzisionsverdrehspiel (P1) | arcmin | 1 | 4~20 | ≤4 (modellabhängig); 2‑stufig ≤7
Standardverdrehspiel (P2) | arcmin | 1 | 4~20 | ≤6 (modellabhängig); 2‑stufig ≤9
Torsionssteifigkeit | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (je nach Baugröße)
Max. Biegemoment M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Zulässige Radiallast F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Lebensdauer | h | 12 | 4~200 | 20,000* (typisch unter Nennbedingungen)
Wirkungsgrad η | % | 1 | 4~20 | ≥95% (einstufig) ; ≥92% (mehrstufig)
Gewicht | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Betriebstemperatur | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Schmierung | | 12 | 4~200 | Synthetisches Fett
Schutzart | | 12 | 4~200 | IP65
Einbaulage | | 12 | 4~200 | Flexible Einbaulagen (siehe Dokumentation)
Geräuschpegel (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74
Charakteristika / Einsatzgebiete
- Einsatz: industrielle Automation, Verpackungsmaschinen, Montagesysteme, Fördertechnik, OEM‑Anwendungen
- Mehrere Verdrehspielklassen zur Anpassung der Positionieranforderungen
- Größe und Stufenzahl nach Nenndrehmoment, Trägheit und Lasten auswählen
- Technische Dokumentation für Detailwerte, Toleranzen und Wartung beachten
