Kammerofen

WärmeVorwärmInfrarot

Übersicht
Industrielle Ofenlösung für die Luft- und Raumfahrt zur Beschleunigung der Industrialisierung thermoplastischer Verbundwerkstoffe durch schnell ansprechende Mittelwellen-Infrarot-Erwärmung mit hoher räumlicher Gleichmäßigkeit. Konzipiert für komplexe 3D-Teile, variable Dicken und höhere Produktionsraten bei gleichzeitiger Sicherstellung von Reproduzierbarkeit, Prozesssicherheit und vollständiger Rückverfolgbarkeit.

Thermische Herausforderungen für die Luftfahrt

• Hohe Präzision: schnelles Erhitzen bei hohen Temperaturen mit Gleichmäßigkeit über jede Bereich der Bauteile.
• Komplexität & Anpassungsfähigkeit: 3D-Geometrien, variable Dicken und Verbundaufbauten erfordern kontinuierlich anpassbare Prozesse.
• Schnellere Produktionsraten: der Wechsel zu Thermoplasten verlangt kürzere Zyklen ohne Qualitätsverlust.
• Sicherheit und Rückverfolgbarkeit: jeder Zyklus muss kontrolliert, protokolliert und reproduzierbar sein für Programme mit strengen Qualitätsanforderungen.

Sopara thermische Antwort & Lösungen
Sopara bietet einen integrierten thermischen Ansatz, der schnell reagierende Mittelwellen-Infrarotstrahler, hochdichte Mehrzonen-Heizelemente und einen intelligenten Steuerungsschrank kombiniert. Die Lösungen sind an kritischen Luftfahrtmaterialien und industriellen Produktionsraten validiert, um Präzision, Gleichmäßigkeit und Reproduzierbarkeit zu liefern.

Thermische Leistungsdaten (Highlights)

• Erwärmung von Carbon-PEEK bis zu 450°C.
• Gleichmäßigkeit validiert bei ±10°C; Entwicklung läuft, um ±5°C zu erreichen.
• Zykluszeiten reduziert von ~20 Minuten auf 5–10 Minuten bei validierten Prozessen.
• Reduzierung thermischer Gradienten und Drift.
• Produktionssteigerungen bis zu 4× gegenüber Legacy-Technologien.

Mittelwellen-Infrarot: direkte Energieübertragung
Schnellere, stabilere und reproduzierbare Zyklen durch direkte Absorption im Material. Vorteile:

• Niedriginertes Mittelwellen-Infrarot geeignet für hohe Temperaturen.
• Direkte Absorption durch das Material (Eliminierung ineffizienter Luftheizung).
• Wegfall von Kühlungsluftströmen, die mit der erforderlichen Gleichmäßigkeit unvereinbar sind.
• Schnelle, gezielte Energieübertragung mit etwa 4× geringerem Energieeinsatz pro Teil gegenüber einigen Legacy-Systemen.

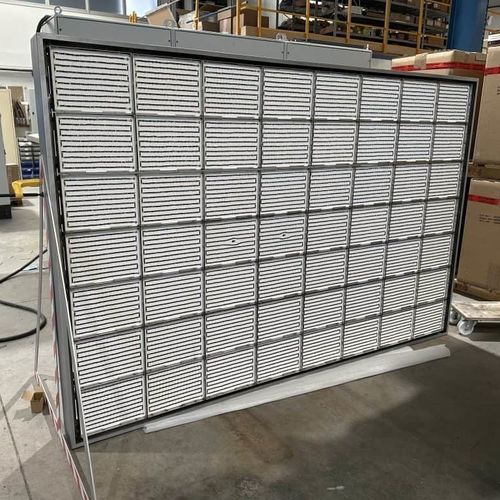

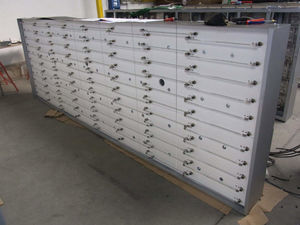

Hochleistungs-Heizelemente — IRM HP Aero V5™
Patentierte Infrarot-Heizarchitektur, die thermische Pixelisierung, Eliminierung kalter Zonen und Anpassung an komplexe 3D-Thermoplast-Preforms kombiniert. Schlüsselpunkte:

• IRM HP Aero V5™: patentierte Hochleistungs-Lösung.
• 100% nutzbare Oberfläche durch Eliminierung peripherer Kaltzonen.
• Miniaturisierung hochdichter Heizelemente (bis zu 132 Zonen/m²).

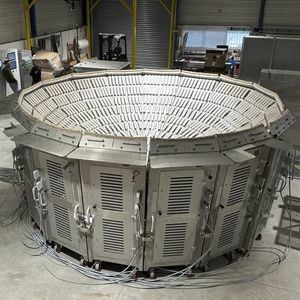

• Anpassung an komplexe 3D-Preforms (lange Teile, variable Dicke).
• Miniaturisierte Heizpaneele (~0,7 m²) für lokalisierte, hochauflösende Erwärmung.

Intelligente Steuerung — ThermalCore™ Schrank
Echtzeit-Multizonensteuerung und Überwachung für präzise Leistungsregelung, Rückverfolgbarkeit und sofortige Drift-/Fehlererkennung. Highlights:

• Simultane Steuerung von bis zu 200 unabhängigen Zonen.
• Dynamische Leistungsregelung und Echtzeit-Supervisionsschnittstelle (Regelkreise).
• Automatische Fehlererkennung in etwa 10 Sekunden.
• Vollständige native Rückverfolgbarkeit mit Aufzeichnung der Temperaturkurve für jedes Teil.

Anwendungen für die Luftfahrt
Erwärmungs- und Umformlösungen für ein breites Spektrum an Luftfahrtanwendungen, einschließlich:

• Thermoplastische Platten (Organosheet) — Erwärmung und Preforming.
• Übergang von 2D zu 3D — Erwärmung von aufgelegten oder verschweißten Preforms mit Nachheizung und Druckkompaktierung.
• Infrarot-Vorwärmung von Duroplast-Composite-Teilen (~60–70°C) vor dem Stanzen.
• Lack- und Harz-Ausbesserungen als ergänzende Prozesse.
• Thermoplastisches Mirror-Welding — schnelle Oberflächenheizung und sofortige Montage zur Bildung von Schweißnähten.

Industrielle Erfolge & Kundenfälle
Sopara meldet Einsätze in Luftfahrt-Produktionslinien mit Ergebnissen wie der Industrialisierung von bis zu 300.000 Teilen/Jahr in 3D-Thermoplast-Verbunden, weltweiter Einführung des IRM HP Aero V5™, validierter thermischer Gleichmäßigkeit bei hohen Temperaturen und nachgewiesenen Energieeinsparungen. Projekte reichen von Pilotanlagen bis zu vollständig industrialisierten Prozessen mit Audits, Tests und schrittweiser Validierung.

Glaubwürdigkeit & Rollout
Zusammenarbeit mit OEMs und spezialisierten Laboren, progressive Methodik (Audit, Tests, Pilotprojekte, Industrialisierung, Schulung, Predictive Maintenance). Lösungen wurden bei großen Herstellern und Ausrüstungsanbietern implementiert und basieren auf mehrjähriger F&E und patentierten Innovationen.

Technische Spezifikationen

• Maximale Materialerwärmung: bis zu 450°C (Beispiel: Carbon-PEEK).
• Thermische Gleichmäßigkeit: ±10°C validiert bei 450°C, Ziel ±5°C.
• Typische Zykluszeiten: reduziert von ~20 min auf 5–10 min je nach Anwendung.
• Produktionssteigerung: bis zu 4× vs Legacy-Technologien; in einigen Linien sind ~1 Teil alle ~3 Minuten erreichbar.
• Thermische Pixelisierung: bis zu 132 Zonen/m² (hochdichte Mehrzonen-Heizelemente).
• Steuerungsfähigkeit: bis zu 200 unabhängig steuerbare Zonen (ThermalCore™).
• Heizpaneel-Fläche: miniaturisierte Paneele von ca. ~0,7 m².
• Energieeffizienz: direkte IR-Übertragung reduziert Energie pro Teil (Audits berichten Reduktionen bis zu ~4× vs Legacy).
