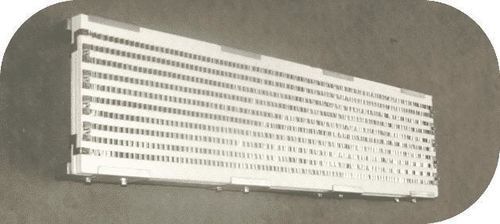

Einphasige Strahlheizung HP' CERA

ACelektrischdreiphasig

Produktübersicht
Mittelwellen-Infrarot-Heizer für hohe Leistungsdichten und Betrieb unter anspruchsvollen Umgebungsbedingungen (max. Umgebungstemperatur 300°C). Doppelisolierte Montage erforderlich. Geeignet für feuchte Umgebungen und in durchgehenden Längen bis 6 m lieferbar.

Hauptmerkmale

• Mittelwellen-Emission (2,6 μm)
• Sehr geringe thermische Trägheit < 5 s
• Hoher Strahlungswirkungsgrad > 90%
• Leistungsdichte bis 70 kW/m²
• Für feuchte Umgebungen geeignet

Technische Angaben
Mittelwellen-Infrarot-Einheit beinhaltet:

• 1 Heizschub mit wellenförmigen Bändern geringer Trägheit (≈5 s)
• Mechanisch bearbeitete Keramikführungen zur Befestigung des Schubs
• Bei hoher Temperatur lackierter, geschweißter Rahmen mit Befestigungspunkten und Isolator
• Offene elektrische Anschlüsse, befestigt durch Isolatoren in einer hinteren Box; Kabelzuführung über Kabelverschraubung
• Keine Frontgitter standardmäßig (Frontgitter als Option erhältlich)

Standardmaße
Größen bis zu 6 Meter Länge erhältlich.

MWI HP CERA 230V Mono — Länge x Breite und verfügbare Standardleistungen
Länge x Breite - Leistung
600x500 - Verfügbare Standardleistungen: 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
1000x300 - Verfügbare Standardleistungen: 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
1400x300 - Verfügbare Standardleistungen: 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
1600x300 - Verfügbare Standardleistungen: 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
2200x200 - Verfügbare Standardleistungen: 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A

MWI HP CERA 230V/400V Mono — Länge x Breite und verfügbare Standardleistungen
Länge x Breite - Leistung
1000x300 - Verfügbare Standardleistungen: 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
1400x300 - Verfügbare Standardleistungen: 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
1600x300 - Verfügbare Standardleistungen: 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
2000x250 - Verfügbare Standardleistungen: 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
2250x250 - Verfügbare Standardleistungen: 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
2500x250 - Verfügbare Standardleistungen: 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A

MWI HP CERA 230V/400V Tri — Länge x Breite und Standardleistungen
Länge x Breite - Leistung
1600x350 - Standardleistung: 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2000x350 - Standardleistung: 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2200x350 - Standardleistung: 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2500x300 - Standardleistung: 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2800x300 - Standardleistung: 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A

Merkmale / technische Daten

• Wellenbereich: Mittelwelle (2,6 μm)
• Niedrige thermische Trägheit (≈5 s) durch wellenförmige Bänder
• Hoher Strahlungswirkungsgrad > 90%
• Leistungsdichte bis 70 kW/m²
• Max. zulässige Umgebungstemperatur: 300°C
• Bauweise: bearbeitete Keramikführungen, lackierter geschweißter Rahmen für hohe Temperaturen, isolierte Befestigungspunkte
• Elektrische Anschlüsse: offene Anschlüsse in isolierter Rückwandbox mit Kabelverschraubung
• Verfügbare Konfigurationen: 230V Mono; 230V/400V Mono; 230V/400V Tri
• Maximale Länge: bis zu 6 Meter
