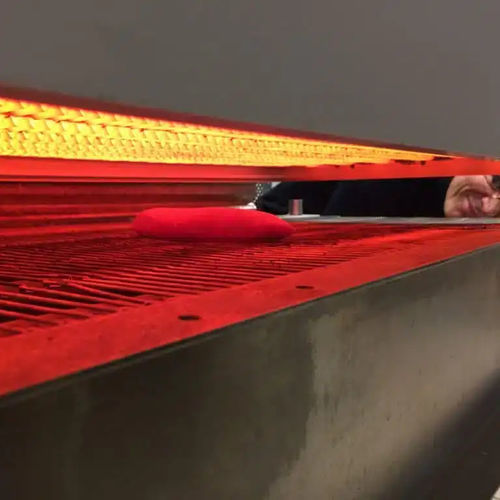

Förderbandofen

TrocknungBackWärmebehandlung

Überblick
Industrielle Infrarotöfen und -tunnel, entwickelt für die Lebensmittel- und Getränkeindustrie, zur Durchführung von oberflächlichen thermischen Behandlungen wie Bräunung, Schmoren, Gratiniervorgängen, Trocknung und Pasteurisierung unter Verpackung. Die Mittelwellen-Infrarot-Technologie Sopara (MIR) zielt mit hoher Geschwindigkeit nur auf die Produktoberfläche ab, um Textur, Färbung und Hygiene zu optimieren, ohne den Kern zu garen.

Hauptvorteile

• Nur Oberflächenbehandlung mit Geschwindigkeiten, die Konvektion nicht erreicht, was kürzere Öfen und höhere Durchsätze ermöglicht.
• Verbesserte Textur und kontrollierte Färbung bei geringem Masseverlust.
• Hygienische, lebensmittelkonforme Konstruktion für feuchte/saline Umgebungen und intensive Reinigungszyklen.

Thermische Herausforderungen in der Lebensmittelverarbeitung
Die Lebensmittelverarbeitung vereint Einschränkungen wie lebende Produkte mit variablem thermischem Verhalten, feuchte und salzhaltige Umgebungen, aggressive Hochfrequenzreinigungen sowie strikte Fremdkörperkontrolle (kein Glas in der Lebensmittelkette). Sopara-Infrarotsysteme sind so ausgelegt, dass sie diesen Anforderungen gerecht werden und die Produktqualität erhalten.

Hygiene & Sicherheit
100% Edelstahlkonstruktion, zonenfreies Design (zero-retention) und Verzicht auf Glaskomponenten zur Einhaltung der Lebensmittelsicherheit. Konstruktionen beinhalten abnehmbare Förderbänder und herausnehmbare Edelstahlnetze zwischen Strahlern und Produkt, um Hochdruckreinigung und schnelle Wartung ohne Nacharbeit zu ermöglichen.

Thermische Lösungen und Technologien
Sopara bietet ein Portfolio thermischer Technologien für Lebensmittelanwendungen, insbesondere Mittelwellen-Infrarot (MIR) als Referenztechnologie für die meisten Oberflächenbehandlungen; Kurzwellige IR wird für spezifische, geschützte Verpackungsfälle eingesetzt. Wichtige Merkmale:

• HPagro-MIR-Strahler, entwickelt für Beständigkeit gegen Fettspritzer und intensive Reinigung.
• Bandförmige Elemente auf Isolierplatten geheftet; Heftklammern sind aus Stahl und von Metalldetektoren erkennbar (gesetzliche Anforderung gegenüber glasbasierten Kurzwellensystemen).
• Kurzwellige IR selektiv für transparente Verpackungen oder bei Wellenlängenreflexionsstrategien (z. B. helle Schalen, die SWIR reflektieren).

Leistung
Sopara-MIR-Systeme bieten große Vorteile gegenüber elektrischen Widerstandsöfen: Verarbeitungszeit halbiert, Ofenlänge halbiert bei gleichwertiger Kapazität und nahezu halbierte Massenverluste. Beispiel-Durchsatz für Schmorprozesse: 1 bis 2 Tonnen pro Stunde in hochdichten Konfigurationen.

Hygienisches Design und Wartungsfreundlichkeit

• Förderband vollständig aus dem Ofen entnehmbar für externe Hochdruckreinigung.
• Herausnehmbares Edelstahlnetz zwischen Strahlern und Produkt, um Fettspritzer abzufangen.
• Niedrige thermische Trägheit: Ofen kühlt in 5–10 Minuten auf sichere Temperaturen ab (vs. ~30 Minuten bei Heißluftöfen), wodurch Reinigungsstillstände reduziert werden.

Anwendungsbereiche
Sopara-Infrarotöfen werden für vielfältige Oberflächenbehandlungen eingesetzt: Schmoren und Fleisch-/Wurstwaren, Gratiniervorgänge in PET-Schalen für Fertiggerichte, Bräunung in Bäckerei und Konditorei (Baisers, Crème brûlée, Blinis, Brote), Rindenbildung und Trocknung von Käse, Oberflächenpasteurisierung unter Verpackung zur Haltbarkeitsverlängerung sowie Kompatibilität mit verschiedenen Verpackungsmaterialien (PET, kaschierter Karton, Zellulosekapseln).

Mittelwellen-Infrarot (MIR): Referenztechnologie
MIR deckt rund 80–90% der Lebensmittelanwendungen ab (Bräunung, Schmoren, Gratiniervorgänge). Es ist der De-facto-Standard, wenn Glas in der Lebensmittelkette verboten ist. MIR-Systeme enthalten Schutzmerkmale, um intensiven Reinigungen und Fettexposition standzuhalten.

Ausgewählte Anwendungsbeispiele (Kurzfassungen)

• Schmoren von Fleisch & Wurstwaren — industrielle Herausforderung: Widerstandsöfen zu lang/langsam mit hohen Massenverlusten. Lösung: hochdichte HPagro-MIR-Strahler, teilbarer zweiteiliger Ofen, vollständig entnehmbares Förderband; Wirkung: Verarbeitungszeit ÷2, Ofenlänge ÷2, Massenverlust ÷2, Kapazität bis 2 t/h.
• Gratiniervorgänge in Kunststoffschalen — Herausforderung: Einschränkungen von Aluminiumschalen. Lösung: SWIR mit Wellenlängenauswahl oder Maskierung zum Schutz der Randzonen, wodurch PET/Laminat möglich wird; Wirkung: Wechsel zu kostengünstigeren Verpackungen und mikrowellengeeigneten Endprodukten.
• Thermische Dekontamination unter Verpackung — Herausforderung: Ersatz alkoholischer Injektion zur Haltbarkeitsverlängerung. Lösung: kurzwellige IR durch versiegelte transparente Folie, Erhöhung der Oberfläche auf 70–90°C für 2–5 Minuten; Wirkung: Haltbarkeit ×3–×5, kein Alkohol, keine Rekontamination.
• Dekorierte Deckel — Herausforderung: starke Temperaturdifferenz zwischen farbigen Zonen bei SWIR. Lösung: doppelseitiges MIR mit erhöhter Rückseitenleistung und skalierbarem Pilotlinenofen; Wirkung: verringerte Temperaturdifferenz, vorhersagbare gleichmäßige Behandlung, vorausschauende Wartung möglich.

Referenzen & industrieller Einsatz
Sopara verfügt über Jahrzehnte Feld­erfahrung in der thermischen Lebensmittelverarbeitung (Schmoren, Gratiniervorgänge, Bräunung, Rindenbildung bei Käse, Dekontamination unter Verpackung). Für jede Produkt-/Zeit-/Leistungs-/Durchsatzkombination erfolgt eine Laborvalidierung vor der Installation. Predictive Maintenance (ThermalCloud™) wird auf mehreren Industrie­standorten eingesetzt, um Liniengeschwindigkeiten, Temperaturen und Produktionsstabilität zu überwachen.

Technische Merkmale / Spezifikationen

• Primäre Technologie: Mittelwellen-Infrarot (MIR) — HPagro-Emittierserie für die Lebensmittelindustrie.
• Alternative Technologie: Kurz­wellen-IR für Anwendungen mit geschützter transparenter Verpackung (Wellenlängenauswahl und Maskierungslösungen).
• Konstruktion: 100% Edelstahl; zonenfreies Design; entnehmbare Bänder und Netze.
• Sicherheit: Keine Glaskomponenten in MIR-Konfiguration; Bandelemente geheftet auf Isolierplatten; Stahlheftklammern von Metalldetektoren erkennbar.
• Reinigung & Stillstandszeiten: Ofen kühlt in 5–10 Minuten, ermöglicht schnelle Reinigungszyklen.
• Durchsatzbeispiel: Schmorleistung bis zu 1–2 Tonnen pro Stunde.
• Leistung vs. Widerstandsöfen: Verarbeitungszeit ÷2, Ofenlänge ÷2, Massenverluste nahezu ÷2.
• Verpackungskompatibilität: PET-Schalen, kaschierter Karton, Zellulosekapseln, dekorierte Deckel — Strategien zum Schutz empfindlicher Verpackungen vorhanden.
• Steuerung & Überwachung: ThermalCore™ Schaltschranksteuerung und ThermalCloud™ zentralisierte Predictive Maintenance (multisite Monitoring im Industrieeinsatz).
• Skalierbarkeit: Skalierbare Ofenarchitekturen mit freien Steckplätzen für künftige Erweiterungen und modulare Pilotlinenöfen zur Validierung der Liniengeschwindigkeit.
