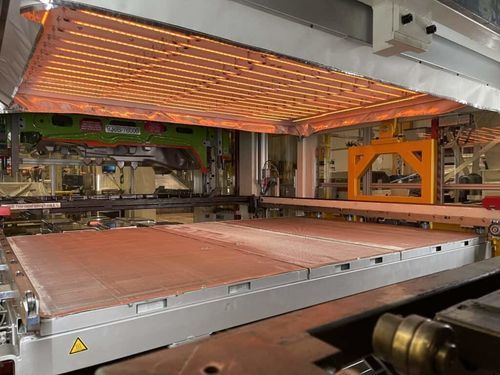

Stahlband-Durchzieh-Ofen

TunnelTrocknungBack

Präsentation
Infrarotöfen und strahlende Heizsysteme für die Automobilindustrie zum Trocknen von Lacken, Thermokompression/Textil, Verbundwerkstoffbearbeitung und Umformen/Plastifizieren. Maßgeschneiderte Lösungen, werksseitig montiert und geprüft, ISO 9001 zertifiziert.

Wichtigste Vorteile

• Produktivität und Takt: Verkürzung der Zykluszeiten (z. B.: Einsparung von 10 s bei einem 60‑s‑Zyklus → +20 % Produktivität).
• Energieeffizienz: niederinertiales Infrarot, das nur während des Aufheizens Energie verbraucht (gemessene Einsparungen 30–50 % je nach Anwendung; Verbrauch pro Teil oft halbiert).
• Null Ausschuss: Mehrzonenregelung und zweiseitige Beheizung verhindern Vergrauung, Verformung oder Überhitzung empfindlicher Teile.
• Flexibilität und Universalität: Anlagenkonzepte, die eine große Vielfalt an Teilen ohne Umrüstung bearbeiten können.

Technologien und angebotene Lösungen

• RadiantLine™‑Strahler und verschiedene IR‑Emitter (kurzwelliges IR, mittelwelliges IR, langwelliges IR) je nach Produkt und Prozess.
• Zweiseitige Beheizung zur signifikanten Verkürzung der Zykluszeit (Einsparungen von 10–20 s pro Zyklus bei Textilien und Platten).
• Mehrzonenregelung (temperaturgeführt, nicht leistungsgeführt): bis zu 50 unabhängige Zonen auf einem Paneel, zweiseitige Pyrometrie und Zyklushistorie.
• ThermalCore™‑Regelschaltschränke für zentrale Steuerung, Synchronisation mit der Liniengeschwindigkeit und Rezeptspeicherung.
• Mechanischer Schutz und Filtrationslösungen (Drahtgeflecht und Edelstahlgewebe) zur Begrenzung von Verschmutzung und Verlängerung der Lebensdauer der Strahler.
• Öfen & Tunnel (inkl. halbbeweglicher Bögen, Hängeförderer) geeignet für Lackier-, Montage-, Spot‑Repair-, Thermokompressions‑ und Verbundwerkstoffprozesse.
• Predictive Maintenance: ThermalCloud™‑Plattform für Überwachung, Historisierung und Erkennung von Abweichungen.

Beispiele industrieller Anwendungen

• Lackausbesserung und Aushärtung (Aushärtungstunnel, Halb‑Bögen, Hängeförderer).
• Lackierung auf Kunststoffteilen (kontrolliertes Aushärten bei 70–80 °C, Regelung auf Gradgenauigkeit).
• Thermokompression von Teppichen und Schallschutzmatten (zweiseitige Beheizung, Einsparung von etwa einem Drittel der Zykluszeit).
• Thermokompression und Umformung von Platten aus Naturfasern, Glasfaser oder Polypropylen (Zyklen 35–40 s).
• Erwärmung beim Filamentwickeln und Nachhärtung für H₂‑Tanks, Verkleben von Stahleinsätzen und Funktionalisierung von Batteriegehäusen (Zyklen bis zu 5‑fach schneller vs Heißluft).

Projektansatz & Implementierung

• Thermisches Audit bestehender Linien, Versuche unter realen Bedingungen beim Integrator/Hersteller, Pilotphasen und Industrialisierung.
• Werksmontage und elektrische Tests vor Lieferung, geprüfte Module, Front‑Wartung ohne Ofen‑Demontage.
• Kundenbeispiele zeigen: Reduktion des Verbrauchs pro Teil, Produktivitätssteigerung, Verminderung von Ausschuss und Multi‑Site‑Rollouts.

Eigenschaften / technische Spezifikationen

• Reaktionszeit kurzwelliger IR: Ansprechzeit 1 bis 5 s (vs ~300 s bei hochinertialen Lösungen).
• Wirkungsgrad kurzwelliger IR: typ. 80–90 % (vs 50–60 % für quarzbasierte mittelwellige IR, kontextabhängig).
• Energieverbrauch: gemessene Einsparungen 30–50 %; Verbrauch pro Teil oft halbiert, je nach Anwendung.
• Zweiseitige Beheizung: differenzierte Leistung pro Seite, gleichzeitige zweiseitige Pyrometrie.
• Mehrzonenregelung: bis zu 50 unabhängige Zonen pro Paneel; Aufzeichnung der letzten 20–30 Zyklen zur Erkennung von Abweichungen.
• Leistungsangaben und Konfigurationen aus Fallstudien: mittelwellige IR hohe Leistung 2×65 kW/m² (Initialanforderung), kurzwellige IR‑Alternative 2×40 kW/m² (arbeitet bei ~60 % Sollwert während Tests).
• Beispielpaneelgröße: 2,5 m × 1,8 m, in 50 Zonen unterteilt (Implementierungsbeispiel).
• Typische Aushärtungstemperaturen (Kunststofflack): Fenster 70–80 °C.
• Typische Zyklen: Thermokompression 35–40 s; Taktgewinn durch Versuche bestätigt (z. B. Zyklen um Faktor 5 verkürzt für bestimmte Heißluft‑Ablösungen).
• Schutz & Robustheit: Drahtgeflecht + Edelstahlgewebe reduziert ~95 % der Ablagerungen auf unteren Paneelen, verlängerte Wartungsintervalle (z. B. 6 Monate je nach Einsatzbedingungen).
• Zertifizierungen & Qualität: Lösungen konform mit industriellen Anforderungen, werksseitige Montage und Tests, ISO 9001‑Zertifizierung.
