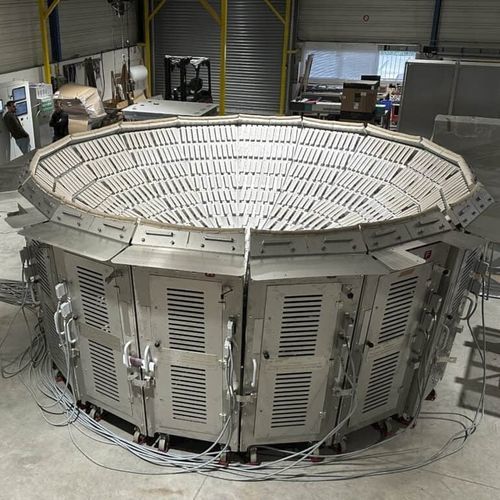

Elektrische Strahlheizung

Zur VorbehandlungWärmebehandlungfür Heizungen

Präsentation
Sopara unterstützt die Verteidigungs-, Energie- und Kerntechnikbranche mit zertifizierten Infrarot-Heizlösungen für kritische, anspruchsvolle thermische Anwendungen. Die Lösungen sind für Umgebungen konzipiert, in denen Fehlfunktionen nicht toleriert werden: Kernreaktoren, U-Boot-Rümpfe, Verteidigungsstrukturen. Ziel ist eine kontinuierliche Beheizung über mehrere Monate, langfristige Nachverfolgbarkeit und Arbeitssicherheit.

Herausforderungen
Prozesssicherheit: Spezifikationen zu den strengsten weltweit; absolute Kontinuität: thermische Kontinuität kann eine zwingende Anforderung sein; Personensicherheit: Reduzierung von Arbeiten in der Höhe durch selbsttragende Infrarotlösungen; Rückverfolgbarkeit: Aufzeichnung von Zyklen und Parametern über Zeiträume, die mit sehr langen Industriezyklen kompatibel sind.

Sopara-Lösung
Selbsttragende, berührungsfreie Infrarotsysteme, ausgelegt für schnelle Inbetriebnahme und zur Gewährleistung einer kontinuierlichen, redundanten und protokollierten Beheizung. Projektansatz mit FMEA (AMDEC) und thermischer Finite-Elemente-Simulation zur Validierung der Strahlerplatzierung und Absicherung des Designs vor der Fertigung.

Hauptfunktionen und Vorteile

• Kein Kontakt, selbsttragendes System: Aufbau in unter einem Tag an Bauteilen mit 4–6 m Durchmesser (typisch).
• Redundante Architektur: bis zu 800 Strahler und 120 unabhängige Zonen, Einzelverkabelung pro Strahler, Isolierung eines fehlerhaften Strahlers ohne Stillstand der Zone.
• Steuerung und Rückverfolgbarkeit: programmierbare Zyklen (Anstieg, Halten, Abkühlung), kontinuierliche Aufzeichnung auf einem vom SPS getrennten Datenspeicher, Historie während und nach dem Zyklus einsehbar.
• Mehrzonensteuerung: automatische Mehrzonenregelung, bis zu 3 Messpunkte pro Zone.
• FMEA & thermische Simulation: Analyse von Ausfallmodi und 3D-Simulation vor der Installation zur Risikominderung des Designs.
• Energieeffizienz: Verbrauch typischerweise um den Faktor 4–5 reduziert gegenüber Flammenbrennern, abhängig vom Anwendungsfall.

Typische Anwendungen

• Vorerwärmen und Auftragsschweißen an Reaktorbehältern und großen Strukturen.
• Vertikalschweißen an großen Strukturen (Höhen 5–6 m) mit thermischer Kompensation der Ausdehnung.
• Kontinuierliche Beheizung massiver Teile (4–6 m, 50–120 Tonnen) während mehrmonatiger Zyklen.
• Beheizung rotierender Teile und Ersatz von Gasbrennern bei rotierenden Bauteilen.
• Wärmebehandlung von Rohrleitungen und kleinen Durchmessern, Integration mit automatisierten Schweißzellen und Robotern.

Nachweis der Leistungsfähigkeit
Berichtete industrielle Beispiele: Aufrechterhaltung von 300 °C ± 10 °C in Zyklen, bei denen das Kundenziel ± 30 °C betrug; Einsatz in selbsttragender Konfiguration für mehrere Geometrien; deutliche Reduzierung der Installationszeiten und der mit Arbeiten in der Höhe verbundenen Risiken.

Technische Merkmale / Spezifikationen

• Typ: selbsttragende, berührungsfreie Infrarotsysteme.
• Aufbauzeit: < 1 Tag für Bauteile mit 4–6 m Durchmesser (je nach Konfiguration).
• Teilekapazität: ausgelegt für Teile mit 4–6 m Durchmesser und typischen Massen 50–120 Tonnen; Systeme an größere Geometrien projektabhängig anpassbar.
• Strahler: bis zu 800 Strahler pro Installation (industrielles Beispiel).
• Zonen: Beispiel 120 unabhängige Zonen; Einzelverkabelung pro Strahler.
• Beobachtete Präzision: industrielle Beispiele 300 °C ± 10 °C (Kundenziel ± 30 °C).
• Steuerung & Messung: bis zu 3 Messpunkte pro Zone; kontinuierliche Aufzeichnung unabhängig von der SPS; programmierbare Auf-/Halte/Abkühl-Zyklen.
• Redundanz: Isolierung eines einzelnen fehlerhaften Strahlers vom Schaltkasten, automatische maßgeschneiderte Umschaltung.
• Sicherheit & Projektqualität: FMEA (AMDEC) für jedes Projekt; thermische Finite-Elemente-Simulation zur Validierung vor der Installation.
• Energieeffizienz: IR-Verbrauch typischerweise 4–5 mal geringer als bei Flammenbrennern (je nach Einsatzfall).
• Lebensdauer & Rückverfolgbarkeit: Historisierung ausgelegt für langfristige Anforderungen (Rückverfolgbarkeit über Dekaden / verlängerte Industriezyklen).
