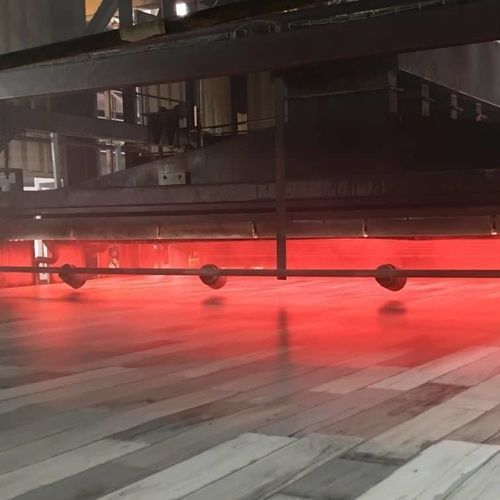

Tunnelofen

FörderbandDurchlaufTrocknung

Übersicht
Sopara liefert infrarotbasierte Thermoprozesse sowie komplette Öfen und Tunnel für Hersteller von Innenausbau‑ und Baustoffen (Bodenbeläge, Gipsplatten, Verkleidungen, Küchenfronten, Dekorelemente). Technologien: Kurz‑/Mittelwellen‑IR, Mischungen und kompakte Elektroöfen für Durchlauf‑Produktionslinien. Ziel: Durchsatzoptimierung, Energieeinsparung und Dekarbonisierung der Prozesse.

Thermische Herausforderungen

• Hohe Industrieleistungen & Durchsatz: Linien mit Kilometern von Belag bei >20 m/min — jeder Durchsatzverlust wirkt auf die Rentabilität.
• Oberflächenqualität: präzise Temperaturführung für Holz/Stein/Leder‑Effekte zur Reduzierung von Ausschuss und Sicherstellung konstanter Optik.
• Dekarbonisierung gasgefeuerter Prozesse: Ersatz langer Gasöfen durch kompakte elektrische IR‑Lösungen bei Erhalt der Prozessresultate.
• Produktivitätssteigerung bei kleinem Platzbedarf: 1–2 m Kurzwellmodule am Linienanfang können Output erhöhen ohne große Umbauten.

Sopara‑Thermolösungen
Sopara bietet kundenspezifische Infrarotöfen, Kurz-/Mittelwellen‑Kombinationen, leistungsfähige Mittelwellen‑Emitter und kompakte Elektroöfen als Ersatz für Gaslinien. Kernfamilien: RadiantLine™ Emitter, ThermalCore™ Steuerung, ThermalWorks™ Öfen & Tunnel. Service: Laborversuche, Pilotläufe und Industrialisierung zur sicheren Prozessübernahme.

Wellenlänge & Prozessinnovation
Kurzwellige IR liefert direkte Penetration (geeignet für transluzente Produkte, Penetration >1 mm). Mittelwellen‑IR wirkt oberflächenorientiert (Mikronbereich) für Prägeleffekte ohne Beeinträchtigung der Kernschichten. Sopara wählt und mischt Wellenlängen, um Gellation, Prägen und Oberflächenfinish zu optimieren.

Anwendungen (Beispiele Innenausbau & Bau)

• Gellation von PVC‑Bodenbelägen — Kernheizung von Plastisol im Durchlauf zur Auslösung der Gellation in ~6–10 s bei hohen Liniengeschwindigkeiten.
• PVC‑Prägen & Kalanderung — Oberflächenheizung zur Erzeugung von Holz/Stein/Leder‑Strukturen ohne Erweichen der Unterschichten.
• Trocknung & Aushärtung von Lacken auf Verkleidungen, Dachziegeln und Türpanelen — Durchlauflinien bei 20–25 m/min.
• Küchen & Möbel: Multizonen‑Aushärtung für variable Geometrien an Fronten und Platten.
• Beschichtung technischer Textilien — gleichmäßiges Trocknen für Planen, Jalousien und Screens.
• Vortrocknung von Gipsplatten — Kurzwellmodule am Linienanfang zur Beschleunigung der Vortrocknung und Erhöhung des Durchsatzes.

Ausgewählte Vorteile & Leistungsdaten

• Vollständige Gellation in ~6–7 s bei >20 m/min auf entwickelten PVC‑Produkten.
• Ofenwirkungsgrad typischerweise 40–60% (vs. 15–25% bei vergleichbarer Konvektion).
• Beispielersatz: 7 m Elektroofen ersetzt 40 m Gasofen mit Verbrauchsreduktion ~7–8×.
• Produktivitätssteigerung 10–20% durch Installation von Kurzwellmodulen auf 1–2 m Einbaulänge.
• Emitter‑Austauschfälle mit Energieeinsparungen >40% gegenüber Quarzrohren in einigen Prozessen.

Fallstudien / Referenzen (Kurzfassungen)

• PVC Bodenbelag — Zulieferer großer Hersteller: Gellation 6–7 s bei >20 m/min; Ofenwirkungsgrad 40–60%; Durchsatz ×5 vs Heißluftöfen.
• Industrielle Dekarbonisierung — nach F&E ersetzte ein 7 m Elektroofen einen 40 m Gasofen (z. B. elektrisch 400–450 kW vs gas 2 500 kW) mit vollständiger Gellation nach Optimierung.
• Energieeffizienz durch Emittertausch — gewellte Band‑HP Mittelwellen‑Emitter ersetzten Quarzrohre und reduzierten Leistung (z. B. 400 → 250 kW, ~40% Einsparung).

Häufig gestellte Fragen (Auswahl)

• Kann ein Infrarotofen einen Gasofen auf einer PVC‑Gellinie ersetzen? Ja — nach Laborversuchen und schrittweiser Qualifizierung meldet Sopara industrielle Ersetzungen (z. B. 7 m elektrisch für 40 m gas).
• Welche IR‑Technologie ist für PVC‑Gellation am besten? Historisch Mittelwelle; Kurzwelle oder kombinierte Kurz-/Mittelwelle ist effizienter bei transluzentem geschäumtem PVC.
• Lässt sich die Produktivität einer bestehenden Linie erhöhen? Ja — Kurzwellmodule am Linienanfang können 10–20% Mehrleistung liefern ohne große Änderungen.
• Welche Vorteile bringt der Austausch von Quarzrohren? Gewellte Band‑HP Mittelwellen‑Emitter erreichen 80–90% Effizienz vs Quarz und reduzieren Verbrauch in einigen Fällen um >40%.
• Welchen Support bietet Sopara? Audit, Laborversuche, Pilot, Industrialisierung, Schulung und prädiktive Wartung.

Technische Spezifikationen

• Produktfamilien / Handelsnamen: ThermalWorks™ Infrared Ovens, RadiantLine™ Emitters, ThermalCore™ Control Intelligence.
• Typische Ofenlängen: Beispiele 2,5 m (komb. SW+MW Prototyp), 7 m elektrisch (Dekarbonisierungsfall); Ersatz bis 40 m Gasöfen referenziert.
• Installierte Leistungen: Beispiel 700 kW für komb. SW+MW 2,5 m Ofen (Aufstellfläche ~8–9 m²).
• Bearbeitungszeiten: Gellation ~6–7 s auf entwickelten PVC‑Produkten; andere Prozesse 6–10 s.
• Liniengeschwindigkeiten: Beispiele >20 m/min (Gellation); Lacklinien 20–25 m/min; Beschleunigung bis 60–100 m/min berichtet.
• Energie & Effizienz: Ofenwirkungsgrad 40–60% vs 15–25% Konvektion; Emittereffizienz 80–90% für gewellte Band‑HP Mittelwelle vs Quarz.
• Penetration: Kurzwelle >1 mm; Mittelwelle oberflächenwirksam (einige µm) für Prägen ohne Verformung der Kerne.
• Modularität: Kurzwellmodule ausgelegt für 1–2 m Einbaulänge am Linienanfang zur Beschleunigung des Vortrocknens und Durchsatzsteigerung.
• Industrielle Methodik: Audit → Laborversuche → Pilot → Industrialisierung → Schulung → prädiktive Wartung; ISO 9001 Referenz.
