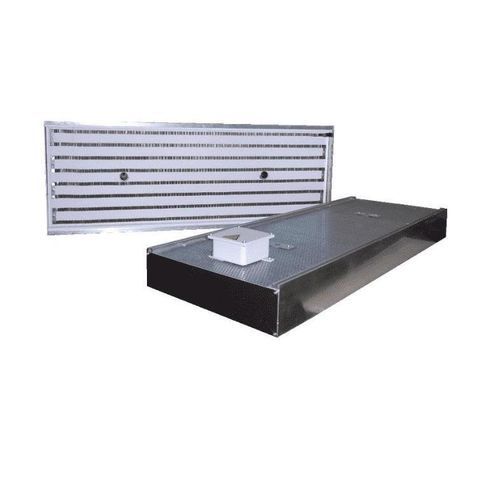

Einphasige Strahlheizung HP' ALU

elektrischdreiphasigAC

Kurzbeschreibung
Mittelwellen-Infrarot-Heizer für Anwendungen mit mittlerer Leistungsdichte (bis zu 40 kW/m²), Umgebungstemperaturen bis 100°C und mäßiger Luftfeuchte. Installation mit Doppelisolierung erforderlich. Nicht für feuchte Umgebungen geeignet.

• Einheiten mittlerer Länge (bis 3 m)
• Sehr geringe thermische Trägheit (≈ 5 s)
• Hoher Strahlungswirkungsgrad (> 90 %)
• Dichtekategorie: mittel (bis zu 40 kW/m²)

Technische Daten
Mittelwellen-Infrarot-Heizer (2,6 µm) bestehend aus:

• Ein Heizmodul mit wellenförmigen Niedrigträgheitsbändern (≈ 5 s)
• Aluminiumrahmen (Option: M6 Schraubenschlitz und Edelstahlgitter)
• Anschlüsse in einer Anschlussdose an der Rückseite des Rahmens

Kundenseitiger Kabeldurchtritt über Kabelverschraubung.

Standardmaße und Varianten
Standardlängen bis 3 m. Andere Längen, Leistungen und Spannungen auf Anfrage.

MWI HP ALU 230V Einphasen
Länge x Breite

• 600 x 500 mm
• 1000 x 300 mm
• 1400 x 300 mm
• 1600 x 300 mm
• 2200 x 200 mm

Verfügbare Standardleistungen:

• 4,5 kW / 19 A
• 6 kW / 26 A
• 7 kW / 31 A
• 8 kW / 35 A
• 9 kW / 40 A

MWI HP ALU 400V Einphasen
Länge x Breite

• 1000 x 300 mm
• 1400 x 300 mm
• 1600 x 300 mm
• 2000 x 250 mm
• 2250 x 250 mm
• 2500 x 250 mm

Standardleistungen:

• 7,5 kW / 19 A
• 9,5 kW / 24 A
• 11,5 kW / 29 A
• 13,5 kW / 34 A
• 15,5 kW / 39 A

MWI HP ALU 400V Dreiphasig
Länge x Breite

• 1500 x 350 mm
• 1800 x 350 mm
• 2000 x 350 mm
• 2250 x 300 mm
• 2500 x 300 mm
• 2800 x 300 mm

Verfügbare Standardleistungen:

• 14 kW / 21 A
• 17,5 kW / 26 A
• 21 kW / 31 A
• 24,5 kW / 36 A
• 28 kW / 41 A
• 34,5 kW / 50 A

Technische Merkmale

• Typ: Mittelwellen-Infrarot-Heizer (2,6 µm)
• Betriebsgrenzen: Leistungsdichte ≤ 40 kW/m²; Umgebungstemperatur bis 100°C; mäßige Feuchte (nicht für feuchte Umgebungen)
• Installation: Doppelisolierung erforderlich
• Länge: Standardgrößen bis 3 m (kundenspezifische Längen auf Anfrage)
• Heizelement: wellenförmige Niedrigträgheitsbänder (≈ 5 s)
• Rahmen: Aluminium (Option: M6 Schraubenschlitz und Edelstahlgitter)
• Anschlüsse: rückseitige Anschlussdose
• Kabeleintritt Kunde: Kabelverschraubung
• Strahlungswirkungsgrad: > 90 %
• Leistungs-/Maßoptionen: siehe Variantenlisten oben
