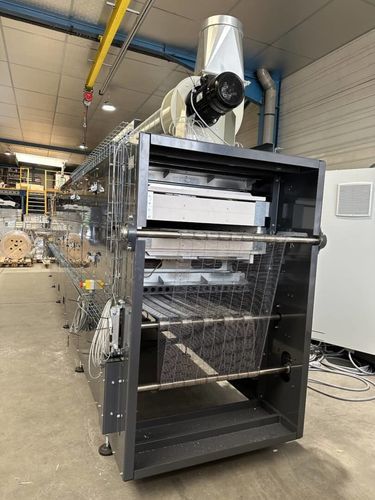

Elektrische Strahlheizung

für HeizungenIndustrieHochtemperatur

Übersicht
Vollständig elektrisch inert, robust konstruiert und für kontinuierliche Zyklen von mehreren Monaten ausgelegt: Langwellen-IR ist für eine spezifische Nische vorgesehen, in der andere Wellen nicht arbeiten können. Langwellen-IR arbeitet sicher in Anwesenheit von Metallspritzern, leitfähigem Staub oder Schleifumgebungen. Keine andere Infrarottechnologie kann unter diesen Bedingungen betrieben werden.

Hauptmerkmale und Vorteile

• Heizelemente: Elementtemperaturen zwischen 300 und 700°C.
• Leistungsdichte: typischerweise 5 bis 40 kW/m².
• Strahlungswirkungsgrad: etwa 50–60% (niedriger als bei kurz- und mittelwelligen IR).
• Thermische Trägheit: 2 bis 5 Minuten (absolute elektrische Trägheit: keine elektrische Leitfähigkeit der Strahler).
• Konstruktion: robuste Heizelemente ohne empfindliche Filamente oder Glasrohre, ausgelegt für raue Industrieumgebungen und kontinuierliche Mehrmonatszyklen.

Anwendungen und typische Prozesse

• Kernenergie: Vorheizen sehr großer Bauteile (z. B. Reaktorbehälter) in langen Zyklen, Gewährleistung der Heizkontinuität trotz Metallspritzern.
• Schiffbau und Verteidigung: Vorheizen und schweißtechnische Auftragsschweißung an großen rotierenden Zylinderteilen, Wegfall manueller Einstellungen durch Multizonen-Systeme und automatische Regelung.
• Beheizung großer Massen und schwerer Bauteile: geeignet für Teile mit hoher eigener Trägheit (große Tonnagen, große Abmessungen).

Sopara System und Angebot

• RadiantLine™-Strahler, ausgelegt für Langwellen-IR (robust, für lange Zyklen getestet).
• ThermIQ™: Ingenieurmethoden und -ansätze (FMEA, FEM-Simulation) zur Entsicherung der Konstruktion.
• ThermalCore™: Multizonen-Steuerschrank (Steuerung von bis zu 120 unabhängigen Zonen mit redundanter Architektur).
• ThermalCloud™: Predictive Maintenance, Historisierung und Rückverfolgbarkeit über die Lebensdauer der Anlage.

Kontextueller Vergleich (Zusammenfassung)

• Langwellen-IR: für extreme Umgebungen, hohe Trägheit (2–5 min), Elemente 300–700°C, Wirkungsgrad 50–60%, elektrisch inert.
• Mittelwellen-IR: Oberflächentemperatur 600–1.200°C, Trägheit 10 s–2 min, Wirkungsgrad >90% (Präzisionswelle).
• Kurzwelligen IR: Quarzrohr >2.000°C, Trägheit <1 s, Leistungsdichten bis zu 500 kW/m², Wirkungsgrad 80–95% (Leistungswelle).

Beispiel-Anwendungsfälle

• Vorheizen und Auftragsschweißen an Reaktorbehältern: selbsttragende Systeme, Hunderte von Strahlern in unabhängigen Zonen verteilt, Aufrechterhaltung von 300°C ±10°C über lange Zyklen.
• Vorheizen für Schweißarbeiten an großen rotierenden Zylinderteilen: teleskopische Langwellen-IR-Ausleger, automatische Multizonenregelung, thermische Überwachung, deutliche Senkung der Energiekosten gegenüber Flammenbrennern.

Technische Merkmale / Spezifikationen

• Elementtemperatur: 300 bis 700°C.
• Leistungsdichte: 5 bis 40 kW/m².
• Strahlungswirkungsgrad: 50–60%.
• Thermische Trägheit: 2 bis 5 Minuten.
• Elektrische Leitfähigkeit: 0 (absolute elektrische Inertheit).
• Konstruktion: kein empfindliches Filament oder Glasrohr, Strahler für kontinuierliche Mehrmonatszyklen getestet, ISO‑9001-Konformität angegeben.
• Assoziierte Systeme: RadiantLine™ (Strahler), ThermIQ™ (Engineering), ThermalCore™ (Multizonen-Steuerung), ThermalCloud™ (Predictive Maintenance und Rückverfolgbarkeit).
• Zielbranchen: Kernenergie, Schiffbau, Verteidigung, Industrien, die Vorheizen großer Massen und kontinuierlichen Betrieb in rauen Umgebungen benötigen.
