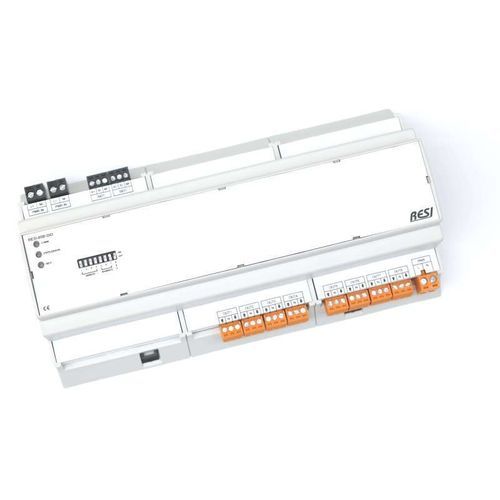

Digitales E/A-Modul EAs-Jalousien 8

EthernetModbus TCPModbus RTU

Übersicht
Die IOs - Shades & Blinds IO-Module sind für Gebäudeautomation, Industrieautomation und Infrastruktur-Anwendungen entwickelt. Verfügbar in 4, 8 oder 12 MU-Ausführungen je nach E/A-Anzahl; die Module passen in standardmäßige 45-mm-Ausschnitte und lassen sich in Schaltschränke integrieren.

Schnittstellen & Protokolle

• RS485-Schnittstelle mit MODBUS/RTU Slave-Protokoll
• Ethernet-Schnittstelle mit MODBUS/TCP Server-Protokoll
• Einfache ASCII-Schnittstelle zur Integration mit Mediensteuerungen oder IoT-Controllern (Node-RED, NodeJs, Python)
• Ethernet-Varianten unterstützen zusätzlich MODBUS/RTU über Ethernet

Steuerung von Jalousien und Rollläden
Spezielle IO-Module dieser Produktgruppe steuern 4 oder 8 Jalousien/Rollläden mit zeitgesteuerter Steuerung. Jeder Motor wird über zwei Relaisausgänge geschaltet (30 Vdc / 250 Vac, 6 A, AGS NO2). Einige Varianten bieten zusätzliche digitale Eingänge (12–250 Vac/dc) zum Anschluss lokaler Drucktaster für manuelle Bedienung und Verriegelungen.

Konfiguration
Parametrieren, inbetriebnehmen und testen Sie die Module mit der kostenlosen RESIConfigurator-Software. Zu jedem Produkt gehören eine vollständige ASCII-Befehlsliste und eine MODBUS-Registertabelle mit ausführlichen Erläuterungen.

Verfügbare Varianten / Optionen

• IOs-Interface RS485: ASCII + MODBUS/RTU Slave
• IOs-Interface Ethernet: ASCII + MODBUS/TCP Server
• IOs-shades&blinds: 4x Jalousien/Rollläden (ohne Eingänge)
• IOs-shades&blinds: 4x Jalousien/Rollläden (10 digitale Eingänge)
• IOs-shades&blinds: 8x Jalousien/Rollläden (ohne Eingänge)
• IOs-shades&blinds: 8x Jalousien/Rollläden (20 digitale Eingänge)

Dokumentation & Anhänge (für die Produktfamilie verfügbar)
Produktspezifische Kataloge, Anhänge, Handbücher, MODBUS/ASCII-Befehlslisten und Konformitätserklärungen sind für die Shades & Blinds IO-Module verfügbar, um Integration und Zertifizierung zu unterstützen.

Technische Daten

• Produktfamilie: IOs - Shades & Blinds
• Modellgrößen: 4 MU, 8 MU oder 12 MU (je nach E/A-Anzahl)
• Panel-Ausschnitt-Kompatibilität: 45 mm Standardausschnitt für Schaltanlagen
• Schnittstellen: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP Server)
• Protokolle: MODBUS/RTU, MODBUS/TCP, ASCII-Befehlsprotokoll
• Stromversorgung: breiter Bereich 12–48 Vdc
• Relaisausgänge (für Motoren): 2 Relais pro Motor, 30 Vdc / 250 Vac, 6 A, AGS NO2
• Optionale digitale Eingänge: 12–250 Vac/dc für lokale Drucktaster
• Konfigurationstool: RESIConfigurator (Software)
• Referenz auf der Produktseite: RESI-4SB-SIO
• Typische Anwendung: Steuerung von 4 oder 8 Jalousien/Rollläden mit Zeitsteuerung; Integration in Gebäudeleittechnik oder IoT-Systeme
