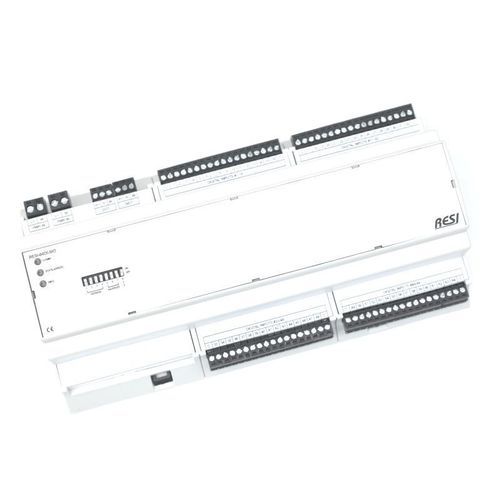

Digitales Eingangsmodul

EthernetModbus TCPModbus RTU

Übersicht
IO‑Module für Gebäudeautomation, Industrieautomation und Infrastruktur. Erhältlich in 4 MU, 8 MU oder 12 MU (je nach Gesamtzahl der integrierten IOs); ausgelegt für die 45 mm Aussparung standardmäßiger Schalt‑/Verteilerschränke.

Versionen & Schnittstellen

• RS485‑Schnittstelle mit MODBUS/RTU Slave‑Protokoll
• Ethernet‑Schnittstelle mit MODBUS/TCP‑Protokoll

Unterstützte Protokolle und Steuerung

• MODBUS/RTU (über RS485)
• MODBUS/TCP (Ethernet‑Versionen unterstützen MODBUS/TCP Server)
• MODBUS/RTU über Ethernet (für Ethernet‑Versionen)
• Einfaches ASCII‑Kommando‑Protokoll (für Integration in Media‑Control‑Systeme oder IoT‑Plattformen wie Node‑RED, Node.js oder Python)

Konfiguration
Verwenden Sie die kostenlose Software RESIConfigurator zum Parametrieren und Testen der IO‑Module. Für jedes Produkt sind eine vollständige ASCII‑Kommando‑Liste und eine MODBUS‑Registertabelle mit ausführlichen Erklärungen enthalten.

Produktgruppe & Eingangstypen
In dieser Produktgruppe finden Sie IO‑Module mit digitalen Eingängen. Es werden zwei digitale Eingangstypen angeboten:

• DC‑Digitaleingänge bis 48 Vdc
• AC/DC‑Digitaleingänge von 12–250 Vac/dc

Verfügbare IO‑Anzahlen / Beispielkonfigurationen

• 6xDI
• 12xDI
• 24xDI
• 32xDI
• 64xDI
• 128xDI
• 152xDI
• 14xRI (12–250 Vac/dc)
• 48xRI (12–250 Vac/dc)

Hinweise
Alle Module verfügen über eine breitbereichige Stromversorgung: 12–48 Vdc.

Technische Daten

• Handelsbezeichnung: IOs-only digital INPUTs 4,8,12MU
• Gehäuse / Größen: 4 MU, 8 MU oder 12 MU; passend für 45 mm Standard‑Aussparung
• Versorgungsspannung: Breitbereich 12–48 Vdc
• Schnittstellen: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP Server); Ethernet‑Versionen unterstützen zusätzlich MODBUS/RTU via Ethernet
• Unterstützte Protokolle: MODBUS/RTU, MODBUS/TCP, ASCII‑Kommando‑Protokoll
• Digitale Eingangstypen: DC‑Eingänge bis 48 Vdc; AC/DC‑Eingänge 12–250 Vac/dc
• Wählbare IO‑Anzahlen: 6xDI, 12xDI, 24xDI, 32xDI, 64xDI, 128xDI, 152xDI, 14xRI (12–250 Vac/dc), 48xRI (12–250 Vac/dc)
• Konfigurationstool: RESIConfigurator (vom Hersteller bereitgestellte Software)
• Produktreferenz auf der Seite: RESI-6DI-SIO
• Preis (zuzügl. MwSt.): 143,90 EUR (pro Stück)
• Typische Einsatzbereiche: Gebäudeautomation, Industrieautomation, Infrastruktur, Media‑Control und IoT‑Integration
