Digitales E/A-Modul

EthernetModbus RTUModbus TCP

Übersicht

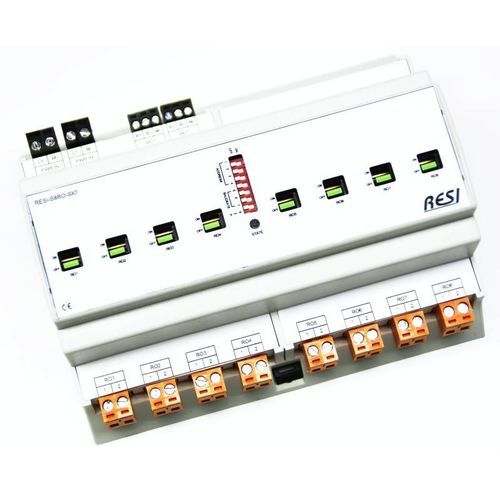

I/O-Module für Gebäudeautomatisierung, industrielle Steuerung und Infrastrukturanwendungen. Verfügbar in 4MU-, 8MU- oder 12MU-Ausführung für eine 45 mm Schaltschrankaussparung. Diese Modelle bieten ausschließlich Relaisausgänge mit wählbaren Kanalanzahlen zur Anpassung an Schalt- und Steueranforderungen.

Schnittstellen & Protokolle

• RS485-Schnittstelle mit MODBUS/RTU Slave-Protokoll
• Ethernet-Schnittstelle mit MODBUS/TCP Server-Protokoll (Ethernet-Versionen unterstützen auch MODBUS/RTU über Ethernet)
• Einfaches ASCII-Befehlsprotokoll zur Integration in Mediensteuerung und IoT (Node-RED, NodeJs, Python)

Stromversorgung
Weitbereich-Gleichstromversorgung: 12–48 Vdc.

Verfügbare Relais-/Ausgangskonfigurationen

• 8x Wechsler-Relais (Form C) – ≤30 Vdc, ≤250 Vdc, ≤8 A
• 8x Relais (Form A, normalerweise offen) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 12x Relais (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 16x Relais (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 24x Relais (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 8x Leistungsschalter-Relais (Form A) – ≤30 Vdc, ≤250 Vdc, ≤16 A, kapazitive Last bis 220 µF möglich (Sondermodul für Lichtschaltung)
• Solid-State-Relay-Varianten (Form A): 250 Vac/dc ≤1 A; 60 Vac/dc ≤3 A; 60 Vac/dc ≤6 A; verschiedene Kanalanzahlen verfügbar (z. B. 10x SSR, 20x SSR)

Relaistechnik & Optionen
Mechanische Relais verwenden AgSnO2-Kontaktmaterial. Einige Module teilen eine gemeinsame Stromversorgung. Kontaktformen umfassen Form C (Wechsler) und Form A (normal offen). SSR-Versionen sind in mehreren Nennwerten für lautlose Schaltung und hohe Schaltzyklen erhältlich.

Konfiguration & Dokumentation
Unterstützt durch die RESIConfigurator-Software zur Parametrierung und Prüfung. Jedes Gerät wird mit einer vollständigen ASCII-Befehlsliste und einer MODBUS-Registertabelle mit ausführlichen Erläuterungen zur Vereinfachung von Integration und Test geliefert.

Technische Spezifikationen

• Produktfamilie: I/O-Module mit Relaisausgängen (AC/DC)
• Modulgrößen: 4MU, 8MU oder 12MU; passend für 45 mm Schaltschrankaussparung
• Schnittstellen: RS485 (MODBUS/RTU Slave); Ethernet (MODBUS/TCP Server, MODBUS/RTU über Ethernet)
• Protokollunterstützung: MODBUS/TCP, MODBUS/RTU, ASCII-Befehlsprotokoll
• Stromversorgung: 12–48 Vdc
• Kontaktmaterial: AgSnO2
• Kontaktformen: Form A (NO), Form C (Wechsler)
• Typische Nennwerte: mechanische Relais bis 8 A; Leistungsschalter bis 16 A mit kapazitiver Last bis 220 µF
• SSR-Optionen: 250 Vac/dc ≤1 A; 60 Vac/dc ≤3 A; 60 Vac/dc ≤6 A
• Konfigurationstool: RESIConfigurator (Software)
