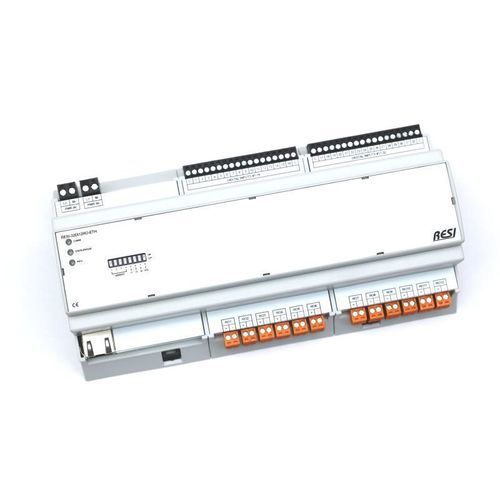

Digitales E/A-Modul

ModbusEthernetRS-485

Produktbeschreibung
Unsere EA Module sind für Anwendungen in Gebäudeautomation, Industrieautomation und Infrastruktur konzipiert. Mit einer Größe von 4, 8 oder 12 TE (abhängig von der Anzahl der verbauten IOs) passen diese IO-Module in jeden Schaltschrank mit standardisiertem 45-mm-Ausschnitt.

Grundsätzlich liefern wir von jedem EA Modul zwei Schnittstellenvarianten: eine mit integrierter RS485-Schnittstelle (MODBUS/RTU Slave) und eine mit Ethernet-Schnittstelle (MODBUS/TCP). Alle Module unterstützen zusätzlich ein einfaches ASCII-Protokoll zur Integration in Mediensteuerungssysteme oder IoT-Controller (z. B. Node-RED, NodeJs, Python). Ethernet-Versionen unterstützen neben MODBUS/TCP auch MODBUS/RTU über Ethernet. Alle Module verfügen über eine Weitbereichs-Stromversorgung 12–48 VDC.

Konfiguration
Nutzen Sie die kostenlose Software RESIConfigurator zum Parametrieren und Testen der EA Module. Zu jedem Produkt werden eine vollständige ASCII-Befehlsliste und eine MODBUS-Registertabelle mit ausführlicher Erläuterung geliefert.

Produktvarianten / Ausführungen

• Schnittstellen (EAs-Schnittstellen)
  • RS485: ASCII + MODBUS/RTU Slave Protokoll
  • Ethernet: ASCII + MODBUS/TCP Server Protokoll
• EAs-DEs + Relais (Beispiele auswählbarer Konfigurationen)
  • 10xRE (≤250Vac/dc) + 8xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 20xRE (≤250Vac/dc) + 16xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 12xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 24xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 44xDE (≤48Vdc) + 12xDA (≤30Vdc, ≤700mA) + 24xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 16xDE (≤48Vdc) + 8xLeistungsrelais (Form A, ≤30Vdc, ≤250Vdc, ≤16A, ≤220µF)
  • 7xRE (≤250Vac/dc) + 5xSolid State Relais (≤250Vac/dc, ≤1A)
  • 7xRE (≤250Vac/dc) + 5xSolid State Relais (≤60Vac/dc, ≤3A)
  • 7xRE (≤250Vac/dc) + 5xSolid State Relais (≤60Vac/dc, ≤6A)
  • 14xRE (≤250Vac/dc) + 10xSolid State Relais (≤250Vac/dc, ≤1A)
  • 14xRE (≤250Vac/dc) + 10xSolid State Relais (≤60Vac/dc, ≤3A)
  • 14xRE (≤250Vac/dc) + 10xSolid State Relais (≤60Vac/dc, ≤6A)

Funktionale Hinweise

• Digitaleingänge: Typen für DC-Signale bis 48 Vdc und für AC/DC-Signale zwischen 12 und 250 V (AC/DC).
• Relais: Ausführungen mit maximalen Schaltströmen 8 A oder 6 A; spezielle Leistungsrelais für kapazitive Lasten (bis 16 A, ≤220 µF).
• Kontaktmaterial der mechanischen Relais: AgSnO2.
• Relaiskontakte: einige Module mit gemeinsamer Spannungsversorgung, Umschaltrelais (Form C) oder Schließer (Form A).
• Halbleiterrelais (Form A) verfügbar z. B. 250 Vac/dc ≤ 1 A oder 60 Vac/dc ≤ 3 A bzw. ≤ 6 A.

Charakteristiken / Technische Spezifikationen

• Serie: EAs
• Artikel-Nr. (Beispiel-Referenz auf Seite): RESI-10RI8RO-SIO
• Gehäusegrößen: 4 TE, 8 TE, 12 TE (abhängig von IO-Anzahl)
• Einbaumaß: geeignet für 45-mm-Ausschnitt Standard-Schaltschrank
• Spannungsversorgung: 12–48 VDC (Weitbereich)
• Schnittstellen: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP)
• Protokolle: MODBUS/RTU, MODBUS/TCP, ASCII-Protokoll
• Digitaleingänge: DC bis 48 Vdc; AC/DC 12–250 V
• Relaismechanik: 6 A / 8 A Varianten; Leistungsrelais Form A bis 16 A (bis 220 µF)
• Kontaktmaterial: AgSnO2
• Optionen: Halbleiterrelais (Solid State Relais) in verschiedenen Spannungs-/Stromstärken
